Hauswasserwerk 50 Liter von CHM GmbH
Die Ansteuerung der Pumpe erfolgt per Druckschalter.
Einfache Steckverbindung zwischen Pumpe und Druckschalter durch Stecker und Kupplung Plug and Play !!
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Technische Daten der Pumpe:
Leistung: 1100 Watt
Spannung: 230 V / 50 Hz.
Schutzklasse: IP 44
Max. Förderhöhe: 50 m
Max. Druck: 5 bar
Max. Fördermenge: 8700 l/h
4 Schaufelräder aus Edelstahl mit Kunststoff überzogen für gute Laufruhe
robuste und rostfreie Edelstahl Welle
Max. Ansaughöhe: 8 m bei 1 Zoll (2,54 cm)
Max. Wassertemperatur: 35°C.
Anschluss Saug- und Druckseite: 11/4 Zoll und 1 Zoll
integrierter thermischer Motorschutzschalter für Überhitzungsschutz
- Kabellänge mit Stecker 50 cm
- Gesamtgewicht: 12,5 kg.
- Maße: Länge 44cm Breite 15cm Höhe 17cm

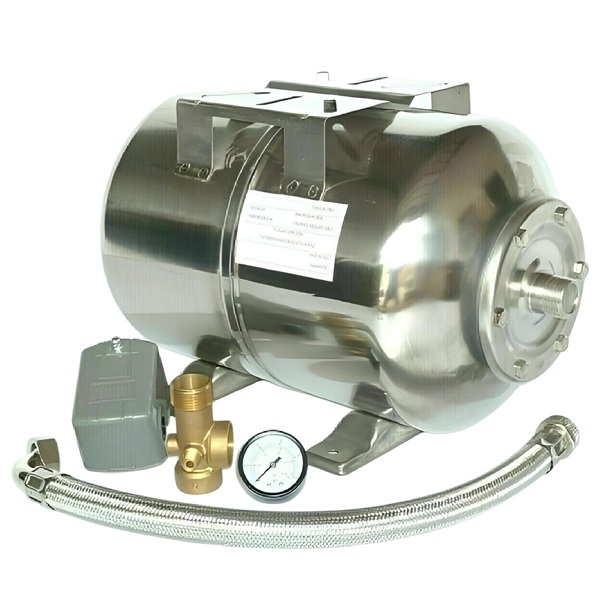

Technische Daten Druckkessel:
Membrankessel 50 Liter Edelstahl (Trinkwasser geeignet)
Max. Druck: 8 bar
Betriebstemperatur: 0-100 ° C
EPDM Membran beständig gegen Hitze, Witterung und Ozon
Anschluss 1 Zoll Wandung 1,3 mm
Gesamtgewicht: ca. 10,5 kg
Luftdruck 1,7-1,8 bar.
Bitte ca. alle 4 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen (ca. 1,7-1,8 bar).
Abmessungen Kessel + Platte:
Höhe 38 cm Länge 55 cm Durchmesser: 44 cm
Pumpenplatte: 20cm x 16,5cm x 6,5 cm
Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen.
Technische Daten Druckschalterset
Spannung 230V / 10 A Innengewinde 1/4"
Einschaltdruck 1,2 - 2,6 bar einstellbar
Ausschaltdruck 2,1 - 5 bar einstellbar
Maximaler Druck 5 bar
Kabellänge: Stecker 70 cm / Kupplung 25 cm
5 Wegeverteiler DN25 1" DN13
2 x 1" Innengewinde 1 x 1" Außengewinde
1 x 1/4" Innengewinde 1 x 1/4" Außengewinde
Länge: 7 cm
Manometer
Anzeige 0-10 Bar
Anschluss 1/4 Zoll
Anzeigenbereich: 0-10 bar
Durchmesser: ca. 5 cm
Lieferumfang:
Druckkessel 50 Liter Edelstahl
Kreiselpumpe 1100 Watt Edelstahl, Druckschalter + Zubehör (5-Wegeventil + Manometer Anzeige)
Verbindungsschlauch Pumpe/Kessel 60 cm und Verschraubung.
Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.
Die Lieferung besteht aus 2 Paketen
1 x Druckkessel
1 x Gartenpumpe 1 x Zubehör

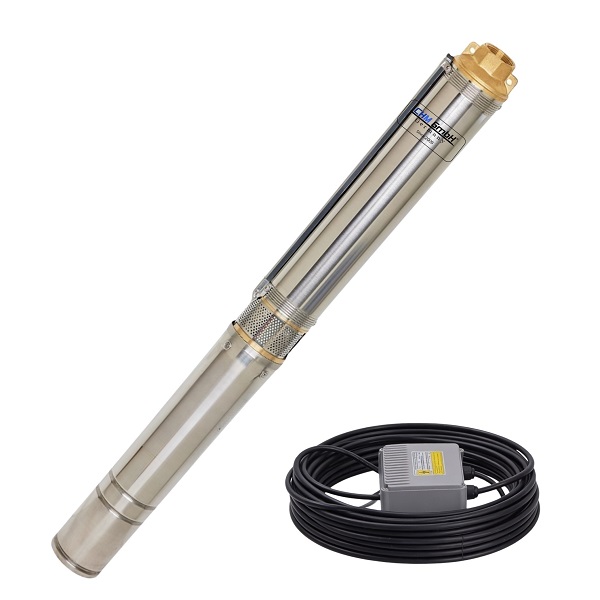

Hauswasserwerk mit Tiefbrunnenpumpe 4 Zoll 3 % sandverträglich von CHM GmbH !!Technische Details:10 Stück schwimmend gelagerte Förderscheiben aus MessingDaher ist es möglich Sandanteile bis zu 5% zu verarbeitenMotorwelle und Kugellager aus EdelstahlFördermenge: max.83 L l/min - 5000 L/h.Pumpenhöhe: 120 cm.Durchmesser: Mit Kabelführung 9,5 cm.Pumpe passt nur knapp in ein 100´er (10cm) Brunnen Rohr !!!Besser ein Brunnerohr mit mindestens 10,5 cm Durchmesser !!Leistung: 750 WattSpannung: 230V/50Hz.Förderhöhe: 79 Meter Max Druck: 7,9 bar.Eintauchtiefe: siehe Kabellänge >> 20 MeterSchutzklasse IP 44Gehäuse aus EdelstahlRohranschluss aus Messing: 1 1/4 Zoll Innengewinde =39mmGewicht ca. 17 kg. Max. Anzahl der Schaltungen: 20 x / Std.Pumpe muss mindesten 45 cm im Wasser sein wegen der Saughöhe !!Technische Daten Membrankessel 50 L:Max. Druck: 8 BarMax. Test Druck 8 BarWandung: 1,2 mmBetriebstemperatur: 0-100 ° CButyl Membran Made in Italy- Gummiblase für Wasserspeicherung auswechselbarAnschluss 1 Zoll Flansch verchromtLuftdruck/Vordruck: 1,8-2,0 BarAbmessungen Kessel + Platte:Höhe 38 cm Länge 55 cm Durchmesser: 34 cmPumpenplatte:20cm x 16,5cm x 6,5cmDer Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen !!!!! Achtung!! Bitte unbedingt ca. alle 2-3 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.Digitale vollautomatische PumpensteuerungTechnische Daten:Eingangsspannung: 220-240 VoltMaximaler Betriebsdruck: 10 BarFür Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFrequenz: 50-60HzZeit einstellbar für automatischen NeustartEinschaltdruck: 0,3– 7,9 bar einstellbarAusschaltdruck: 0,5 - 9,8 Bar einstellbarMaximale Temperatur: 60 °Stromaufnahme: 10 A Schutzklasse: IP54Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel ausRückschlagventil: Verhindert DruckschlageffekteAbstand zwischen beiden Wasserdurchflüssen Eingang/Ausgang Gewindeanschlüsse = 170 mmAnschluss: 2 x 1" AußengewindeKabellänge Stecker 80cm und Kupplung 50cmAbmessungen: 25 x 17 x 17 cmGewicht: 1,35 kgInstallation wie folgt: Brunnenpumpe, Steigleitung dann Druckschalter, nachdem Druckschalter zwei Abgänge (mittels z.B. 3 Wegeverteiler)einmal zum Kessel und einmal zu Ihrer Versorgungsleitung bzw. Verbraucher

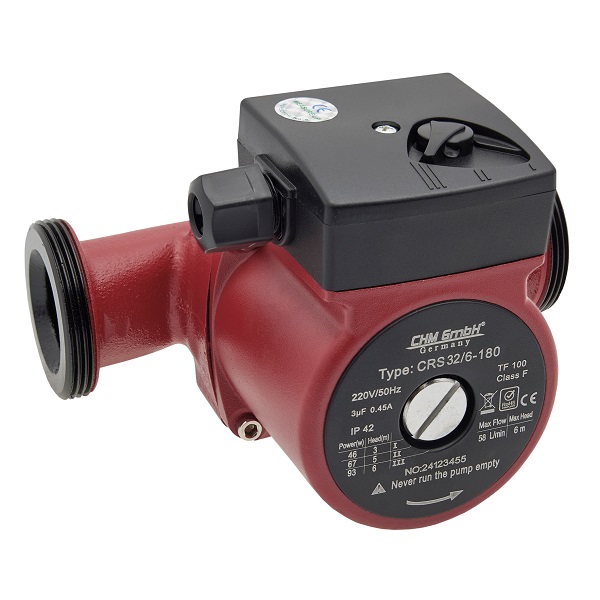

Heizungspumpe CRS32/6-180 Effiziente 3-Stufen-Umwälzpumpe für vielseitige Anwendungen!Die Heizungspumpe CRS32/6-180 von CHM GmbH ist die ideale Lösung für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen. Mit einer beeindruckenden Förderhöhe von 6 m und einer maximalen Fördermenge von 58 Litern pro Minute gewährleistet sie eine zuverlässige Leistung.Die technischen Details sind beeindruckend: Die Einbaulänge beträgt 180 mm und der Anschluss an die Pumpe erfolgt über 2 Zoll AG (G 2" 59,0 mm). Eine beiliegende Überwurfmutter mit 1,25 Zoll IG (39,0 mm) ermöglicht eine sichere Verbindung. Die Pumpe verfügt über ein Nennmaß von DN 32 (R 2") und wird mit 230V - 50Hz betrieben. Die Arbeits- und Umgebungstemperatur reicht von 2°C bis 110°C.Die Pumpe bietet eine manuelle 3-Stufen-Drehzahlschaltung: Stufe 1: 46 Watt - 3 m Förderhöhe Stufe 2: 67 Watt - 5 m Förderhöhe Stufe 3: 93 Watt - 6 m FörderhöheDie Heizungspumpe CRS32/6-180 verfügt über ein hochwertiges Keramiklager, das eine lange Lebensdauer gewährleistet. Das Gehäuse besteht aus robustem Gusseisen, und die Pumpe ist mit CE- und GS-Zertifizierungen ausgezeichnet. Der maximale Druck liegt bei beeindruckenden 8 bar.Der Lieferumfang enthält 2 Dichtsätze, 2 Verschraubungen und eine nützliche Bedienungsanleitung. Mit dieser hochwertigen Umwälzpumpe von CHM GmbH haben Sie eine zuverlässige Lösung für verschiedenste Heizungs- und Wasserkreislaufanwendungen! Technische Daten - Heizungspumpe CRS32/6-180: Max. Druck: 8 bar Drehzahlschaltung: max. 93w Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Betriebstemperatur: max. 110°C Max. Förderhöhe: 8m Max. Fördermenge: 58 L/min Anschluss an Pumpe: 2 Zoll AG (G 2" 59,0 mm) Beiliegende Überwurfmutter: 1,25 Zoll IG (39,0 mm) Einbaulänge: 180mm Gewicht: 3 kg Hinweis: Typ: CRS 32/6-180 Mit manueller 3-Stufen- Drehzahlschaltung Hochwertiges Keramik Lager für lange Lebensdauer Gehäuse aus Gusseisen Max. Druck 8 bar Lieferumfang: 1x Heizungspumpe CRS25/8-180 2x Dichtsatz 2x Verschraubung 1x Bedienungsanleitung

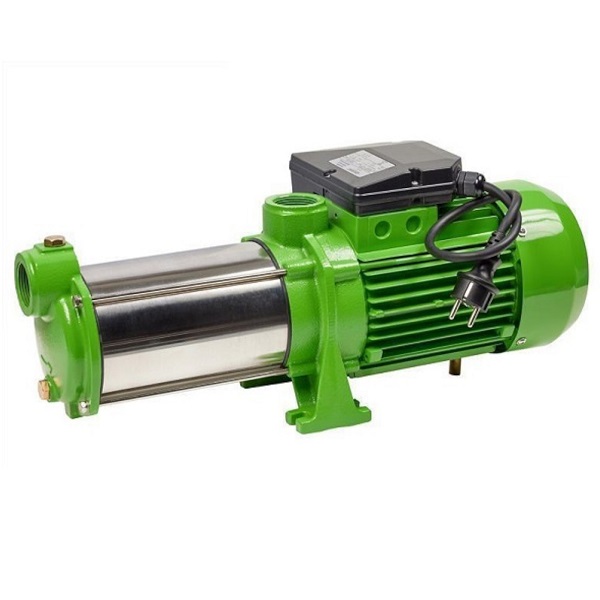

Kreiselpumpe Edelstahl 1,1 KW, 6,5 bar, 5.400 l/h mit automatischer Pumpensteuerung CH20 im Set von CHM GmbH
Robuste und rostfreie Edelstahl Welle.
Mehrstufige Kreiselpumpe 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für eine hohe Laufruhe.
Diese Pumpe lässt in Druck- und Wasserleistung keine Wünsche offen.
Dieser automatische Druckregler ist mit einem eingebauten Drucksensor ausgestattet und wird von der automatischen digitalen Sensortechnologie gesteuert.
Die Daten der Echtzeit-Druckänderungen und des Wasserverbrauchs in der Leitung werden an den Master-Chip gesendet und die Pumpe startet oder stoppt entsprechend.
Dieser Regler verwendet eine intelligente Berechnungsmethode, er kann den Startdruck automatisch entsprechend dem Stoppdruck der Rohrleitung berechnen.
Das Pumpengehäuse ist stark abgedichtet. All dies macht den Gebrauch sicherer und zuverlässiger.
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Technische Daten Kreiselpumpe:
Eingangsspannung:
230 Volt
Förderhöhe:
65 Meter
Arbeitsleistung bis
1,1 KW
Max. Druck:
6,5 bar
Max. Fördermenge:
5400 L/h - 90 L/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Maximale Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP44
Anschluss Saug und Druckseite:
1 Zoll IG
Lärmpegel:
68 dB
Gewicht:
17 kg
Kabellänge:
30 cm mit Stecker
Maße:
46 x 18 x 21 cm
Technische Daten Drucksteuerung CH 20, 2,2 KW:
Eingangsspannung:
220-240 Volt
Betriebsdruck max:
10 Bar
Frequenz:
50-60Hz
Einschalt- und Ausschaltdruck:
0,3– 9,9 bar
Temperatur max:
60 °C
Stromaufnahme:
10A
Schutzklasse:
IP54
Anschluss:
2 x 1" Außengewinde
Abmessungen:
25 x 17 x 17 cm
Gewicht:
1,35 kg
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Kabellänge Stecker 80cm und Kupplung 50cm
Zeit einstellbar für automatischen Neustart
Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm
Für Pumpen geeignet bis 2,2 KW
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind!!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Lieferumfang
Kreiselpumpe 1,1 kW in original Karton mit BA Deutsch/Englisch!
Pumpensteuerung CH20
!!Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar!!
!!Garten Bewässerung mit einem 1 Zoll Schlauch beliebig Beregner anschließbar!!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
!Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.!!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.
Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!

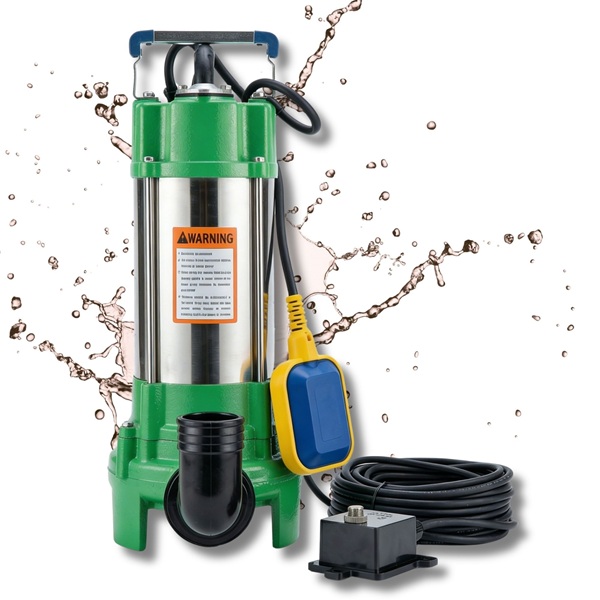

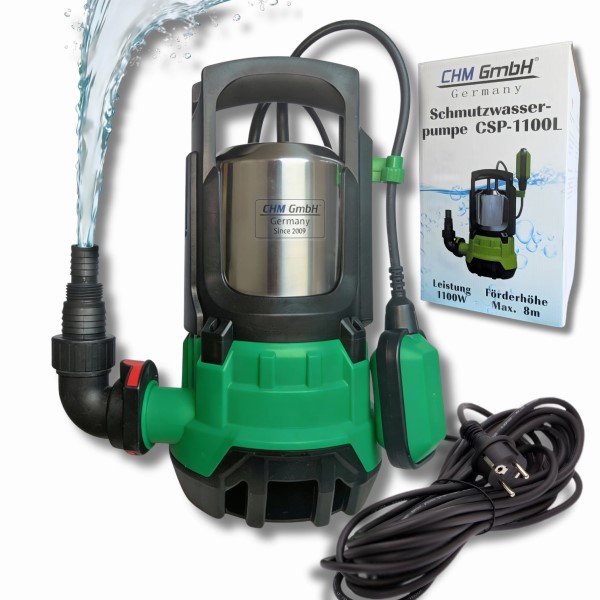

Schmutzwasserpumpe 1100Watt 15000 l/h 1100 Watt für Partikel bis 25mm mit 360° Winkeladapter
Technische Daten:
Fördermenge: 15.000 L/h
Max. Druck: 0,9 Bar
Förderhöhe: 8 m
Eintauchtiefe max.: 7 Meter
Maximale Korngröße: 25 mm
Kabellänge: 10 Meter
Absaugung bis 40 mm
Schutzklasse IPX8
Maße Pumpe: H=35 cm Breite mit Stutzen 28 cm Länge 18 cm
Mit dem Quick-Connect-Anschluss können 25 / 38 mm-Schläuche (1" / 1½"-Gewinde) schnell und unkompliziert montiert werden.Der Schwimmer kann beliebig befestigt werden und es erhöht sich die Flexibilität beim Einstellen des Ein- und Ausschaltpunkts. Der Schwimmer schützt die Pumpe vor Trockenlauf.

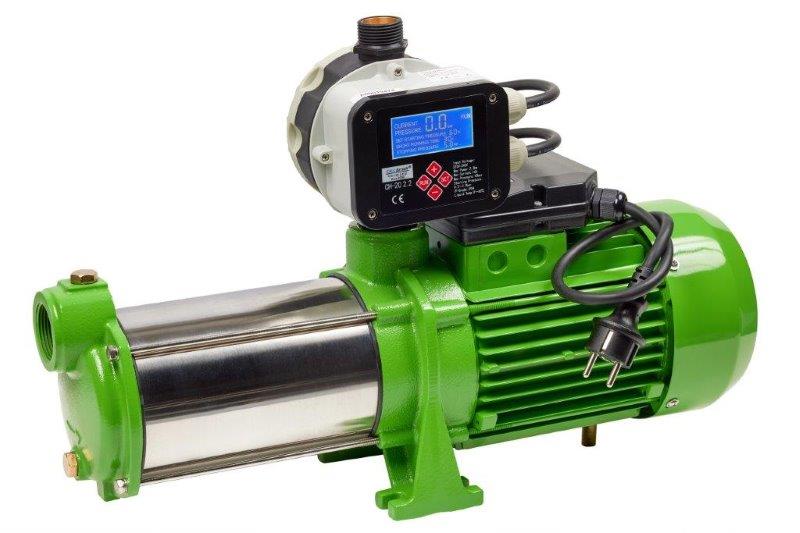

Kreiselpumpe Edelstahl 1,5 KW, 8,5 bar, 8.400 l/h mit digitaler vollautomatischer Pumpensteuerung von CHM GmbH
Robuste und rostfreie Edelstahl Welle.
Mehrstufige Kreiselpumpe 8 x Edelstahl Schaufelräder mit Kunststoff überzogen für eine hohe Laufruhe.
Diese Pumpe lässt in Druck- und Wasserleistung keine Wünsche offen.

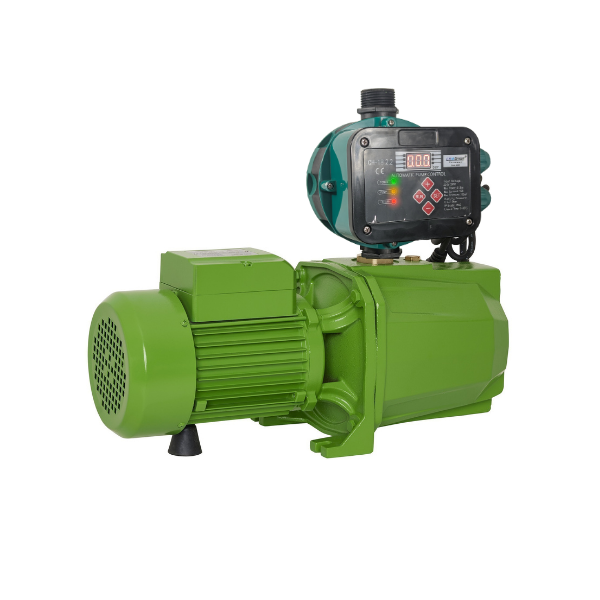

Die digitale vollautomatische Pumpensteuerung CH20 2.2 von CHM GmbH ist die ideale Lösung für Ihre Hauswasserversorgung im Haus und Garten. Diese Premium-Ausführung zeichnet sich durch ein benutzerfreundliches Display und die Möglichkeit zur individuellen Ein- und Ausschalt-Druckeinstellung aus.
Dank der intelligenten Sensortechnologie steuert die Pumpensteuerung automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen. Sie wird einfach zwischen Ihrer Pumpe und der Entnahmestelle montiert. Mit einem eingebauten Drucksensor und Echtzeitdaten über Druckänderungen und Wasserverbrauch regelt sie die Pumpe effizient. Dadurch kann sie das gesamte Wasserversorgungssystem, inklusive Druckschalter und Vier-Wege-Ventil, vollständig ersetzen und sorgt so für eine zuverlässige und sichere Nutzung.
Die technischen Daten sind beeindruckend: Die Eingangsspannung beträgt 220-240 Volt, der maximale Betriebsdruck liegt bei 10 Bar, und die Arbeits- und Schaltleistung erreicht bis zu 2,2 KW. Mit einer einstellbaren Zeit für den automatischen Neustart und der Anzeige des aktuellen Drucks während des Betriebs behalten Sie stets die Kontrolle.
Die individuell einstellbaren Ausschalt- und Einschalt-Drücke bieten Ihnen zusätzliche Flexibilität. Der Ausschalt-Druck kann von 0,5 bis 9,8 Bar eingestellt werden, während der Einschalt-Druck zwischen 30% und 80% des eingestellten Ausschalt-Drucks liegen kann. Die Werkseinstellung des Ausschalt-Drucks beträgt 5,0 Bar.
Die Pumpensteuerung ist vielseitig und kann auch für 380 Volt Pumpen über einen Schütz verwendet werden (siehe Schaltplan in den Bildern). Sie bietet zudem zahlreiche Schutzfunktionen, darunter Trockenlaufschutz und ein Rückschlagventil, das Druckschläge verhindert.
Die Installation ist einfach, wobei die Einbaulage nur senkrecht erfolgen sollte, um Anschlüsse vertikal oben oder unten zu haben. Der Anschluss erfolgt über 2 x 1" Außengewinde, und der Abstand zwischen beiden Wasserdurchflüssen außen beträgt 170 mm.
Bitte beachten Sie, dass bei Verwendung der Steuerung für eine Brunnenpumpe ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung notwendig ist, um eine reibungslose Funktion zu gewährleisten.
Die digitale vollautomatische Pumpensteuerung CH20 2.2 von CHM GmbH überzeugt nicht nur durch ihre Funktionsvielfalt, sondern auch durch ihre kompakten Abmessungen von 25 x 17 x 17 cm und ein Gewicht von nur 1,6 kg. Damit ist sie eine platzsparende und leichte Lösung für Ihre Hauswasserversorgung.
Vertrauen Sie auf die Qualität und Leistung dieser Pumpensteuerung von CHM GmbH, um eine zuverlässige und effiziente Wasserversorgung in Ihrem Haus und Garten zu gewährleisten.
Achtung:
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden.
Technische Daten Kreiselpumpe:
Eingangsspannung:
230 Volt
Förderhöhe:
85 Meter
Arbeitsleistung bis
1,5 KW
Max. Druck:
8,5 bar
Max. Fördermenge:
8400 L/h - 140 L/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Maximale Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP44
Anschluss Saug und Druckseite:
1 Zoll IG
Lärmpegel:
68 dB
Gewicht:
17 kg
Kabellänge:
30 cm mit Stecker
Maße:
46 x 18 x 21 cm
Technische Daten - Digitale vollautomatische Pumpensteuerung CH20 2.2:
Schaltdruck:
1,5 bar
Betriebsdruck:
max. 10 bar
Versorgungsspannung:
220 V -240 V / 50 Hz
Schutzklasse:
IP 54
Stromaufnahme:
max. 10 A
Betriebstemperatur:
max. 60°C
LED Betriebsanzeige:
Power on, Pump on, Failure, Restart
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:
Verhindert Druckschlageffekte
Anschluss:
2 x 1" Außengewinde
Kabellängen:
Kupplung 50 cm und Stecker 80 cm
Abmessungen:
25 x 17 x 17 cm
Gewicht:
1,6kg
Auch für 380 Volt Pumpen über Schutz geeignet. ( siehe Schaltplan )
Kabellänge Stecker 80 cm und Kupplung 50cm
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar : Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3– 7,9 bar (Werkseinstellung 5,0 Bar)
Hinweis:
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen, benötigen sie für eine reibungslose Funktion
ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung!
!!Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar!!
!!Garten Bewässerung mit einem 1 Zoll Schlauch beliebig Beregner anschließbar!!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
!Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.!!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.
Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und ei e Gegendruck entsteht.
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!
Lieferumfang
Kreiselpumpe 1,5 kW in original Karton mit BA Deutsch/Englisch!
Pumpensteuerung mit Stecker und Kupplung für max. 10 bar Betriebsdruck
Kreiselpumpe Edelstahl 1,1 KW, 6,5 bar, 5400 l/h mit automatischer Pumpensteuerung EPC12 im Set von CHM GmbH
Robuste und rostfreie Edelstahl Welle.
Mehrstufige Kreiselpumpe 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für eine hohe Laufruhe.
Diese Pumpe lässt in Druck- und Wasserleistung keine Wünsche offen.
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb in der Saugleitung oder direkt vor der Pumpe installiert sein !!
Technische Daten Kreiselpumpe:
Eingangsspannung:
230 Volt
Förderhöhe:
65 Meter
Arbeitsleistung bis
1,1 KW
Max. Druck:
6,5 bar
Max. Fördermenge:
5400 L/h - 90 L/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Maximale Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP44
Anschluss Saug und Druckseite:
1 Zoll IG
Lärmpegel:
68 dB
Gewicht:
17 kg
Kabellänge:
30 cm mit Stecker
Maße:
46 x 18 x 21 cm
Technische Daten Drucksteuerung EPC 12 bis 2,2 KW:
Eingangsspannung:
220-240 Volt
Betriebsdruck max:
8 Bar
Frequenz:
50-60Hz
Einschaltdruck:
0.5-6.7bar
Ausschaltdruck:
0.8-8.0 Bar
Stromaufnahme:
10A
Schutzklasse:
IP54
Anschluss:
2 x 1" Außengewinde
Abmessungen:
25 x 17 x 17 cm
Gewicht:
1,35 kg
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Kabellänge Stecker 80cm und Kupplung 50cm
Zeit einstellbar für automatischen Neustart
Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm
Für Pumpen geeignet bis 2,2 KW
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind!!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Lieferumfang
Kreiselpumpe 1,1 kW in original Karton mit BA Deutsch/Englisch!
Pumpensteuerung EPC 12
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
!Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.!!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.
Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!
Druckschalter Set für Druckkessel, Gartenpumpen und
Hauswasserwerk von CHM GmbH
Lieferumfang:
Druckschalter PS02
Stufenloser Einstellbereich 1-5 bar
Spannung 230V / 10 A Innengewinde 1/4"
Einschaltdruck 1,2 - 2,6 bar einstellbar
Ausschaltdruck 2,1 - 5 bar einstellbar
Anschlussgewinde 1/4" IG rotierende Mutter
Spannung 110-240 Volt
Stromaufnahme max. 12 Ampere
Frequenz: 50/60Hz
Anschlussgewinde 1/4" IG rotierende Mutter
2-Polig
Schutzart IP 41
Maximaler Druck 5 bar
5 Wegeverteiler DN25 1" DN13
2 x 1" Innengewinde
1 x 1" Außengewinde
1 x 1/4" Innengewinde
1 x 1/4" Außengewinde
Länge: 11 cm
Manometer
Anzeige 0-10 Bar
Anschluss 1/4 Zoll
Anzeigenbereich: 0-10 bar
Durchmesser: ca. 5 cm
Bedienung/Einstellung Druckschalter
Zuerst den Einschaltdruck an der großen Feder am Druckschalter, auf den gewünschten Wert einstellen.
Durch das Anziehen der Mutter, wird der Einschaltdruck erhöht (z.B. von 1,5 auf 1, 8 bar).
Lösen sie die Mutter entspricht das einer Druckminderung.
Beachten Sie dabei eine Hysterese von ca. 2,5 bar. Dies bedeutet, dass die Differenz zwischen Ein- und Ausschaltdruck statisch ist.
Soll der gewünschte Ausschalt Druck 4 bar sein, kann bei einer Hystrese von 2,5 bar, der max. Einschaltdruck nur 1,5 bar sein.Anschließend stellen Sie den gewünschten Ausschaltdruck an der kleinen Feder, auf den gewünschten Wert ein.
Beim Anziehen der Mutter wird der eingestellte Wert erhöht und beim Lösen verringert.
Versand am gleichen Werktag bei Bestellung bis 13:00 !!
Fördermenge 150 Liter pro Minute und Förderhöhe von 55 Meter
Beschreibung:
Sehr gute Laufruhe 68 db, hoher Druckaufbau mit großer Fördermenge
sowie ein integrierter Heißlaufschutz in der Motorwicklung
zeichnen diese Pumpe aus !!
Technische Daten Kreiselpumpe
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 55 Meter
Max. Druck: 5,5 Bar
Max. Fördermenge: 8700 L/h - 145 L/min.
Max. Ansaughöhe: 8 m bei 1¼'' Zoll
Robuste und rostfreie Edelstahlwelle
4 x Edelstahl Schaufelräder in Kunststoff überzogen für gute Laufruhe
Max. Wassertemperatur: 35°C
Anschluss Saug und Druckseite: 1 1/4" Zoll und 1'' Zoll IG
integrierter thermischer Motorschutzschalter (Überhitzungsschutz)
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage auf einem
Membrankessel (z.B. Hauswasserwerk)
Kabellänge mit Stecker 50 cm
L B H: 44 x 15 x 17 cm
Beschreibung Pumpensteuerung
Druckeinstellung kann mittels Stellschraube von 1,0 - 3,5 bar eingestellt werden
Pumpensteuerung mit Kabellänge Stecker 45 cm und Kupplung 80 cm Startet / stoppt die Pumpe
bei Wasserentnahme der Verbrauchsstelle.
Ermöglicht automatisiert das Anlassen/Anhalten einer Pumpe je nach Senkung des Drucks
(Öffnen oder Schließen der Hähne)!!
Die Steuerung schützt die Pumpe vor Trockenlauf und Wassermangel
Technisch Daten:
Manometer 0 - 12 bar Nennspannung: AC 220-240 V, 50/60 Hz
Einsschaltdruck: 1,0 - 3,5 bar einstellbar max. Arbeitsdruck: 10 bar.
Volumenstrom: ca. 80 Liter/min. max. Wassertemperatur: ca. 60 °C.
Anzahl Betriebszyklen: ca. 100.000
Schutzklasse IP 65
Maße: 190 x 105 x 96 mm -
Einbaulage: horizontal oder vertikal. Material: Kunststoff.
Für Pumpen bis 1,1 KW Nennleistung (P2) = 2,2 KW Leistungsaufnahme (P1)
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abmessungen: 19 x 10 x 10 cm Gewicht: 1,35 kg
Funktion:
Bei Wasserentnahme (fällt der Druck unter 1,5 bar) schaltet die Steuerung die Pumpe "Ein".
Schließen des Wasserhahnes schaltet die Steuerung die Pumpe zeitverzögert "Aus".
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschalgventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
!! Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 2 Beregner anschließbar !!
Bitte bachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
! Wichtig !
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.
Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei unserem 1,5 und 2,2 KW Model haben.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Sollten Sie sich dieser Voraussetzungen vor Ort nicht sicher sein,

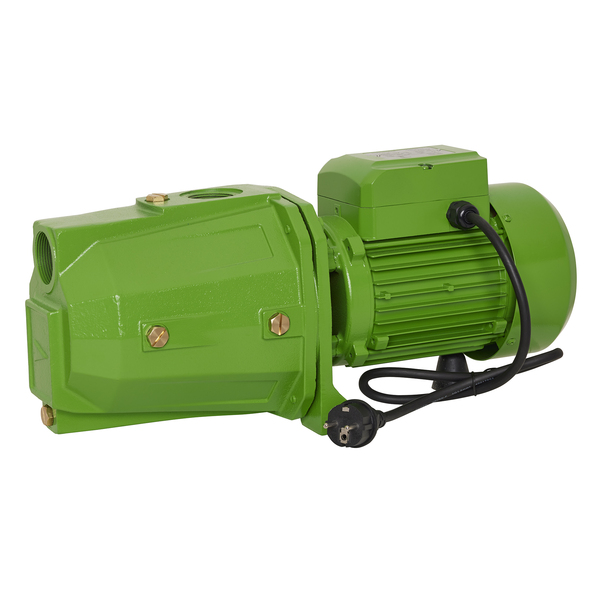

dann bitte unsere JET Pumpe mit der Ebay Artikelnummer 324220952283 kaufen !!
Diese Pumpe kann Luft ansaugen, auch wenn Sie dafür nicht ganz so viel Literleistung hat !!
Lieferumfang:
Kreiselpumpe 1,1 KW und Pumpensteuerung in je original Karton mit Bedienungsanleitung
171,95 €*

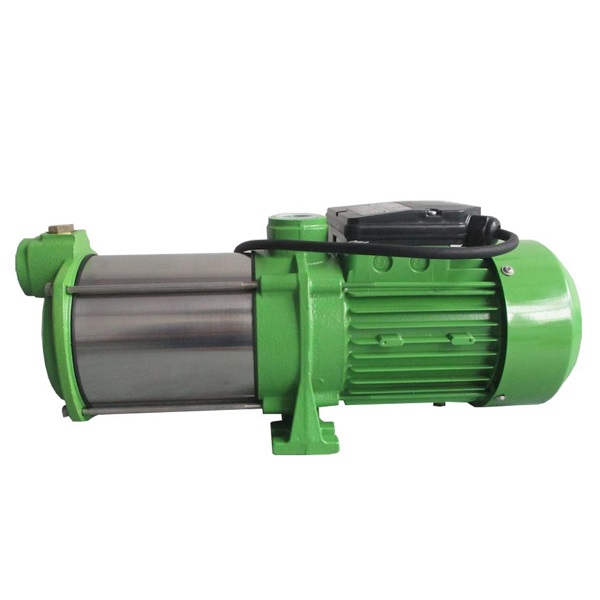

CHM Pumpenempfehlung
HMC 170 6SH
Die HMC 170 6SH ist Ausgestattet mit einer robusten und rostfreien Edelstahlwelle und mit 6 Edelstahl-Schaufelräder die mit
Kunststoff überzogen sind, für eine besonders ruhige Laufleistung.
CHM Schmutzwasserpumpe V 750 C mit Schneidwerk (Fleischwolfprinzip)
Die V750C Schmutzwasserpumpe der CHM GmbH ist eine leistungsstarke Fäkalienpumpe, die mit einem Schneidwerk nach dem Fleischwolfprinzip und Schaufelrädern aus Edelstahl ausgestattet ist. Sie bietet Überspannungsschutz sowie Trockenlaufschutz durch einen Schutzkasten, der den Motor bei entsprechenden Ereignissen absichert. Mit einer Eingangsspannung von 230V / 50Hz und einer Förderhöhe von bis zu 18m ist die CHM Schmutzwasserpumpe V 750 C ideal für vielfältige Anwendungen geeignet. Die Pumpe hat eine maximale Arbeitsleistung von 0,75 kW und erreicht einen maximalen Druck von 1,81 bar. Mit einer maximalen Fördermenge von 18000 L/h oder 300 L/min kann sie große Wassermengen effizient bewegen. Die maximale Tauchtiefe beträgt 9m, und der Anschluss auf der Druckseite erfolgt über ein 2-Zoll-Gewinde (5,02 cm). Die Pumpe entspricht der Schutzklasse IP44 und hat Abmessungen von 40 x 24 x 48 cm sowie ein Gewicht von 17 kg. Das mitgelieferte Kabel ist ca. 10m lang.
Technische Daten Schmutzwasserpumpe V 750 C:
Eingangsspannung:
230V / 50Hz
Förderhöhe:
18m
Arbeitsleistung bis
0,75 kW
Max. Druck:
1,81,81 bar
Max. Fördermenge:
18000 L/h - 300 L/min.
Max. Tauchtiefe:
9m
Anschluss Druckseite:
2" = 5,02 cm
Überspannungsschutz:
JA
Trockenlaufschutz:
JA
Schutzklasse:
IP44
Maße LxBxH:
40 x 24 x 48 cm
Gewicht:
17 kg
Kabellänge:
ca. 10m
Kreiselpumpe Edelstahl 1,1 KW, 6,5 bar, 5400 l/h mit automatischer Pumpensteuerung EPC12 im Set von CHM GmbH
Robuste und rostfreie Edelstahl Welle.
Mehrstufige Kreiselpumpe 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für eine hohe Laufruhe.
Diese Pumpe lässt in Druck- und Wasserleistung keine Wünsche offen.
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb in der Saugleitung oder direkt vor der Pumpe installiert sein !!
Technische Daten Kreiselpumpe:
Eingangsspannung:
230 Volt
Förderhöhe:
65 Meter
Arbeitsleistung bis
1,1 KW
Max. Druck:
6,5 bar
Max. Fördermenge:
5400 L/h - 90 L/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Maximale Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP44
Anschluss Saug und Druckseite:
1 Zoll IG
Lärmpegel:
68 dB
Gewicht:
17 kg
Kabellänge:
30 cm mit Stecker
Maße:
46 x 18 x 21 cm
Technische Daten Drucksteuerung EPC 12 bis 2,2 KW:
Eingangsspannung:
220-240 Volt
Betriebsdruck max:
8 Bar
Frequenz:
50-60Hz
Einschaltdruck:
0.5-6.7bar
Ausschaltdruck:
0.8-8.0 Bar
Stromaufnahme:
10A
Schutzklasse:
IP54
Anschluss:
2 x 1" Außengewinde
Abmessungen:
25 x 17 x 17 cm
Gewicht:
1,35 kg
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Kabellänge Stecker 80cm und Kupplung 50cm
Zeit einstellbar für automatischen Neustart
Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm
Für Pumpen geeignet bis 2,2 KW
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind!!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Lieferumfang
Kreiselpumpe 1,1 kW in original Karton mit BA Deutsch/Englisch!
Pumpensteuerung EPC 12
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
!Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.!!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.
Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!
CHM Kreiselpumpe CMCP25-6S - 1,1 KW, 6 bar, 5.100 l/h
Die CHM Kreiselpumpe CMCP25-6S mit einer Leistung von 1,1 kW und einem maximalen Druck von 6 bar ist eine zuverlässige Lösung für verschiedene Anwendungen. Mit einer Förderhöhe von bis zu 60 Metern und einer maximalen Fördermenge von 5100 Litern pro Stunde bietet sie eine beeindruckende Leistung. Ihre robuste Konstruktion und die rostfreie Edelstahlwelle gewährleisten Langlebigkeit und Zuverlässigkeit. Ausgestattet mit 6 mehrstufigen Edelstahlschaufelrädern, die mit Kunststoff überzogen sind, läuft die Pumpe besonders ruhig. Mit einer Eingangsspannung von 230 Volt und einer maximalen Ansaughöhe von 7 Metern bei 1 Zoll erfüllt sie vielfältige Anforderungen. Die Pumpe ist für den Einsatz bei Temperaturen von bis zu 35 °C geeignet und verfügt über eine Schutzklasse IP44. In Bezug auf Druck- und Wasserleistung bietet sie eine optimale Performance und erfüllt somit alle Anforderungen für effizientes Pumpen.
Technische Daten Kreiselpumpe CMCP25-6S:
Eingangsspannung:
230 Volt
Förderhöhe:
60 Meter
Arbeitsleistung bis
1,1 KW
Max. Druck:
6 bar
Max. Fördermenge:
5100 L/h - 100 L/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Maximale Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP44
Anschluss Saug und Druckseite:
1 Zoll IG
Lärmpegel:
68 dB
Gewicht:
18 kg
Kabellänge:
18 cm ohne Stecker
Maße:
44 x 15 x 17 cm
Wichtiger Hinweis für CHM Kreiselpumpe CMCP25-6S
Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fußventil an der Saugleitung vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Wir empfehlen KEINE PE ROHRE als Saugleitung, da diese nicht immer 100% Luftdicht sind und sich der maximale Betriebsdruck bei Kreiselpumpen reduziert.
Die Saugleitung MUSS einen Durchmesser von 1" - 1 1/4" haben. Ansonsten droht Leistungsverlust.
Bei nur einen Verbraucher auf der Druckseite empfehlen wir eine 1 Zoll Leitung .
Verbraucher mit 1/2 oder 3/4 Zoll Saugleitung, benötigen einen Membrankessel als Druckausgleichsgefäß!
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird !
Heizungspumpe CRS32/6-180 Effiziente 3-Stufen-Umwälzpumpe für vielseitige Anwendungen!Die Heizungspumpe CRS32/6-180 von CHM GmbH ist die ideale Lösung für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen. Mit einer beeindruckenden Förderhöhe von 6 m und einer maximalen Fördermenge von 58 Litern pro Minute gewährleistet sie eine zuverlässige Leistung.Die technischen Details sind beeindruckend: Die Einbaulänge beträgt 180 mm und der Anschluss an die Pumpe erfolgt über 2 Zoll AG (G 2" 59,0 mm). Eine beiliegende Überwurfmutter mit 1,25 Zoll IG (39,0 mm) ermöglicht eine sichere Verbindung. Die Pumpe verfügt über ein Nennmaß von DN 32 (R 2") und wird mit 230V - 50Hz betrieben. Die Arbeits- und Umgebungstemperatur reicht von 2°C bis 110°C.Die Pumpe bietet eine manuelle 3-Stufen-Drehzahlschaltung: Stufe 1: 46 Watt - 3 m Förderhöhe Stufe 2: 67 Watt - 5 m Förderhöhe Stufe 3: 93 Watt - 6 m FörderhöheDie Heizungspumpe CRS32/6-180 verfügt über ein hochwertiges Keramiklager, das eine lange Lebensdauer gewährleistet. Das Gehäuse besteht aus robustem Gusseisen, und die Pumpe ist mit CE- und GS-Zertifizierungen ausgezeichnet. Der maximale Druck liegt bei beeindruckenden 8 bar.Der Lieferumfang enthält 2 Dichtsätze, 2 Verschraubungen und eine nützliche Bedienungsanleitung. Mit dieser hochwertigen Umwälzpumpe von CHM GmbH haben Sie eine zuverlässige Lösung für verschiedenste Heizungs- und Wasserkreislaufanwendungen! Technische Daten - Heizungspumpe CRS32/6-180: Max. Druck: 8 bar Drehzahlschaltung: max. 93w Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Betriebstemperatur: max. 110°C Max. Förderhöhe: 8m Max. Fördermenge: 58 L/min Anschluss an Pumpe: 2 Zoll AG (G 2" 59,0 mm) Beiliegende Überwurfmutter: 1,25 Zoll IG (39,0 mm) Einbaulänge: 180mm Gewicht: 3 kg Hinweis: Typ: CRS 32/6-180 Mit manueller 3-Stufen- Drehzahlschaltung Hochwertiges Keramik Lager für lange Lebensdauer Gehäuse aus Gusseisen Max. Druck 8 bar Lieferumfang: 1x Heizungspumpe CRS25/8-180 2x Dichtsatz 2x Verschraubung 1x Bedienungsanleitung
Flachsaugpumpe 400 Watt von CHM GmbH Integrierter Überhitzungsschutz und Trockenlaufschutz Die Pumpe saugt das Wasser wisch trocken bis auf 1 mm ab!!Max. unterste Einschalthöhe der Pumpe 15 mm.Max. unterster Absaug Wasserstand bis auf 1mm. Technische Daten Schmutzwasserpumpe: Leistung: 400 Watt Spannung: 230V / 50Hz Förderhöhe: 8 m Fördermenge: 7000 l/h Eintauchtiefe: 7 m Max. Betriebsdruck: 0,8 Bar Max. Betriebstemperatur: 35 °C Max. Partikelgröße: 5 mm Stromaufnahme: 10 A Schutzklasse: IPX8 Anschluss: 1,5 Zoll Innengewinde Abmessungen: H = 265 / B = 260 mm mit Stutzen ohne Stutzen 230 mm Gewicht: 4,6 kg Kabellänge: 10 Meter Anschlüsse Druckseite: 3,2 cm (1 1/4 Zoll) Kunststofftülle, 3,33cm (1 Zoll) AG, 2,54 cm (1 Zoll) Kunststofftülle Die Einschalt Höhe der Pumpe kann durch Versetzen des Sensors (2 Stufen) verändert werden. Durch Versetzen des Sensors kann die Einschalthöhe manuell bestimmt werden (4 cm, 7 cm oder 10cm). Einschalthöhe auch individuell einstellbar mit Hilfe eines Kabelbinders (Abschaltung erfolgt automatisch bei einen Wasserstand von nur 1 mm). Erklärung der Sensor Positionen:Wenn man den Schwimmer Sensor in das quadratische Loch steckt, ist die Pumpe im manuellen Betrieb eingestellt. Es muss der Netzstecker oder Sensor gezogen werden um die Pumpe zu stoppen.Wenn der Sensor in die drei kleinen Löcher gesteckt wird ist die Pumpe so eingestellt, dass sie automatisch den High-Low-Wasserstart Modus steuert (Automatik Betrieb) !! Achtung: Solange die beiden Kontakte des Sensors mit Wasser in Berührung sind, stoppt die Pumpe nicht. Wenn der Wasserstand jedoch niedriger ist, hört die Pumpe nach 3 Minuten Verzögerung auf zu arbeiten und wechselt in den Standby-Modus. Deutsche Bedienungsanleitung !!Schnelle Lieferung garantiert !!
Schmutzwasserpumpe 1100Watt 15000 l/h 1100 Watt für Partikel bis 25mm mit 360° Winkeladapter
Technische Daten:
Fördermenge: 15.000 L/h
Max. Druck: 0,9 Bar
Förderhöhe: 8 m
Eintauchtiefe max.: 7 Meter
Maximale Korngröße: 25 mm
Kabellänge: 10 Meter
Absaugung bis 40 mm
Schutzklasse IPX8
Maße Pumpe: H=35 cm Breite mit Stutzen 28 cm Länge 18 cm
Mit dem Quick-Connect-Anschluss können 25 / 38 mm-Schläuche (1" / 1½"-Gewinde) schnell und unkompliziert montiert werden.Der Schwimmer kann beliebig befestigt werden und es erhöht sich die Flexibilität beim Einstellen des Ein- und Ausschaltpunkts. Der Schwimmer schützt die Pumpe vor Trockenlauf.
Tiefbrunnenpumpe 3,5 Zoll 0,55 kW, 5,2 bar, 6.000 l/h von CHM GmbH Anlaufkondensator innenliegend in Pumpe11 Stück schwimmend gelagerte Förderscheiben aus Messing.Daher ist es möglich Sandanteile bis zu 3% zu verarbeiten.Integriertes Rückschlagventil am Pumpenauslass.Gehäuse, Motorwelle und Kugellager aus Edelstahl. Technische Daten Tiefbrunnenpumpe: Eingangsspannung: 230 Volt / 50 Hz Fördermenge Max: 100 L l/min - 6000 L/h. Arbeitsleistung bis 0,55 kW Max. Druck: 5,2 bar Förderhöhe: 52 Meter Rohranschluss aus Messing: 1,25 Zoll Innengewinde =39mm Max. Anzahl der Schaltungen: 20 x / Std. Durchmesser: Mit Kabelführung 9,1 cm Schutzklasse: IP68 Eintauchtiefe: siehe Kabellänge >> 20 Meter Gewicht: 14 kg Kabellänge: 20 Meter Pumpenhöhe: 115 cm Tiefbrunnenpumpe 0,55 Watt in original Karton mit BA Deutsch/Englisch! Max. Anzahl der Schaltungen: 20 pro Std.Pumpe muss mindesten 45 cm im Wasser sein wegen der Saughöhe!!Durchmesser: Mit Kabelführung 9,1 cm. Pumpe passt nur in ein 95´er (9,5 cm) Brunnen Rohr !!! Bitte beachten:Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird !
CHM Kreiselpumpe HMC-3SC - Edelstahl 0,55 KW, 5 bar, 8700 l/h
Entdecken Sie unsere erstklassigen CHM Kreiselpumpen, perfekt geeignet für Ihren Hauswasserautomaten. Unsere leistungsstarken CHM Gartenpumpen sind darauf ausgelegt, eine zuverlässige Wasserversorgung für Ihren Garten zu gewährleisten. Mit einer robusten CHM Kreiselpumpe können Sie Ihren Brunnen effizient nutzen, sei es für die Bewässerung Ihrer Pflanzen oder die Befüllung Ihres Gartenteichs. Unsere Kreiselpumpen zeichnen sich durch ihre hohe Qualität und Zuverlässigkeit aus, was sie zu einer idealen Wahl für Ihren Hauswasserautomaten macht. Verlassen Sie sich auf CHM Kreiselpumpen, wenn es um erstklassige Pumpen für Ihren Garten oder Brunnen geht. Alle Produkte wie z.B. Kreiselpumpen, Brunnenpumpen, Gartenpumpen uws. werden mit Deutscher Bedienungsanleitung geliefert
Robuste und rostfreie Edelstahl Welle.
Mehrstufige Kreiselpumpe mit 3 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe.
Technische Daten CHM Kreiselpumpe HMC-3SC:
Eingangsspannung:
230 Volt
Förderhöhe:
35 Meter
Arbeitsleistung bis:
0,55 kW
Max. Druck:
3,5 bar
Max. Fördermenge:
6000 l/h - 145 l/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Max. Temperatur:
60 °C
Stromaufnahme:
12 A
Schutzklasse:
IP 44
Anschluss Saug- und Druckseite:
1'' Zoll IG
Lärmpegel:
68 dB
Gewicht:
12 kg
Kabellänge:
45 cm mit Stecker
Maße:
36 x 15 x 17 cm
Wichtiger Hinweis für CHM Kreiselpumpe HMC-3SC!
Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fußventil an der Saugleitung vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Wir empfehlen KEINE PE ROHRE als Saugleitung, da diese nicht immer 100% Luftdicht sind und sich der maximale Betriebsdruck bei Kreiselpumpen reduziert.
Die Saugleitung MUSS einen Durchmesser von 1" - 1 1/4" haben. Ansonsten droht Leistungsverlust.
Bei nur einen Verbraucher auf der Druckseite empfehlen wir eine 1 Zoll Leitung .
Verbraucher mit 1/2 oder 3/4 Zoll Saugleitung, benötigen einen Membrankessel als Druckausgleichsgefäß!
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird !
CHM Gartenpumpe JET 1100 mit 1100 Watt
Diese leistungsstarke CHM Gartenpumpe JET 1100 mit einer Nennleistung von 1100 Watt ist ideal für vielfältige Anwendungen geeignet. Mit einer Spannung von 230 V und einer Frequenz von 50 Hz ist sie für den Einsatz in verschiedenen Stromnetzen geeignet. Die CHM Gartenpumpe JET 1100 verfügt über eine Schutzklasse IP44, die sie vor Spritzwasser und Staub schützt und somit sowohl für den Innen- als auch Außenbereich geeignet ist.
Mit einer beeindruckenden Förderhöhe von 45 Metern und einem maximalen Druck von 4,5 Bar bietet sie eine zuverlässige Leistung für die Bewässerung von Gärten, die Versorgung mit Trinkwasser oder andere Wasserpumpenanwendungen. Die maximale Fördermenge beträgt 4800 Liter pro Stunde oder 80 Liter pro Minute bei einer 1-Zoll-Saugleitung.
CHM Gartenpumpe JET 1100 kann Wasser aus einer maximalen Tiefe von 7 Metern ansaugen, wodurch sie flexibel in verschiedenen Umgebungen eingesetzt werden kann. Die maximale Wassertemperatur beträgt 35°C, was sie auch für den Einsatz in warmen Umgebungen geeignet macht.
Die Anschlüsse für Saug- und Druckseite sind jeweils 1 Zoll Innengewinde, was eine einfache Installation ermöglicht. Zudem verfügt die CHM Gartenpumpe JET 1100 über Aufnahmefüße unten, die eine bequeme Montage auf einem Membrankessel ermöglichen, was die Installation weiter vereinfacht.
Technische Daten CHM Gartenpumpe JET 1100:
Eingangsspannung:
230 Volt
Förderhöhe:
45 Meter
Arbeitsleistung bis
1,1 KW
Max. Druck:
4,5 bar
Max. Fördermenge:
4800 L/h - 80 L/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Maximale Temperatur:
35 °C
Schutzklasse:
IP44
Anschluss Saug und Druckseite:
1'' Zoll IG
Kabellänge:
30 cm mit Stecker
Abmaße LxBxH:
43 x 20 x 27 cm
Wichtiger Hinweis für CHM Gartenpumpe JET 1100!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schläuchen
max. 3 Beregner anschließbar!
Premium Teichpumpe 10 Watt von CHM GmbH
Durchfluss stufenlos regelbar über Drehschalter !!
Für Schmutzpartikel bis zu 4 mm geeignet.
Technische Daten Teichpumpe:
Spannung:
230V/50Hz
Stromverbrauch
10 Watt
Förderleistung:
3000 l/h
Förderhöhe:
max. 2 Meter
Anschlüsse:
3/4" 19mm - 1" 25mm - 1 1/4"
Kabellänge:
3 Meter
Maximale Temperatur:
60 °c
Stromaufnahme:
10 A
Schutzklasse:
IPX8
Abmessungen (LxBxH):
17,2 x 11,3 x 12,6 cm
Gewicht:
1,7 kg
Deutsche Bedienungsanleitung !!
Schnelle Lieferung garantiert !!"
Integrierter Überhitzungsschutz und Trockenlaufschutz
Die Pumpe saugt das Wasser wisch trocken bis auf 1 mm ab !!
Technische Daten
Spannung: 230V / 50Hz
Leistung 250 Watt
Fördermenge: 6000 l/h
Förderhöhe: 6 m
Eintauchtiefe 7 m
Max. Betriebsdruck 0,6 bar
Max. Partikelgröße 5 mm
Max. Betriebstemperatur 35 °
Max. unterste Einschalthöhe der Pumpe 15 mm
Max. unterster Absaug Wasserstand bis auf 1mm.
Kabellänge 10 Meter
Maße: Höhe 26,5 cm Breite mit Stutzen 26 cm und Breite ohne Stutzen 23 cm
Anschlüsse Druckseite: 3,2 cm (1 1/4 Zoll) Kunststofftülle, 3,33cm (1 Zoll) AG, 2,54 cm (1 Zoll) Kunststofftülle
Die Einschalt Höhe der Pumpe kann durch Versetzen des Sensors (2 Stufen) verändert werden
Durch Versetzen des Sensors kann die Einschalthöhe manuell bestimmt werden (4 cm, 7 cm oder 10cm)
Einschalthöhe auch individuell einstellbar mit Hilfe eines Kabelbinders
(Abschaltung erfolgt automatisch bei einen Wasserstand von nur 1 mm)
Wenn man den Schwimmer Sensor in die Position mit den Kontakten steckt,
wird der Sensor überbrückt, das heißt außer Kraft gesetzt. In diesem Fall leert die Pumpe das Wasser ganz.
Die Abschaltzeit beträgt 3 Minuten >>heißt die Pumpe läuft nach
Diese Pumpe sollte vollständig in das Wasser eingetaucht werden.
Es kann die Lebensdauer des Motors verlängern.
Insbesondere sollte der Sensor im Wasser platziert werden.
Wenn der Sensor in die drei kleinen Löcher gesteckt wird ist die Pumpe so eingestellt,
dass sie automatisch den High-Low-Wasserstart Modus steuert.
Deutsche und englische Bedienungsanleitung !!
Hauswasserwerk Kreiselpumpe CMP 1300/100L CH-18 von CHM GmbH
Entdecken Sie die Spitzenklasse der Hauswasserwerke aus Edelstahl mit 100L Kessel, exklusiv von CHM GmbH Deutschland. Unsere technisch ausgefeilten Membrankessel überzeugen mit robusten Spezifikationen: Die 1,3 mm starke Wandung gewährleistet eine Maximaldruck von 8 Bar und Betriebstemperaturen von 0-100°C. Die EPDM Membran Gummiblase und 1-Zoll Edelstahl Tanks sorgen für Langlebigkeit und Sicherheit.
Der Edelstahl Flansch und die EPDM Gummiblase widerstehen Hitze, Witterung und Ozon – perfekt für Trinkwasser. Die 100L Edelstahl Kessel mit Maßen von 47x71x44 cm sowie die Pumpenplatte (20x16,5x4 cm) wurden nach EN Normen auf Druck und Dichtheit geprüft.
Die leistungsstarke 1300 Watt Kreiselpumpe bietet eine Fördermenge von 100 Litern pro Minute und eine Förderhöhe von 55 Metern. Mit einem beeindruckenden Druckaufbau, hoher Laufruhe (68 db) und integriertem Heißlaufschutz setzt diese Pumpe Maßstäbe.
Die technischen Daten der Kreiselpumpe umfassen 1300 Watt (1,3 KW), Spannung von 230 V / 50 Hz, IP 44 Schutzklasse, maximale Druck von 5,5 bar und Max. Fördermenge von 6000 L/h. Die Pumpe ist für Gartenbewässerung mit 3/4 oder 1/2 Zoll Schläuchen geeignet.
Das Hauswasserwerk beinhaltet alles Notwendige: 100L Edelstahl Kessel, mehrstufige Kreiselpumpe, technischer Druckschalter, 1 Zoll Vorfilter und Zubehör. Montage und Wartung sind dank unserer detaillierten Anleitung problemlos. Bei Fragen steht Ihnen unser erstklassiger Kundenservice zur Seite. Entscheiden Sie sich für Qualität – entscheiden Sie sich für CHM GmbH Deutschland.
Technische Daten Hauswasserwerk Kreiselpumpe CMP 1300 CH-18/100L:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
5,5 Bar
Arbeitsleistung bis:
1,3 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
Ja
Einschalt Druck einstellbar :
Ja
Technische Daten Kreiselpumpe:
Eingangsspannung:
230 Volt
Förderhöhe:
55 Meter
Arbeitsleistung bis:
1,3 kW
Max. Druck:
5,5 bar
Max. Fördermenge:
6000 l/h - 100 l/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Max. Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP 44
Anschluss Saug- und Druckseite:
1'' Zoll IG
Lärmpegel:
68 dB
Gewicht:
16 kg
Kabellänge:
80 cm mit Stecker
Maße:
44 x 15 x 17 cm
Technische Daten Drucksteuerung CH 18, 2,2 KW:
Eingangsspannung:
220-240 Volt
Betriebsdruck max:
10 Bar
Frequenz:
50-60Hz
Einschaltdruck:
0,3– 7,9 bar
Temperatur max:
60 °C
Stromaufnahme:
10A
Schutzklasse:
IP54
Anschluss:
2 x 1" Außengewinde
Abmessungen:
25 x 17 x 17 cm
Gewicht:
1,35 kg
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Kabellänge Stecker 80cm und Kupplung 50cm
Zeit einstellbar für automatischen Neustart
Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm
Für Pumpen geeignet bis 2,2 KW
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen,
benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Technische Daten von 100 Liter Membrankessel:
Max. Druck:
8 Bar
Wandung Stärke:
1,2 mm
Betriebstemperatur:
0-100°
Anschluss:
1 Zoll
Luftdruck:
1,7-1,9 bar
Maße Membrankessel inkl. Platte:
LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:
LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Trinkwasser geeignet !!
EPDM Membran Gummiblase
EPDM ist beständig gegen Hitze, Witterung und Ozon
!! Achtung!!
Bitte unbedingt ca. alle 4 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,7-1,9 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen
Premium Hauswasserwerk Kreiselpumpe CMP 1300 - Top Qualität von CHM GmbH Deutschland Entdecken Sie das hochwertige Hauswasserwerk von CHM GmbH, das mit einem leistungsstarken 1300 Watt 5-stufigen Kreiselpumpensystem ausgestattet ist. Der 50 Liter Edelstahlkessel gewährleistet eine zuverlässige Wasserversorgung für Ihr Zuhause. Die laufruhige Pumpe arbeitet mit nur 68db und bietet eine Förderhöhe von bis zu 55 Metern sowie einen maximalen Druck von 5,5 bar.Der integrierte Druckschalter steuert die Pumpe automatisch an und sorgt so für eine effiziente Wasserförderung. Die technischen Daten der Kreiselpumpe sind beeindruckend: 6000 Liter pro Stunde bei einer maximalen Ansaughöhe von 8 Metern.Der 50 Liter Edelstahl-Druckkessel, der für Trinkwasser geeignet ist, gewährleistet höchste Sicherheit und Haltbarkeit. Die beiliegende Zubehörpalette, einschließlich eines 5-Wegeventils und eines Manometers, ermöglicht eine einfache Installation und Überwachung.Erleben Sie deutsche Ingenieurskunst mit dem CHM GmbH Hauswasserwerk Edelstahl. Bestellen Sie noch heute und profitieren Sie von der schnellen Lieferung am gleichen Werktag bei Bestellung bis 13:00 Uhr. Sichern Sie sich zuverlässige Wasserversorgung und Qualität für Ihr Zuhause! Technische Daten Hauswasserwerk Kreiselpumpe CMP 1300: Eingangsspannung: 220-240 Volt Maximaler Betriebsdruck: 5,5 Bar Arbeits-und Schaltleistung bis 1,3 KW Frequenz: 50-60Hz Ausschalt Druck einstellbar: Ja Einschalt Druck einstellbar : Ja Maximale Temperatur: 60 °c Stromaufnahme: 10 A Schutzklasse: IP54 Anschluss: 2 x 1"Außengewinde Abmessungen: 25 x 17 x17 cm Gewicht: 1,6 kg Technische Daten Kreiselpumpe: Eingangsspannung: 230 Volt Förderhöhe: 55 Meter Arbeitsleistung bis: 1,3 kW Max. Druck: 5,5 bar Max. Fördermenge: 6000 l/h - 100 l/min. Max. Ansaughöhe: 7 m bei 1 Zoll Max. Temperatur: 35 °C Stromaufnahme: 12 A Schutzklasse: IP 44 Anschluss Saug- und Druckseite: 1'' Zoll IG Lärmpegel: 68 dB Gewicht: 16 kg Kabellänge: 80 cm mit Stecker Maße: 44 x 15 x 17 cm Achtung: Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!! Technische Daten von 50 Liter Membrankessel: Max. Druck: 8 Bar Wandung Stärke: 1,3 mm Betriebstemperatur: 0-100° Anschluss: 1 Zoll Luftdruck: 1,8-2,0 bar Maße Membrankessel inkl.Platte: LxBxH 55 x 44 x 38 cm Maße Pumpenplatte: LxBxH 20 x 16,5 x 6,5 cm Edelstahl Flansch Butyl Membran Gummiblase !! Achtung!! Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen. Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen. Trinkwasser geeignet. Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen Technische Daten - Druckschalters PS02: Schaltdruck: 1,5 bar Betriebsdruck: max. 5 bar Versorgungsspannung: 220 V -240 V Schutzklasse: IP 44 Stromaufnahme: max. 10 A LED Betriebsanzeige: Power on, Pump on, Failure, Restart Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus Rückschlagventil: Verhindert Druckschlageffekte Anschluss: 2 x 1" Außengewinde Kabellängen: Kupplung 25 cm und Stecker 70 cm Einschaltdruck einstellbar: 1,2 - 2,6 bar Ausschaltdruck einstellbar: 2,1 - 5 bar Anschlussgewinde: 1/4" IG mit rotierender Mutter Innengewinde: 1/4" Abmessungen: 25 x 17 x 17 cm Gewicht: 1,6kg Hinweis! Beachten Sie dabei eine Hysterese von ca. 2,5 bar. Dies bedeutet, dass die Differenz zwischen Ein- und Ausschaltdruck statisch ist. Soll der gewünschte Ausschalt Druck 4 bar sein, kann bei einer Hysterese von 2,5 bar, der max. Einschaltdruck nur 1,5 bar sein. Anschließend stellen Sie den gewünschten Ausschaltdruck an der kleinen Feder, auf den gewünschten Wert ein. Beim Anziehen der Mutter wird der eingestellte Wert erhöht und beim Lösen verringert. Technische Daten Manometer für Druckschalter: Anschluss: 1/4 Zoll Anzeigenbereich: 0-10 bar Durchmesser: ca. 5 cm Wichtig! Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar. !!Garten Bewässerung mit einem 1 Zoll Schlauch beliebich Beregner anschließbar!! Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!! !Wichtig! Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist. Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden. Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs. Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !! Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung. Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht. Bitte Beachten: Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird! Lieferumfang:Druckkessel 50 Liter EdelstahlKreiselpumpe 1300 Watt Edelstahl, Druckschalter + Zubehör (5-Wegeventil + Manometer Anzeige)Ve
bindungsschlauch Pumpe/Kessel 60 cm und Verschraubung.Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.Die Lieferung besteht aus 2 Paketen!
Hauswasserwerk 10 SC CF 100L von CHM GmbH
Leistungsstarkes und zuverlässiges Wasserpumpensystem
Das Hauswasserwerk 10 SC CF 100L von CHM GmbH bietet herausragende Leistung und Zuverlässigkeit für die Wasserversorgung. Mit einem beeindruckenden Druck von 11 Bar und einer maximalen Fördermenge von 8600 L/h (100 L/min) ist dieses System perfekt für vielfältige Anwendungen, einschließlich Gartenbewässerung und Haushaltsgebrauch.
Das automatische Drucksteuerungssystem ermöglicht eine einfache Ein-/Ausschaltung der Pumpe, wobei der einstellbare Druck individuell angepasst werden kann. Der integrierte Trockenlaufschutz schützt die Pumpe vor Schäden bei Wassermangel.
Die Kreiselpumpe mit 2200 Watt verfügt über eine robuste Edelstahlwelle und 10 Schaufelräder, die mit Kunststoff überzogen sind, um eine reibungslose Laufruhe zu gewährleisten. Die Pumpe eignet sich ideal für den Anschluss an Brunnen oder Zisternen, vorausgesetzt, ein Rückschlagventil oder Fußventil ist vorhanden.
Der 100 Liter Membrankessel ergänzt das System und sorgt für eine gleichmäßige Wasserzufuhr. Mit einem maximalen Druck von 16 Bar und einer robusten Butyl-Membran ist der Kessel langlebig und hitzebeständig. Die zusätzliche Verchromung des Flanschs gewährleistet Schutz.
Die elektronische Druckregelung CH 20 2.2 ermöglicht eine präzise Steuerung des Betriebsdrucks und bietet Trockenlaufschutz. Der Kessel und der Filter sorgen für eine optimale Wasserqualität und verlängern die Lebensdauer der Pumpe.
Erleben Sie eine effiziente und zuverlässige Wasserversorgung mit dem Hauswasserwerk HMC-10 SC CF 100L von CHM GmbH. Das Paket enthält alle benötigten Komponenten für eine einfache Selbstmontage. Bestellen Sie jetzt und profitieren Sie von erstklassiger Qualität und Leistung.
Technische Daten Hauswasserwerk HMC-10 SCS 100L:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
11 Bar
Arbeits-und Schaltleistung bis
2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar)
Einschalt Druck einstellbar :
Ja
Maximale Temperatur:
35 °c
Stromaufnahme:
10 A
Schutzklasse:
IP44
Technische Daten Kreiselpumpe 2200 Watt:
Spannung:
230 V / 50 Hz
Schutzklasse:
IP 44
Förderhöhe:
110 m
Max. Druck:
11 bar
Max. Fördermenge:
8600 L/h - 143 L/min.
Max. Ansaughöhe:
8 m bei 1,25 Zoll
Max. Wassertemperatur:
35°C
Kabellänge:
60 cm (ohne Stecker)
Anschluss Saug- und Druckseite:
1,25 Zoll IG
Maße Pumpe:
LxBxH 54 x 18 x 22 cm
Anschluss Saug- und Druckseite:
1 Zoll IG
Robuste und rostfreie Edelstahlwelle
10 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Die Pumpe hat 4 Aufnahmen unten für die Montage z.B. auf einem Druckkessel!!
Technische Daten von 100 Liter Membrankessel:
Max. Druck:
16 Bar
Wandung Stärke:
1,2 mm
Betriebstemperatur:
0-100°
Anschluss:
1 Zoll
Luftdruck:
1,8-2,0 bar
Maße Membrankessel inkl.Platte:
LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:
LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Butyl Membran
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen
Technische Daten elektronischer Druckregler CH 20 2.2:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
10 Bar
Arbeits-und Schaltleistung:
bis 2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar
Einschalt Druck einstellbar :
0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck
Max. Temperatur:
60°
Stromaufnahme:
16 A
Schutzklasse:
IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:
Verhindert Druckschlageffekte
Anschluss:
2 x 1" Außengewinde
Kabellängen:
Kupplung 50 cm und Stecker 90 cm
Abmessungen:
25 x 17 x 17 cm
Zeit einstellbar für automatischen Neustart
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Funktionsweise Trockenlaufschutz / Rückschlagventil:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Technische Daten Vorfilter Pumpe 10" Filter für 6000l/h: (Achtung aktuell liefern wir den blauen Filter siehe Einzelbilder mit, nicht den schwarzen)
Wassertemperatur:
45 ° C
Wasserdurchfluss:
6000 l/h
Siebeinsatz aus Nylon:
60 µm
Eingang:
1 Zoll Innengewinde Messing Buchse
Ausgang:
1 Zoll Innengewinde Messing Buchse
Anschlussgewinde:
G1 '' (Gewindedurchmesser 33,3 mm)
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen:
Ø 110 mm Länge: 310 mm
Achtung:
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Wichtig
Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 4 Beregner anschließbar
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.
Die Lieferung besteht aus 3 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 2 x Doppelnippel, 1 x Verlängerung und Schrauben)
zur selbstständigen Montage geliefert
Technische Daten Kreiselpumpe:
1500 Watt 1,5 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 85 m
Max. Druck: 8,5 Bar
Max. Fördermenge: 8400 L/h – 170l/min.
Robuste und rostfreie Edelstahl Welle
8 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1''Zoll IG
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 30 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm
Technische Daten Membrankessel:
Max. Druck: 10 Bar Max. Test Druck 10 Bar
Wandung 50 L: 1,2 mm
Betriebstemperatur: 0-100 °
Anschluss 1 Zoll Edelstahl Flansch
Luftdruck 1,9-2,0 bar
Abmessungen Kessel + Platte:
Höhe 47 cm Länge 69 cm Durchmesser 44 cm.
Pumpenplatte: 20cm x 16,5cm.
Achtung !! Dieses Hauswasserwerk eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Technische Daten elektronischer Druckregler
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe: Aktuell liefern wir aufgrund von Lagerbestand den blauen Vorfilter siehe Einzelbild mit, nicht den schwarzen Filter.
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C saugseitig
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Lieferumfang:
Druckkessel 50 Liter Edelstahl, Kreiselpumpe 1500 Watt Inox, Pumpensteuerung, Wasserfilter 6000 l/h
Verbindungsschlauch Pumpe/Kessel inkl. Verschraubung/Reduzierung/Doppelnippel und Anschlusskabel.
Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.
Bedienungsanleitung Deutsch/Englisch
Die Lieferung besteht aus 3 Paketen !
Hauswasserwerk mit Tiefbrunnenpumpe 4 Zoll 3 % sandverträglich von CHM GmbH !!Technische Details:10 Stück schwimmend gelagerte Förderscheiben aus MessingDaher ist es möglich Sandanteile bis zu 5% zu verarbeitenMotorwelle und Kugellager aus EdelstahlFördermenge: max.83 L l/min - 5000 L/h.Pumpenhöhe: 120 cm.Durchmesser: Mit Kabelführung 9,5 cm.Pumpe passt nur knapp in ein 100´er (10cm) Brunnen Rohr !!!Besser ein Brunnerohr mit mindestens 10,5 cm Durchmesser !!Leistung: 750 WattSpannung: 230V/50Hz.Förderhöhe: 79 Meter Max Druck: 7,9 bar.Eintauchtiefe: siehe Kabellänge >> 20 MeterSchutzklasse IP 44Gehäuse aus EdelstahlRohranschluss aus Messing: 1 1/4 Zoll Innengewinde =39mmGewicht ca. 17 kg. Max. Anzahl der Schaltungen: 20 x / Std.Pumpe muss mindesten 45 cm im Wasser sein wegen der Saughöhe !!Technische Daten Membrankessel 50 L:Max. Druck: 8 BarMax. Test Druck 8 BarWandung: 1,2 mmBetriebstemperatur: 0-100 ° CButyl Membran Made in Italy- Gummiblase für Wasserspeicherung auswechselbarAnschluss 1 Zoll Flansch verchromtLuftdruck/Vordruck: 1,8-2,0 BarAbmessungen Kessel + Platte:Höhe 38 cm Länge 55 cm Durchmesser: 34 cmPumpenplatte:20cm x 16,5cm x 6,5cmDer Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen !!!!! Achtung!! Bitte unbedingt ca. alle 2-3 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.Digitale vollautomatische PumpensteuerungTechnische Daten:Eingangsspannung: 220-240 VoltMaximaler Betriebsdruck: 10 BarFür Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFrequenz: 50-60HzZeit einstellbar für automatischen NeustartEinschaltdruck: 0,3– 7,9 bar einstellbarAusschaltdruck: 0,5 - 9,8 Bar einstellbarMaximale Temperatur: 60 °Stromaufnahme: 10 A Schutzklasse: IP54Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel ausRückschlagventil: Verhindert DruckschlageffekteAbstand zwischen beiden Wasserdurchflüssen Eingang/Ausgang Gewindeanschlüsse = 170 mmAnschluss: 2 x 1" AußengewindeKabellänge Stecker 80cm und Kupplung 50cmAbmessungen: 25 x 17 x 17 cmGewicht: 1,35 kgInstallation wie folgt: Brunnenpumpe, Steigleitung dann Druckschalter, nachdem Druckschalter zwei Abgänge (mittels z.B. 3 Wegeverteiler)einmal zum Kessel und einmal zu Ihrer Versorgungsleitung bzw. Verbraucher
Technische Daten Kreiselpumpe:
1500 Watt 1,5 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 85 m
Max. Druck: 8,5 Bar
Max. Fördermenge: 8400 L/h – 170l/min.
Robuste und rostfreie Edelstahl Welle
8 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1''Zoll IG
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 30 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm
Technische Daten Membrankessel:
Max. Druck: 10 Bar Max. Test Druck 10 Bar
Wandung 100 L: 1,2 mm
Betriebstemperatur: 0-100 °
Anschluss 1 Zoll Edelstahl Flansch
Luftdruck 1,8-1,9 bar
Abmessungen Kessel + Platte:
Höhe 47 cm Länge 69 cm Durchmesser 44 cm.
Pumpenplatte: 20cm x 16,5cm.
Achtung
Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen, da diese nicht immer 100 % Luftdicht sind und sich bei Kreiselpumpen durch Luft der maximale Betriebsdruck reduziert.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Bitte Beachten: Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird !!
Technische Daten elektronischer Druckregler
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe: (Achtung aktuell liefern wir den blauen kleinen Filter siehe Einzelbilder mit, nicht den großen Schwarzen)
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C saugseitig
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Lieferumfang:
Druckkessel 100 Liter Edelstahl, Kreiselpumpe 1500 Watt Inox, Pumpensteuerung, Wasserfilter 6000 l/h
Verbindungsschlauch Pumpe/Kessel inkl. Verschraubung/Reduzierung/Doppelnippel und Anschlusskabel.
Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.
Bedienungsanleitung Deutsch/Englisch
Die Lieferung besteht aus 3 Paketen !
Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 65 m
Max. Druck: 6,5 Bar
Max. Fördermenge: 5400 L/h – 90 L/min.
Robuste und rostfreie Edelstahlwelle
6 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1 Zoll
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 50 cm mit Stecker
Maße Pumpe: LxBxH 46 x 18 x 21 cmAchtung
Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen, da diese nicht immer 100 % Luftdicht sind und sich bei Kreiselpumpen durch Luft der maximale Betriebsdruck reduziert.
Die Saugleitung sollte einen Durchmesser von 1" haben und nicht größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Bitte Beachten: Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird !!
Technische Daten 50 L Membrankessel aus Edelstahl:
Wandung 50 L: 1,2 mm max. Druck 8 Bar
Betriebstemperatur: 0-100 °
EPDM Membran Gummiblase
Anschluss 1 Zoll
Edelstahl Flansch
EPDM ist beständig gegen Hitze, Witterung und Ozon
Luftdruck 1,8-1,9 bar
Abmessungen Kessel + Platte:
Höhe: 38cm Länge: 55cm Durchmesser: 34cm
Pumpenplatte:
20cm x 16,5cm x 4cm
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-1,9 bar betragen
Technische Daten elektronischer Druckregler:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °C
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Vorfilter Pumpe:
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 8 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 2 Paketen!!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante,
3-Wege Ventil, 1 x 1 Zoll Nippel, 4 x Schraube und Mutter für Pumpe)
zur selbstständigen Montage geliefert.< p>
Hauswasserwerk 10 SC mit 150L Tank von CHM GmbH
Leistungsstarkes und zuverlässiges Wasserpumpensystem
Das Hauswasserwerk 10 SC 150L von CHM GmbH bietet herausragende Leistung und Zuverlässigkeit für die Wasserversorgung. Mit einem beeindruckenden Druck von 11 Bar und einer maximalen Fördermenge von 8600 L/h (143 L/min) ist dieses System perfekt für vielfältige Anwendungen, einschließlich Gartenbewässerung und Haushaltsgebrauch.
Das automatische Drucksteuerungssystem ermöglicht eine einfache Ein-/Ausschaltung der Pumpe, wobei der einstellbare Druck individuell angepasst werden kann. Der integrierte Trockenlaufschutz schützt die Pumpe vor Schäden bei Wassermangel.
Die Kreiselpumpe mit 2200 Watt verfügt über eine robuste Edelstahlwelle und 10 Schaufelräder, die mit Kunststoff überzogen sind, um eine reibungslose Laufruhe zu gewährleisten. Die Pumpe eignet sich ideal für den Anschluss an Brunnen oder Zisternen, vorausgesetzt, ein Rückschlagventil oder Fußventil ist vorhanden.
Der 150 Liter Membrankessel ergänzt das System und sorgt für eine gleichmäßige Wasserzufuhr. Mit einem maximalen Druck von 16 Bar und einer robusten Butyl-Membran ist der Kessel langlebig und hitzebeständig. Die zusätzliche Verchromung des Flanschs gewährleistet Schutz.

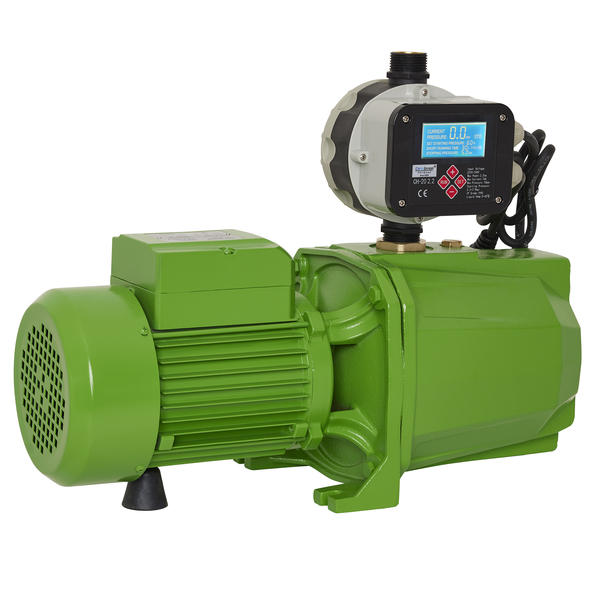

Die elektronische Druckregelung CH 20 2.2 ermöglicht eine präzise Steuerung des Betriebsdrucks und bietet Trockenlaufschutz. Der Kessel und der Filter sorgen für eine optimale Wasserqualität und verlängern die Lebensdauer der Pumpe.
Erleben Sie eine effiziente und zuverlässige Wasserversorgung mit dem Hauswasserwerk HMC-10 SC 150L von CHM GmbH. Das Paket enthält alle benötigten Komponenten für eine einfache Selbstmontage. Bestellen Sie jetzt und profitieren Sie von erstklassiger Qualität und Leistung.
Technische Daten Hauswasserwerk HMC-10 SCS 150L:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
11 Bar
Arbeits-und Schaltleistung bis
2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar)
Einschalt Druck einstellbar :
Ja
Maximale Temperatur:
35 °c
Stromaufnahme:
10 A
Schutzklasse:
IP44
Technische Daten Kreiselpumpe 2200 Watt:
Spannung:
230 V / 50 Hz
Schutzklasse:
IP 44
Förderhöhe:
110 m
Max. Druck:
11 bar
Max. Fördermenge:
8600 L/h - 143 L/min.
Max. Ansaughöhe:
8 m bei 1,25 Zoll
Max. Wassertemperatur:
35°C
Kabellänge:
60 cm (ohne Stecker)
Anschluss Saug- und Druckseite:
1,25 Zoll IG
Maße Pumpe:
LxBxH 64 x 18 x 22 cm
Anschluss Saug- und Druckseite:
1 Zoll IG
Robuste und rostfreie Edelstahlwelle
10 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Die Pumpe hat 4 Aufnahmen unten für die Montage z.B. auf einem Druckkessel!!

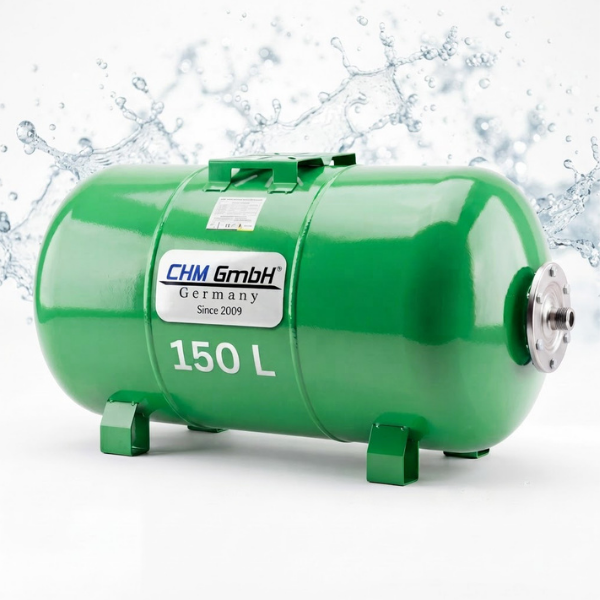

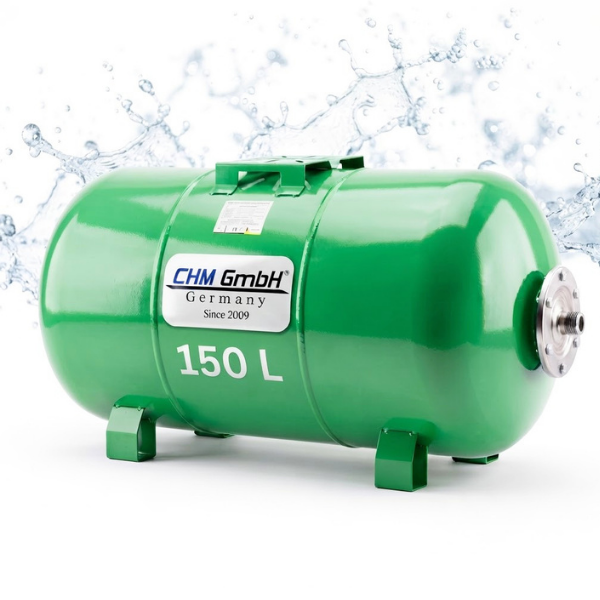

Technische Daten von 150 Liter Membrankessel:
Max. Druck:
10 Bar
Wandung Stärke:
1,2 mm
Betriebstemperatur:
0-100°
Anschluss:
1 Zoll
Luftdruck:
1,9-2,2 bar
Maße Membrankessel inkl.Platte:
LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:
LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Butyl Membran
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen
Technische Daten elektronischer Druckregler CH 20 2.2:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
10 Bar
Arbeits-und Schaltleistung:
bis 2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar
Einschalt Druck einstellbar :
0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck
Max. Temperatur:
60°
Stromaufnahme:
10 A
Schutzklasse:
IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:
Verhindert Druckschlageffekte
Anschluss:
2 x 1" Außengewinde
Kabellängen:
Kupplung 50 cm und Stecker 90 cm
Abmessungen:
25 x 17 x 17 cm
Zeit einstellbar für automatischen Neustart
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Funktionsweise Trockenlaufschutz / Rückschlagventil:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Technische Daten Vorfilter Pumpe 10" Filter 6000l/h: (Achtung aktuell liefern wir den blauen Filter siehe Einzelbilder mit, nicht den schwarzen)
Wassertemperatur:
45 ° C
Wasserdurchfluss:
6000 l/h
Siebeinsatz aus Nylon:
60 µm
Eingang:
1 Zoll Innengewinde Messing Buchse
Ausgang:
1 Zoll Innengewinde Messing Buchse
Anschlussgewinde:
G1 '' (Gewindedurchmesser 33,3 mm)
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen:
Ø 110 mm Länge: 310 mm
Achtung:
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Wichtig
Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 4 Beregner anschließbar
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.
Die Lieferung besteht aus 3 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 2 x Doppelnippel, 1 x Verlängerung und Schrauben)
zur selbstständigen Montage geliefert
Hauswasserwerk HMC 145 4-SH 5 Bar 6000l von CHM GmbH
Premium Ausführung mit Ein- und Ausschalt Druck einstellbar !!
Die Pumpensteuerung ist geeignet für Ihre Hauswasserversorgung in Haus &Garten. Sie steuert automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen.
Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert.
Dieser automatische Druckregler ist mit einem eingebauten Drucksensor ausgestattet und
wird von der automatischen digitalen Sensortechnologie gesteuert.
Die Daten der Echtzeit-Druckänderungen und des Wasserverbrauchs in der Leitung werden an den Master-Chip gesendet
und die Pumpe startet oder stoppt entsprechend,
so dass sie das Wasserversorgungssystem, bestehend aus Druckschalter, Vier Wege Ventil vollständig ersetzen kann.
Dieser Regler verwendet eine intelligente Berechnungsmethode, er kann den Start Druck automatisch entsprechend dem
Stopp Druck der Rohrleitung berechnen. Das Pumpengehäuse ist stark abgedichtet.
All dies macht den Gebrauch sicherer und zuverlässiger.
Technische Daten Digitale vollautomatische Pumpensteuerung:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
10 Bar
Arbeits-und Schaltleistung bis
2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar)
Einschalt Druck einstellbar :
Ja
Maximale Temperatur:
60 °c
Stromaufnahme:
10 A
Schutzklasse:
IP54
Anschluss:
2 x 1"Außengewinde
Abmessungen:
25 x 17 x17 cm
Gewicht:
1,6 kg
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen, benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung !!
Kabellänge Stecker 80 cm und Kupplung 50cm
Deutsche Bedienungsanleitung !!
Schnelle Lieferung garantiert !!"
Druckschalter Set PS02 Entdecken Sie das vielseitige Druckschalter Set PS02 mit stufenlosem Einstellbereich von 1-5 bar. Dieses hochwertige Set bietet Ihnen präzise Kontrolle über Ihren Druck und ermöglicht Ihnen, den Einschaltdruck von 1,2 bis 2,6 bar und den Ausschaltdruck von 2,1 bis 5 bar individuell einzustellen. Mit einem maximalen Druck von 5 bar bietet Ihnen das Druckschalter Set PS02 die Sicherheit und Zuverlässigkeit, die Sie benötigen.Das Druckschalter Set PS02 beinhaltet auch einen praktischen 5-Wegeverteiler DN25 1" DN13, der Ihnen ermöglicht, den Druckschalter in mehreren Anwendungen zu nutzen. Der mitgelieferte Manometer verfügt über eine klare Anzeige mit einem Bereich von 0-10 bar, sodass Sie den Druck leicht ablesen können. Mit einem Anschluss von 1/4 Zoll ist er einfach zu installieren und passt perfekt zu Ihrem Druckschalter Set PS02.Das Manometer hat einen Durchmesser von ca. 5 cm und bietet eine präzise Anzeige im Bereich von 0-10 bar. Egal, ob Sie den Druck in einer industriellen Umgebung, in der Landwirtschaft oder im Heimgebrauch überwachen möchten, dieses Set ist die perfekte Wahl. Die WDF/IDF-Kompatibilität gewährleistet eine problemlose Integration in Ihr bestehendes System.Mit dem Druckschalter Set PS02 erhalten Sie ein zuverlässiges und benutzerfreundliches Produkt, das Ihnen die volle Kontrolle über Ihren Druck ermöglicht. Investieren Sie in Qualität und Präzision und bestellen Sie noch heute dieses erstklassige Set. Ihre Zufriedenheit ist garantiert!Druckschalter Set ist für Druckkessel, Gartenpumpen und Hauswasserwerk von CHM GmbH geeignet. Eigenschaften Druckschalter Set PS02: Stufenloser Einstellbereich 1-5 bar Spannung 230V / 10 A Stromaufnahme max. 12 A Frequenz: 50/60Hz Schutzart IP 54 Einschaltdruck 1,2 - 2,6 bar einstellbar Ausschaltdruck 2,1 - 5 bar einstellbar Maximaler Druck 5 bar Anschlussgewinde 1/4" IG rotierende Mutter 5 Wegeverteiler DN25 1" DN13: 2 x 1" Innengewinde 1 x 1" Außengewinde 1 x 1/4" Innengewinde 1 x 1/4" Außengewinde Länge: 11 cm Manometer: Anzeige 0-10 Bar Anschluss 1/4 Zoll Anzeigenbereich: 0-10 bar Durchmesser: ca. 5 cm Lieferumfang: Druckschalter PS02 5 Wegeverteiler DN25 1" DN13 Manometer Bedienung / Einstellung Druckschalter PS02:Zuerst den Einschaltdruck an der großen Feder am Druckschalter, auf den gewünschten Wert einstellen. Durch das Anziehen der Mutter, wird der Einschaltdruck erhöht (z.B. von 1,5 auf 1, 8 bar). Lösen sie die Mutter entspricht das einer Druckminderung. Beachten Sie dabei eine Hysterese von ca. 2,5 bar. Dies bedeutet, dass die Differenz zwischen Ein- und Ausschaltdruck statisch ist. Soll der gewünschte Ausschalt Druck 4 bar sein, kann bei einer Hystrese von 2,5 bar, der max. Einschaltdruck nur 1,5 bar sein.Anschließend stellen Sie den gewünschten Ausschaltdruck an der kleinen Feder, auf den gewünschten Wert ein. Beim Anziehen der Mutter wird der eingestellte Wert erhöht und beim Lösen verringert.
Druckschalter schwarz PS05 mit VerkabelungEntdecken Sie den leistungsstarken Druckschalter schwarz PS05 mit Verkabelung in stilvollem Schwarz mit praktischer Verkabelung! Dieser Schalter ist speziell für Wechselstromanwendungen mit 2 Klemmstellen entwickelt worden und bietet einen stufenlosen Einstellbereich von 1-5 bar. Die Werkseinstellung liegt dabei zwischen 1,4 und 2,8 bar.Die hohe Flexibilität dieses Druckschalters schwarz PS05 mit Verkabelung zeigt sich durch die maximale einstellbare Druckdifferenz von 2,3 bar und die minimale einstellbare Druckdifferenz von 0,6 bar. So können Sie den Schalter optimal an Ihre individuellen Bedürfnisse anpassen.Der Druckschalter schwarz PS05 mit Verkabelung arbeitet zuverlässig mit einer Spannung von 110-240 Volt und einer Stromaufnahme von 12 Ampere. Die Frequenz von 50/60Hz gewährleistet eine stabile Leistung.Dank des 1/4" IG rotierenden Mutter-Anschlussgewindes gestaltet sich die Installation spielend einfach. Der Druckschalter schwarz PS05 mit Verkabelung ist zudem 2-polig ausgeführt und verfügt über die Schutzart IP54, wodurch er vor Staub und Spritzwasser geschützt ist.Die mitgelieferte Verkabelung punktet mit einer Kabellänge von 70 cm für den Stecker und 25 cm für die Kupplung. Dies gewährleistet eine komfortable Handhabung und Flexibilität bei der Installation.Mit einem maximalen Druck von 5,5 bar ist der Druckschalter schwarz PS05 mit Verkabelung für vielfältige Anwendungen geeignet. Ob in industriellen Umgebungen oder im privaten Bereich – dieser Schalter überzeugt mit seiner Robustheit und Leistungsfähigkeit.Warten Sie nicht länger und entscheiden Sie sich jetzt für den Druckschalter schwarz PS05 mit Verkabelung – ein zuverlässiger Partner für präzise Druckregulierung! Technische Daten Druckschalter schwarz PS05 mit Verkabelung: Werkseinstellung 1,4-2,8 bar Betriebsdruck max: 5,5 Bar Max. Druckdifferenz 2,3 bar Min. Druckdifferenz 0,6 bar Spannung: 110-240 Volt Stromaufnahme: 12A Schutzklasse: IP54 Frequenz: 50/60Hz Anschlussgewinde: 1/4" IG rotierende Mutter Gewicht: 1,35 kg Kabellänge Stecker 70cm und Kupplung 25cm Hinweis: Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung Für Wechselstrom mit 2 Klemmstellen Stufenloser Einstellbereich 1-5 bar 2-Polig Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Digitale vollautomatische Pumpensteuerung EPC 12 von CHM GmbH
Premium Ausführung mit Ein- und Ausschalt Druck einstellbar !!
Die Pumpensteuerung ist geeignet für Ihre Hauswasserversorgung in Haus &Garten. Sie steuert automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen.
Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert.
Dieser automatische Druckregler ist mit einem eingebauten Drucksensor ausgestattet und
wird von der automatischen digitalen Sensortechnologie gesteuert.
Die Vorteile des neu entwickelten EPC 12 Druckschalter sind der große Einstellbereich des Startdrucks, der kleine
Differenzdruck und die geringe Anforderung an die Mindestförderhöhe.
Der Regler kann nur senkrecht an der Pumpe montiert werden.
Technische Daten Digitale vollautomatische Pumpensteuerung EPC 12:
Startdruck
0.5 - 6.7bar
Anhaltedruck
0.8 - 7.0 Bar
Min. Differenzdruck
0.3 bar
Max. Differenzdruck
6,5 bar
Maximaler Betriebsdruck
8 bar
Eingangsspannung:
220 - 240 Volt
Maximaler Betriebsdruck:
8 bar
Arbeits-und Schaltleistung
bis 2,2 KW
Frequenz:
50-60Hz
Maximale Temperatur:
60 °
Stromaufnahme:
max. 16 A
Schutzklasse:
IP54
Anschluss:
2 x 1"Außengewinde
Kabellänge
Stecker 80 cm und Kupplung 50cm
Gewicht:
1,6 kg
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:
Verhindert Druckschlageffekte
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen, benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung.
Wir empfehlen auch bei ständiger geringer Wasserabnahme (z.B. Tiertränken, Bewässerung, etc.) ein Ausdehnungsgefäß auf der Verbraucherseite von mindestens 18 Liter.
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
53,11 €*
Qualitätspumpen aus Amberg!
Hochwertige Materialien:
Unsere Produkte bestehen aus hochwertigen Materialien, die für ihre Langlebigkeit und erstklassige Qualität bekannt sind.
Sicherheit Und Leistungsstark:
Unsere Firma bietet Sicherheit und leistungsstarke Produkte für Ihre Bedürfnisse. Vertrauen Sie auf unsere Qualität und Expertise.
Schnelle Lieferung:
Schnelle Lieferung garantiert: Heute bestellt, morgen geliefert! Qualität und Zuverlässigkeit stehen bei uns an erster Stelle. Zufriedenheit garantiert!
Hilfe & Support:
Unser Support steht Ihnen jederzeit bereit, um Ihnen bei Problemen zur Seite zu stehen. Zögern Sie nicht, uns zu kontaktieren, um eine schnelle Lösung zu erhalten..
Tauchpumpen für jeden Zweck
Mit den CHM-Tauchpumpen für jeden Fall gewappnet sein!
Hauswasserwerk von CHM GmbH100 Liter Druckkessel Edelstahl und 1100 Watt Kreiselpumpe EdelstahlDruckschalter + Manometer + 5-Wege Ventil + PanzerschlauchHauswasserwerk mit 100 Liter Edelstahlkessel und einer sehr hochwertigen und leistungsfähigen 1100 Watt Kreiselpumpe mit Druckschalter und Zubehör. Die Ansteuerung Ein- und Ausschalten der Pumpe erfolgt per Druckschalter.Beschreibung Pumpe:Sehr gute Laufruhe, hoher Druckaufbau mit großer Fördermenge, sowie ein thermischer Motorschutzschalter zeichnen diese Pumpe aus !!AchtungDiese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!! Technische Daten:1100 Watt 1,1 KWSpannung: 230 V / 50 HzSchutzklasse: IP 44Förderhöhe: 50 MeterMax. Druck: 5 BarMax. Fördermenge: 8700 L/h - 145 L/min.Max. Ansaughöhe: 8 m bei 1¼'' ZollRobuste und rostfreie Edelstahlwelle4 x Edelstahl Schaufelräder in Kunststoff überzogen für gute LaufruheMax. Wassertemperatur: 35°CAnschluss Saug und Druckseite: 1 1/4" Zoll und 1'' Zoll IGKabellänge: 50 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm Technische Daten Druckkessel:Membrankessel 100 Liter EdelstahlMax. Druck: 10 BarBetriebstemperatur: 0-100 ° CEPDM Membran beständig gegen Hitze, Witterung und OzonAnschluss 1 Zoll, Wandung 1,3 mmGesamtgewicht: ca. 10,5 kgAbmessungen Kessel + Platte: H 47 cm L 69 cm D 44 cmPumpen Platte: 20cm x 16,5cm Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen !!!Bitte unbedingt ca. alle 3 Monate den Luftdruck im Kessel überprüfen undLuft nachfüllen (ca. 1,8-2,0 bar). Wichtig:!! Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar !!Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs. Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !! Technische Daten DruckschaltersetSpannung 230V / 10 A Innengewinde 1/4"Einschaltdruck 1,2 - 2,6 bar einstellbarAusschaltdruck 2,1 - 5 bar einstellbarMaximaler Druck 5 barKabellänge: Stecker 70 cm Kupplung 25 cm 5 Wegeverteiler DN25 1" DN132 x 1" Innengewinde1 x 1" Außengewinde1 x 1/4" Innengewinde1 x 1/4" AußengewindeLänge: 7 cm ManometerAnzeige 0-10 BarAnschluss 1/4 ZollAnzeigenbereich: 0-10 barDurchmesser: ca. 5 cm Lieferumfang:Druckkessel 100 Liter Edelstahl und Kreiselpumpe 1100 Watt EdelstahlDruckschalter + Zubehör (5-Wege Ventil + Manometer Anzeige)Verbindungsschlauch Pumpe/Kessel 80 cm VerschraubungDas Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert. Die Lieferung besteht aus 2 Paketen 1 x Druckkessel und 1 x Gartenpumpe + Zubehör !!
Hauswasserwerk Kreiselpumpe CMP 1300/100L CH-18 von CHM GmbH
Entdecken Sie die Spitzenklasse der Hauswasserwerke aus Edelstahl mit 100L Kessel, exklusiv von CHM GmbH Deutschland. Unsere technisch ausgefeilten Membrankessel überzeugen mit robusten Spezifikationen: Die 1,3 mm starke Wandung gewährleistet eine Maximaldruck von 8 Bar und Betriebstemperaturen von 0-100°C. Die EPDM Membran Gummiblase und 1-Zoll Edelstahl Tanks sorgen für Langlebigkeit und Sicherheit.
Der Edelstahl Flansch und die EPDM Gummiblase widerstehen Hitze, Witterung und Ozon – perfekt für Trinkwasser. Die 100L Edelstahl Kessel mit Maßen von 47x71x44 cm sowie die Pumpenplatte (20x16,5x4 cm) wurden nach EN Normen auf Druck und Dichtheit geprüft.
Die leistungsstarke 1300 Watt Kreiselpumpe bietet eine Fördermenge von 100 Litern pro Minute und eine Förderhöhe von 55 Metern. Mit einem beeindruckenden Druckaufbau, hoher Laufruhe (68 db) und integriertem Heißlaufschutz setzt diese Pumpe Maßstäbe.
Die technischen Daten der Kreiselpumpe umfassen 1300 Watt (1,3 KW), Spannung von 230 V / 50 Hz, IP 44 Schutzklasse, maximale Druck von 5,5 bar und Max. Fördermenge von 6000 L/h. Die Pumpe ist für Gartenbewässerung mit 3/4 oder 1/2 Zoll Schläuchen geeignet.
Das Hauswasserwerk beinhaltet alles Notwendige: 100L Edelstahl Kessel, mehrstufige Kreiselpumpe, technischer Druckschalter, 1 Zoll Vorfilter und Zubehör. Montage und Wartung sind dank unserer detaillierten Anleitung problemlos. Bei Fragen steht Ihnen unser erstklassiger Kundenservice zur Seite. Entscheiden Sie sich für Qualität – entscheiden Sie sich für CHM GmbH Deutschland.
Technische Daten Hauswasserwerk Kreiselpumpe CMP 1300 CH-18/100L:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
5,5 Bar
Arbeitsleistung bis:
1,3 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
Ja
Einschalt Druck einstellbar :
Ja
Technische Daten Kreiselpumpe:
Eingangsspannung:
230 Volt
Förderhöhe:
55 Meter
Arbeitsleistung bis:
1,3 kW
Max. Druck:
5,5 bar
Max. Fördermenge:
6000 l/h - 100 l/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Max. Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP 44
Anschluss Saug- und Druckseite:
1'' Zoll IG
Lärmpegel:
68 dB
Gewicht:
16 kg
Kabellänge:
80 cm mit Stecker
Maße:
44 x 15 x 17 cm
Technische Daten Drucksteuerung CH 18, 2,2 KW:
Eingangsspannung:
220-240 Volt
Betriebsdruck max:
10 Bar
Frequenz:
50-60Hz
Einschaltdruck:
0,3– 7,9 bar
Temperatur max:
60 °C
Stromaufnahme:
10A
Schutzklasse:
IP54
Anschluss:
2 x 1" Außengewinde
Abmessungen:
25 x 17 x 17 cm
Gewicht:
1,35 kg
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Kabellänge Stecker 80cm und Kupplung 50cm
Zeit einstellbar für automatischen Neustart
Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm
Für Pumpen geeignet bis 2,2 KW
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen,
benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Technische Daten von 100 Liter Membrankessel:
Max. Druck:
8 Bar
Wandung Stärke:
1,2 mm
Betriebstemperatur:
0-100°
Anschluss:
1 Zoll
Luftdruck:
1,7-1,9 bar
Maße Membrankessel inkl. Platte:
LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:
LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Trinkwasser geeignet !!
EPDM Membran Gummiblase
EPDM ist beständig gegen Hitze, Witterung und Ozon
!! Achtung!!
Bitte unbedingt ca. alle 4 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,7-1,9 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen
Premium Hauswasserwerke mit 50 L Edelstahl Kessel von CHM GmbH
Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 55 m
Max. Druck: 5,5 Bar
Max. Fördermenge: 8700 L/h - 145 L/min.
Robuste und rostfreie Edelstahlwelle
4 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1¼'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1¼''Zoll und 1 Zoll
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 50 cm mit Stecker
Maße Pumpe: LxBxH 46 x 18 x 21 cm
Wichtig:
!!Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar!!
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!!
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Bitte beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!!
Technische Daten 50 L Membrankessel aus Edelstahl:
Wandung 50 L: 1,2 mm max. Druck 8 Bar
Betriebstemperatur: 0-100 °
Butyl Membran Gummiblase
Anschluss 1 Zoll
Edelstahl Flansch
Luftdruck 1,8-1,9 bar
Abmessungen Kessel + Platte:
Höhe: 38cm Länge: 55cm Durchmesser: 34cm
Pumpenplatte:
20cm x 16,5cm x 4cm
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,7-1,8 bar betragen
Technische Daten elektronischer Druckregler:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 8 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Betriebsdruck: 8 Bar Zeit einstellbar für automatischen Neustart Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar Einschalt Druck einstellbar.
Einstellmöglichkeiten: Startdruck 0.5-6.7 bar Anhaltedruck: 0.8-7.0 Bar
Min. Differenzdruck 0.3 bar Max. Differenzdruck 6,5 Bar Maximaler Betriebsdruck 8 Bar
Maximale Temperatur: 60 ° Stromaufnahme: 10 A
Schutzklasse: IP54 Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde unten sind !!
Vorfilter Pumpe:
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 2 Paketen!!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante,
3-Wege Ventil, 1 x 1 Zoll Nippel, 4 x Schraube und Mutter für Pumpe)
zur selbstständigen Montage geliefert.
Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 86 m
Max. Druck: 6,5 Bar
Max. Fördermenge: 5400 L/h – 90 l/min.
Robuste und rostfreie Edelstahl Welle
8 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1''Zoll IG
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 30 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm
Technische Daten Membrankessel:
Max. Druck: 10 Bar Max. Test Druck 10 Bar
Wandung 100 L: 1,2 mm
Betriebstemperatur: 0-100 °
Anschluss 1 Zoll Edelstahl Flansch
Luftdruck 1,8-1,9 bar
Abmessungen Kessel + Platte:
Höhe 47 cm Länge 69 cm Durchmesser 44 cm.
Pumpenplatte: 20cm x 16,5cm.
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Technische Daten elektronischer Druckregler
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe: Aktuell liefern wir aufgrund von Lagerbestand den blauen Vorfilter siehe Einzelbild mit, nicht den schwarzen Filter.
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C saugseitig
Wasserdurchfluss: 5000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Lieferumfang:
Druckkessel 100 Liter stahl, Kreiselpumpe 1100 Watt Inox, Pumpensteuerung, Wasserfilter 6000 l/h
Verbindungsschlauch Pumpe/Kessel inkl. Verschraubung/Reduzierung/Doppelnippel und Anschlusskabel.
Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.
Bedienungsanleitung Deutsch/Englisch
Die Lieferung besteht aus 3 Paketen !
Hauswasserwerk von CHM GmbH100 Liter Druckkessel Edelstahl und 1100 Watt Kreiselpumpe EdelstahlDruckschalter + Manometer + 5-Wege Ventil + PanzerschlauchHauswasserwerk mit 100 Liter Edelstahlkessel und einer sehr hochwertigen und leistungsfähigen 1100 Watt Kreiselpumpe mit Druckschalter und Zubehör. Die Ansteuerung Ein- und Ausschalten der Pumpe erfolgt per Druckschalter.Beschreibung Pumpe:Sehr gute Laufruhe, hoher Druckaufbau mit großer Fördermenge, sowie ein thermischer Motorschutzschalter zeichnen diese Pumpe aus !!AchtungDiese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!! Technische Daten:1100 Watt 1,1 KWSpannung: 230 V / 50 HzSchutzklasse: IP 44Förderhöhe: 50 MeterMax. Druck: 5 BarMax. Fördermenge: 8700 L/h - 145 L/min.Max. Ansaughöhe: 8 m bei 1¼'' ZollRobuste und rostfreie Edelstahlwelle4 x Edelstahl Schaufelräder in Kunststoff überzogen für gute LaufruheMax. Wassertemperatur: 35°CAnschluss Saug und Druckseite: 1 1/4" Zoll und 1'' Zoll IGKabellänge: 50 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm Technische Daten Druckkessel:Membrankessel 100 Liter EdelstahlMax. Druck: 10 BarBetriebstemperatur: 0-100 ° CEPDM Membran beständig gegen Hitze, Witterung und OzonAnschluss 1 Zoll, Wandung 1,3 mmGesamtgewicht: ca. 10,5 kgAbmessungen Kessel + Platte: H 47 cm L 69 cm D 44 cmPumpen Platte: 20cm x 16,5cm Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen !!!Bitte unbedingt ca. alle 3 Monate den Luftdruck im Kessel überprüfen undLuft nachfüllen (ca. 1,8-2,0 bar). Wichtig:!! Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar !!Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs. Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !! Technische Daten DruckschaltersetSpannung 230V / 10 A Innengewinde 1/4"Einschaltdruck 1,2 - 2,6 bar einstellbarAusschaltdruck 2,1 - 5 bar einstellbarMaximaler Druck 5 barKabellänge: Stecker 70 cm Kupplung 25 cm 5 Wegeverteiler DN25 1" DN132 x 1" Innengewinde1 x 1" Außengewinde1 x 1/4" Innengewinde1 x 1/4" AußengewindeLänge: 7 cm ManometerAnzeige 0-10 BarAnschluss 1/4 ZollAnzeigenbereich: 0-10 barDurchmesser: ca. 5 cm Lieferumfang:Druckkessel 100 Liter Edelstahl und Kreiselpumpe 1100 Watt EdelstahlDruckschalter + Zubehör (5-Wege Ventil + Manometer Anzeige)Verbindungsschlauch Pumpe/Kessel 80 cm VerschraubungDas Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert. Die Lieferung besteht aus 2 Paketen 1 x Druckkessel und 1 x Gartenpumpe + Zubehör !!
Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 65 m
Max. Druck: 6,5 Bar
Max. Fördermenge: 5400 L/h – 90 L/min.
Robuste und rostfreie Edelstahlwelle
6 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1 Zoll
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 50 cm mit Stecker
Maße Pumpe: LxBxH 46 x 18 x 21 cmAchtung
Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen, da diese nicht immer 100 % Luftdicht sind und sich bei Kreiselpumpen durch Luft der maximale Betriebsdruck reduziert.
Die Saugleitung sollte einen Durchmesser von 1" haben und nicht größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Bitte Beachten: Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird !!
Technische Daten 50 L Membrankessel aus Edelstahl:
Wandung 50 L: 1,2 mm max. Druck 8 Bar
Betriebstemperatur: 0-100 °
EPDM Membran Gummiblase
Anschluss 1 Zoll
Edelstahl Flansch
EPDM ist beständig gegen Hitze, Witterung und Ozon
Luftdruck 1,8-1,9 bar
Abmessungen Kessel + Platte:
Höhe: 38cm Länge: 55cm Durchmesser: 34cm
Pumpenplatte:
20cm x 16,5cm x 4cm
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-1,9 bar betragen
Technische Daten elektronischer Druckregler:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °C
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Vorfilter Pumpe:
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 8 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 2 Paketen!!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante,
3-Wege Ventil, 1 x 1 Zoll Nippel, 4 x Schraube und Mutter für Pumpe)
zur selbstständigen Montage geliefert.< p>
Hauswasserwerk HMC 145 4-SH CH-20 E100L von CHM GmbH Entdecken Sie die Spitzenklasse der Hauswasserwerke von CHM Deutschland! Unsere hochwertigen Premium Hauswasserwerke mit einem großzügigen 100L Edelstahl Kessel garantieren herausragende Leistung und zuverlässige Bewässerung. Die technischen Daten der Kreiselpumpe sprechen für sich: Mit einer Leistung von 1100 Watt (1,1 KW) und einer Spannung von 230 V / 50 Hz bewältigt sie mühelos Förderhöhen von bis zu 50 Metern und erreicht einen Maximaldruck von 5 Bar. Die Fördermenge von 8700 L/h (145 L/min) wird durch 4 Edelstahl Schaufelräder mit Kunststoffüberzug für eine ruhige Laufruhe gewährleistet.Unsere Pumpen beeindrucken mit einer robusten Edelstahlwelle und einer Maximalen Ansaughöhe von 8 Metern bei 1¼'' Zoll. Beachten Sie, dass die Pumpe eine Wassertemperatur von 35°C nicht überschreiten sollte. Der Anschluss von Saug- und Druckseite erfolgt bequem mit 1¼'' und 1 Zoll Anschlüssen. Die Pumpe ist für die Montage auf einem Membrankessel, wie unserem 100 Liter Edelstahl Kessel, vorbereitet.Wichtig ist die Beachtung der Gartenbewässerung: Verwenden Sie 3/4 oder 1/2 Zoll Schläuche und schließen Sie maximal 3-4 Beregner an. Die Installation erfordert eine korrekte Befüllung der Pumpe und der Saugleitung mit Wasser, um Trockenlauf zu verhindern. Unsere Hauswasserwerke sind die optimale Wahl, um Ihre Gartenbewässerung zuverlässig zu unterstützen. Bei Fragen zum Druckaufbau oder der Installation steht Ihnen unser Kundenservice gerne zur Verfügung.Übrigens: Unsere Membrankessel mit 100 Liter Fassungsvermögen überzeugen mit hochwertigen Materialien, einer EPDM Membran Gummiblase, Edelstahl Tanks und einem robusten Edelstahl Flansch. Die Kessel wurden gemäß EN Normen auf Druck und Dichtheit geprüft, um höchste Qualität zu gewährleisten. Erinnern Sie sich daran, den Luftdruck im Kessel alle 2 Monate zu überprüfen und bei Bedarf nachzufüllen.Vertrauen Sie auf die leistungsstarke Technologie unseres elektronischen Druckreglers, der den Betrieb Ihres Hauswasserwerks optimiert. Mit individuell einstellbarem Arbeitsdruck und automatischem Neustart bei Wassermangel bietet er perfekte Kontrolle. Schützen Sie Ihre Pumpe vor Trockenlauf und Druckschlägen durch das integrierte Rückschlagventil. Die Installation wird durch unsere mitgelieferten Zubehörteile, wie dem 10" Vorfilter und dem 3-Wege Ventil, erleichtert. Technische Daten Hauswasserwerk HMC 145 4-SH CH-20 E100L: Eingangsspannung: 220-240 Volt Maximaler Betriebsdruck: 10 Bar Arbeits-und Schaltleistung bis 2,2 KW Frequenz: 50-60Hz Ausschalt Druck einstellbar: Ja Einschalt Druck einstellbar : Ja Technische Daten Kreiselpumpe HMC 145-4: Eingangsspannung: 230 Volt Förderhöhe: 50 Meter Arbeitsleistung bis: 1,1 kW Max. Druck: 5 bar Max. Fördermenge: 8700 l/h - 145 l/min. Max. Ansaughöhe: 8m bei 1,25 Zoll Max. Temperatur: 60 °C Stromaufnahme: 12 A Schutzklasse: IP 44 Anschluss Saug- und Druckseite: 1 1/4" und 1'' Zoll IG Lärmpegel: 68 dB Gewicht: 17 kg Kabellänge: 45 cm mit Stecker Maße: 44 x 15 x 17 cm Hinweis: Diese Produkt eignet sich nur wenn ein Rückschlagventil am Fusse der Saugleitung unten im Wasser (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil oberhalb der Saugleitung oder vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!! Technische Daten elektronischer Druckregler CH 20 2.2 Eingangsspannung: 220-240 Volt Maximaler Betriebsdruck: 10 Bar Arbeits-und Schaltleistung: bis 2,2 KW Frequenz: 50-60Hz Ausschalt Druck einstellbar: 0,5 - 9,8 Bar Einschalt Druck einstellbar : 0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck Max. Temperatur: 60° Stromaufnahme: 10 A Schutzklasse: IP54 Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus Rückschlagventil: Verhindert Druckschlageffekte Anschluss: 2 x 1" Außengewinde Kabellängen: Kupplung 50 cm und Stecker 90 cm Abmessungen: 25 x 17 x 17 cm Zeit einstellbar für automatischen Neustart Abstand zwischen beiden Wasserdurchflüssen außen 170 mm Funktionsweise Trockenlaufschutz / Rückschlagventil: Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf". Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite. Technische Daten Druckkessel Edelstahl 100 Liter Membrankessel: Max. Druck: 10 Bar Wandung Stärke: 1,3 mm Betriebstemperatur: 0-100° Anschluss: 1 Zoll Luftdruck: 1,8-1,9 bar Maße Membrankessel inkl.Platte: LxBxH 71 x 44 x 47 cm Maße Pumpenplatte: LxBxH 20 x 16,5 x 4cm Edelstahl Flansch Trinkwasser geeignet !! EPDM Membran Gummiblase EPDM ist beständig gegen Hitze, Witterung und Ozon Achtung! Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen. Der Luftdruck bei einem leerem Kessel soll ca. 1,8-1,9 bar betragen. Trinkwasser geeignet. Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen Technische Daten - Wasserfilter / Vorfilter 2 l: Betriebsdruck: 8 bar Wasserdurchfluss: 6.000 l/h Max. Wassertemperatur: 45 °C Anschluss Eingang: 1 Zoll Innengewinde Messing Buchse Anschluss Ausgang: 1 Zoll Innengewinde Messing Buchse Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm Abmessungen Gesamt: Ø 110 mm Länge: 310 mm Siebeinsatz aus Nylon 60 µm Anwendungsbereiche: Hauswasserwerke, Gartenpumpen, Kreiselpumpen, Schmutz Filter in Verbindung mit Tiefbrunnenpumpen, Teiche und Swimmingpools. Für die Wasserversorgung, künstliche Bachläufe und viele andere Anwendungen im Bereich der Wassertechnik
Wasserfilter / Vorfilter 2 l für Hauswasserwerke und Pumpen
Die Wasserfilter/Vorfilter ist aus einem hochwertigen dreiteiligen Filtergehäuse (Filtertasse, Filterkopf, Feststellring) mit Entlüftungsventil.
Er hat beidseitig ein 1 Zoll IG Messing Anschluss.
Die Filterpatrone (Siebeinsatz) ist auswaschbar. Die Filterpatrone ist austauschbar und als Ersatzteil einzeln erhältlich.
Im Lieferumfang zu dem Filter ist außerdem enthalten 1 x Montageschlüssel, 1 x Wandhalterung mit Schrauben
Technische Daten - Wasserfilter / Vorfilter 2 l:
Betriebsdruck:
8 bar
Wasserdurchfluss:
6.000 l/h
Max. Wassertemperatur:
45 °C
Anschluss Eingang:
1 Zoll Innengewinde Messing Buchse
Anschluss Ausgang:
1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Abmessungen Gesamt:
Ø 110 mm Länge: 310 mm
Siebeinsatz aus Nylon 60 µm
Anwendungsbereiche:
Hauswasserwerke, Gartenpumpen, Kreiselpumpen, Schmutz Filter in Verbindung mit Tiefbrunnenpumpen, Teiche und Swimmingpools.
Für die Wasserversorgung, künstliche Bachläufe und viele andere Anwendungen im Bereich der Wassertechnik
Lieferumfang:
Wasserfilter / Vorfilter 2 l
1 x Montageschlüssel
1 x Wandhalterung mit Schrauben
Hauswasserwerk 10 SC mit 150L Tank von CHM GmbH
Leistungsstarkes und zuverlässiges Wasserpumpensystem
Das Hauswasserwerk 10 SC 150L von CHM GmbH bietet herausragende Leistung und Zuverlässigkeit für die Wasserversorgung. Mit einem beeindruckenden Druck von 11 Bar und einer maximalen Fördermenge von 8600 L/h (143 L/min) ist dieses System perfekt für vielfältige Anwendungen, einschließlich Gartenbewässerung und Haushaltsgebrauch.
Das automatische Drucksteuerungssystem ermöglicht eine einfache Ein-/Ausschaltung der Pumpe, wobei der einstellbare Druck individuell angepasst werden kann. Der integrierte Trockenlaufschutz schützt die Pumpe vor Schäden bei Wassermangel.
Die Kreiselpumpe mit 2200 Watt verfügt über eine robuste Edelstahlwelle und 10 Schaufelräder, die mit Kunststoff überzogen sind, um eine reibungslose Laufruhe zu gewährleisten. Die Pumpe eignet sich ideal für den Anschluss an Brunnen oder Zisternen, vorausgesetzt, ein Rückschlagventil oder Fußventil ist vorhanden.
Der 150 Liter Membrankessel ergänzt das System und sorgt für eine gleichmäßige Wasserzufuhr. Mit einem maximalen Druck von 16 Bar und einer robusten Butyl-Membran ist der Kessel langlebig und hitzebeständig. Die zusätzliche Verchromung des Flanschs gewährleistet Schutz.
Die elektronische Druckregelung CH 20 2.2 ermöglicht eine präzise Steuerung des Betriebsdrucks und bietet Trockenlaufschutz. Der Kessel und der Filter sorgen für eine optimale Wasserqualität und verlängern die Lebensdauer der Pumpe.
Erleben Sie eine effiziente und zuverlässige Wasserversorgung mit dem Hauswasserwerk HMC-10 SC 150L von CHM GmbH. Das Paket enthält alle benötigten Komponenten für eine einfache Selbstmontage. Bestellen Sie jetzt und profitieren Sie von erstklassiger Qualität und Leistung.
Technische Daten Hauswasserwerk HMC-10 SCS 150L:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
11 Bar
Arbeits-und Schaltleistung bis
2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar)
Einschalt Druck einstellbar :
Ja
Maximale Temperatur:
35 °c
Stromaufnahme:
10 A
Schutzklasse:
IP44
Technische Daten Kreiselpumpe 2200 Watt:
Spannung:
230 V / 50 Hz
Schutzklasse:
IP 44
Förderhöhe:
110 m
Max. Druck:
11 bar
Max. Fördermenge:
8600 L/h - 143 L/min.
Max. Ansaughöhe:
8 m bei 1,25 Zoll
Max. Wassertemperatur:
35°C
Kabellänge:
60 cm (ohne Stecker)
Anschluss Saug- und Druckseite:
1,25 Zoll IG
Maße Pumpe:
LxBxH 64 x 18 x 22 cm
Anschluss Saug- und Druckseite:
1 Zoll IG
Robuste und rostfreie Edelstahlwelle
10 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Die Pumpe hat 4 Aufnahmen unten für die Montage z.B. auf einem Druckkessel!!
Technische Daten von 150 Liter Membrankessel:
Max. Druck:
10 Bar
Wandung Stärke:
1,2 mm
Betriebstemperatur:
0-100°
Anschluss:
1 Zoll
Luftdruck:
1,9-2,2 bar
Maße Membrankessel inkl.Platte:
LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:
LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Butyl Membran
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen
Technische Daten elektronischer Druckregler CH 20 2.2:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
10 Bar
Arbeits-und Schaltleistung:
bis 2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar
Einschalt Druck einstellbar :
0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck
Max. Temperatur:
60°
Stromaufnahme:
10 A
Schutzklasse:
IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:
Verhindert Druckschlageffekte
Anschluss:
2 x 1" Außengewinde
Kabellängen:
Kupplung 50 cm und Stecker 90 cm
Abmessungen:
25 x 17 x 17 cm
Zeit einstellbar für automatischen Neustart
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Funktionsweise Trockenlaufschutz / Rückschlagventil:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Technische Daten Vorfilter Pumpe 10" Filter 6000l/h: (Achtung aktuell liefern wir den blauen Filter siehe Einzelbilder mit, nicht den schwarzen)
Wassertemperatur:
45 ° C
Wasserdurchfluss:
6000 l/h
Siebeinsatz aus Nylon:
60 µm
Eingang:
1 Zoll Innengewinde Messing Buchse
Ausgang:
1 Zoll Innengewinde Messing Buchse
Anschlussgewinde:
G1 '' (Gewindedurchmesser 33,3 mm)
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen:
Ø 110 mm Länge: 310 mm
Achtung:
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Wichtig
Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 4 Beregner anschließbar
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.
Die Lieferung besteht aus 3 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 2 x Doppelnippel, 1 x Verlängerung und Schrauben)
zur selbstständigen Montage geliefert
Hauswasserwerk HMC 145 4-SH 5 Bar 6000l von CHM GmbH
Premium Ausführung mit Ein- und Ausschalt Druck einstellbar !!
Die Pumpensteuerung ist geeignet für Ihre Hauswasserversorgung in Haus &Garten. Sie steuert automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen.
Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert.
Dieser automatische Druckregler ist mit einem eingebauten Drucksensor ausgestattet und
wird von der automatischen digitalen Sensortechnologie gesteuert.
Die Daten der Echtzeit-Druckänderungen und des Wasserverbrauchs in der Leitung werden an den Master-Chip gesendet
und die Pumpe startet oder stoppt entsprechend,
so dass sie das Wasserversorgungssystem, bestehend aus Druckschalter, Vier Wege Ventil vollständig ersetzen kann.
Dieser Regler verwendet eine intelligente Berechnungsmethode, er kann den Start Druck automatisch entsprechend dem
Stopp Druck der Rohrleitung berechnen. Das Pumpengehäuse ist stark abgedichtet.
All dies macht den Gebrauch sicherer und zuverlässiger.
Technische Daten Digitale vollautomatische Pumpensteuerung:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
10 Bar
Arbeits-und Schaltleistung bis
2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar)
Einschalt Druck einstellbar :
Ja
Maximale Temperatur:
60 °c
Stromaufnahme:
10 A
Schutzklasse:
IP54
Anschluss:
2 x 1"Außengewinde
Abmessungen:
25 x 17 x17 cm
Gewicht:
1,6 kg
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen, benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung !!
Kabellänge Stecker 80 cm und Kupplung 50cm
Deutsche Bedienungsanleitung !!
Schnelle Lieferung garantiert !!"
Premium Hauswasserwerke mit 50 L Edelstahl Kessel von CHM GmbH
Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 55 m
Max. Druck: 5,5 Bar
Max. Fördermenge: 8700 L/h - 145 L/min.
Robuste und rostfreie Edelstahlwelle
4 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1¼'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1¼''Zoll und 1 Zoll
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 50 cm mit Stecker
Maße Pumpe: LxBxH 46 x 18 x 21 cm
Wichtig:
!!Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar!!
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!!
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Bitte beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!!
Technische Daten 50 L Membrankessel aus Edelstahl:
Wandung 50 L: 1,2 mm max. Druck 8 Bar
Betriebstemperatur: 0-100 °
Butyl Membran Gummiblase
Anschluss 1 Zoll
Edelstahl Flansch
Luftdruck 1,8-1,9 bar
Abmessungen Kessel + Platte:
Höhe: 38cm Länge: 55cm Durchmesser: 34cm
Pumpenplatte:
20cm x 16,5cm x 4cm
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,7-1,8 bar betragen
Technische Daten elektronischer Druckregler:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 8 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Betriebsdruck: 8 Bar Zeit einstellbar für automatischen Neustart Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar Einschalt Druck einstellbar.
Einstellmöglichkeiten: Startdruck 0.5-6.7 bar Anhaltedruck: 0.8-7.0 Bar
Min. Differenzdruck 0.3 bar Max. Differenzdruck 6,5 Bar Maximaler Betriebsdruck 8 Bar
Maximale Temperatur: 60 ° Stromaufnahme: 10 A
Schutzklasse: IP54 Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde unten sind !!
Vorfilter Pumpe:
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 2 Paketen!!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante,
3-Wege Ventil, 1 x 1 Zoll Nippel, 4 x Schraube und Mutter für Pumpe)
zur selbstständigen Montage geliefert.
Hauswasserwerk Kreiselpumpe CMP 1300/100L CH-18 von CHM GmbH
Entdecken Sie die Spitzenklasse der Hauswasserwerke aus Edelstahl mit 100L Kessel, exklusiv von CHM GmbH Deutschland. Unsere technisch ausgefeilten Membrankessel überzeugen mit robusten Spezifikationen: Die 1,3 mm starke Wandung gewährleistet eine Maximaldruck von 8 Bar und Betriebstemperaturen von 0-100°C. Die EPDM Membran Gummiblase und 1-Zoll Edelstahl Tanks sorgen für Langlebigkeit und Sicherheit.
Der Edelstahl Flansch und die EPDM Gummiblase widerstehen Hitze, Witterung und Ozon – perfekt für Trinkwasser. Die 100L Edelstahl Kessel mit Maßen von 47x71x44 cm sowie die Pumpenplatte (20x16,5x4 cm) wurden nach EN Normen auf Druck und Dichtheit geprüft.
Die leistungsstarke 1300 Watt Kreiselpumpe bietet eine Fördermenge von 100 Litern pro Minute und eine Förderhöhe von 55 Metern. Mit einem beeindruckenden Druckaufbau, hoher Laufruhe (68 db) und integriertem Heißlaufschutz setzt diese Pumpe Maßstäbe.
Die technischen Daten der Kreiselpumpe umfassen 1300 Watt (1,3 KW), Spannung von 230 V / 50 Hz, IP 44 Schutzklasse, maximale Druck von 5,5 bar und Max. Fördermenge von 6000 L/h. Die Pumpe ist für Gartenbewässerung mit 3/4 oder 1/2 Zoll Schläuchen geeignet.
Das Hauswasserwerk beinhaltet alles Notwendige: 100L Edelstahl Kessel, mehrstufige Kreiselpumpe, technischer Druckschalter, 1 Zoll Vorfilter und Zubehör. Montage und Wartung sind dank unserer detaillierten Anleitung problemlos. Bei Fragen steht Ihnen unser erstklassiger Kundenservice zur Seite. Entscheiden Sie sich für Qualität – entscheiden Sie sich für CHM GmbH Deutschland.
Technische Daten Hauswasserwerk Kreiselpumpe CMP 1300 CH-18/100L:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
5,5 Bar
Arbeitsleistung bis:
1,3 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
Ja
Einschalt Druck einstellbar :
Ja
Technische Daten Kreiselpumpe:
Eingangsspannung:
230 Volt
Förderhöhe:
55 Meter
Arbeitsleistung bis:
1,3 kW
Max. Druck:
5,5 bar
Max. Fördermenge:
6000 l/h - 100 l/min.
Max. Ansaughöhe:
7 m bei 1 Zoll
Max. Temperatur:
35 °C
Stromaufnahme:
12 A
Schutzklasse:
IP 44
Anschluss Saug- und Druckseite:
1'' Zoll IG
Lärmpegel:
68 dB
Gewicht:
16 kg
Kabellänge:
80 cm mit Stecker
Maße:
44 x 15 x 17 cm
Technische Daten Drucksteuerung CH 18, 2,2 KW:
Eingangsspannung:
220-240 Volt
Betriebsdruck max:
10 Bar
Frequenz:
50-60Hz
Einschaltdruck:
0,3– 7,9 bar
Temperatur max:
60 °C
Stromaufnahme:
10A
Schutzklasse:
IP54
Anschluss:
2 x 1" Außengewinde
Abmessungen:
25 x 17 x 17 cm
Gewicht:
1,35 kg
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Kabellänge Stecker 80cm und Kupplung 50cm
Zeit einstellbar für automatischen Neustart
Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm
Für Pumpen geeignet bis 2,2 KW
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen,
benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Technische Daten von 100 Liter Membrankessel:
Max. Druck:
8 Bar
Wandung Stärke:
1,2 mm
Betriebstemperatur:
0-100°
Anschluss:
1 Zoll
Luftdruck:
1,7-1,9 bar
Maße Membrankessel inkl. Platte:
LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:
LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Trinkwasser geeignet !!
EPDM Membran Gummiblase
EPDM ist beständig gegen Hitze, Witterung und Ozon
!! Achtung!!
Bitte unbedingt ca. alle 4 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,7-1,9 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen
Premium Hauswasserwerk Kreiselpumpe CMP 1300 - Top Qualität von CHM GmbH Deutschland Entdecken Sie das hochwertige Hauswasserwerk von CHM GmbH, das mit einem leistungsstarken 1300 Watt 5-stufigen Kreiselpumpensystem ausgestattet ist. Der 50 Liter Edelstahlkessel gewährleistet eine zuverlässige Wasserversorgung für Ihr Zuhause. Die laufruhige Pumpe arbeitet mit nur 68db und bietet eine Förderhöhe von bis zu 55 Metern sowie einen maximalen Druck von 5,5 bar.Der integrierte Druckschalter steuert die Pumpe automatisch an und sorgt so für eine effiziente Wasserförderung. Die technischen Daten der Kreiselpumpe sind beeindruckend: 6000 Liter pro Stunde bei einer maximalen Ansaughöhe von 8 Metern.Der 50 Liter Edelstahl-Druckkessel, der für Trinkwasser geeignet ist, gewährleistet höchste Sicherheit und Haltbarkeit. Die beiliegende Zubehörpalette, einschließlich eines 5-Wegeventils und eines Manometers, ermöglicht eine einfache Installation und Überwachung.Erleben Sie deutsche Ingenieurskunst mit dem CHM GmbH Hauswasserwerk Edelstahl. Bestellen Sie noch heute und profitieren Sie von der schnellen Lieferung am gleichen Werktag bei Bestellung bis 13:00 Uhr. Sichern Sie sich zuverlässige Wasserversorgung und Qualität für Ihr Zuhause! Technische Daten Hauswasserwerk Kreiselpumpe CMP 1300: Eingangsspannung: 220-240 Volt Maximaler Betriebsdruck: 5,5 Bar Arbeits-und Schaltleistung bis 1,3 KW Frequenz: 50-60Hz Ausschalt Druck einstellbar: Ja Einschalt Druck einstellbar : Ja Maximale Temperatur: 60 °c Stromaufnahme: 10 A Schutzklasse: IP54 Anschluss: 2 x 1"Außengewinde Abmessungen: 25 x 17 x17 cm Gewicht: 1,6 kg Technische Daten Kreiselpumpe: Eingangsspannung: 230 Volt Förderhöhe: 55 Meter Arbeitsleistung bis: 1,3 kW Max. Druck: 5,5 bar Max. Fördermenge: 6000 l/h - 100 l/min. Max. Ansaughöhe: 7 m bei 1 Zoll Max. Temperatur: 35 °C Stromaufnahme: 12 A Schutzklasse: IP 44 Anschluss Saug- und Druckseite: 1'' Zoll IG Lärmpegel: 68 dB Gewicht: 16 kg Kabellänge: 80 cm mit Stecker Maße: 44 x 15 x 17 cm Achtung: Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!! Technische Daten von 50 Liter Membrankessel: Max. Druck: 8 Bar Wandung Stärke: 1,3 mm Betriebstemperatur: 0-100° Anschluss: 1 Zoll Luftdruck: 1,8-2,0 bar Maße Membrankessel inkl.Platte: LxBxH 55 x 44 x 38 cm Maße Pumpenplatte: LxBxH 20 x 16,5 x 6,5 cm Edelstahl Flansch Butyl Membran Gummiblase !! Achtung!! Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen. Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen. Trinkwasser geeignet. Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen Technische Daten - Druckschalters PS02: Schaltdruck: 1,5 bar Betriebsdruck: max. 5 bar Versorgungsspannung: 220 V -240 V Schutzklasse: IP 44 Stromaufnahme: max. 10 A LED Betriebsanzeige: Power on, Pump on, Failure, Restart Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus Rückschlagventil: Verhindert Druckschlageffekte Anschluss: 2 x 1" Außengewinde Kabellängen: Kupplung 25 cm und Stecker 70 cm Einschaltdruck einstellbar: 1,2 - 2,6 bar Ausschaltdruck einstellbar: 2,1 - 5 bar Anschlussgewinde: 1/4" IG mit rotierender Mutter Innengewinde: 1/4" Abmessungen: 25 x 17 x 17 cm Gewicht: 1,6kg Hinweis! Beachten Sie dabei eine Hysterese von ca. 2,5 bar. Dies bedeutet, dass die Differenz zwischen Ein- und Ausschaltdruck statisch ist. Soll der gewünschte Ausschalt Druck 4 bar sein, kann bei einer Hysterese von 2,5 bar, der max. Einschaltdruck nur 1,5 bar sein. Anschließend stellen Sie den gewünschten Ausschaltdruck an der kleinen Feder, auf den gewünschten Wert ein. Beim Anziehen der Mutter wird der eingestellte Wert erhöht und beim Lösen verringert. Technische Daten Manometer für Druckschalter: Anschluss: 1/4 Zoll Anzeigenbereich: 0-10 bar Durchmesser: ca. 5 cm Wichtig! Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar. !!Garten Bewässerung mit einem 1 Zoll Schlauch beliebich Beregner anschließbar!! Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!! !Wichtig! Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist. Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden. Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs. Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !! Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung. Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht. Bitte Beachten: Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird! Lieferumfang:Druckkessel 50 Liter EdelstahlKreiselpumpe 1300 Watt Edelstahl, Druckschalter + Zubehör (5-Wegeventil + Manometer Anzeige)Ve
bindungsschlauch Pumpe/Kessel 60 cm und Verschraubung.Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.Die Lieferung besteht aus 2 Paketen!
Hauswasserwerk 50 Liter von CHM GmbH
Die Ansteuerung der Pumpe erfolgt per Druckschalter.
Einfache Steckverbindung zwischen Pumpe und Druckschalter durch Stecker und Kupplung Plug and Play !!
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Technische Daten der Pumpe:
Leistung: 1100 Watt
Spannung: 230 V / 50 Hz.
Schutzklasse: IP 44
Max. Förderhöhe: 50 m
Max. Druck: 5 bar
Max. Fördermenge: 8700 l/h
4 Schaufelräder aus Edelstahl mit Kunststoff überzogen für gute Laufruhe
robuste und rostfreie Edelstahl Welle
Max. Ansaughöhe: 8 m bei 1 Zoll (2,54 cm)
Max. Wassertemperatur: 35°C.
Anschluss Saug- und Druckseite: 11/4 Zoll und 1 Zoll
integrierter thermischer Motorschutzschalter für Überhitzungsschutz
- Kabellänge mit Stecker 50 cm
- Gesamtgewicht: 12,5 kg.
- Maße: Länge 44cm Breite 15cm Höhe 17cm
Technische Daten Druckkessel:
Membrankessel 50 Liter Edelstahl (Trinkwasser geeignet)
Max. Druck: 8 bar
Betriebstemperatur: 0-100 ° C
EPDM Membran beständig gegen Hitze, Witterung und Ozon
Anschluss 1 Zoll Wandung 1,3 mm
Gesamtgewicht: ca. 10,5 kg
Luftdruck 1,7-1,8 bar.
Bitte ca. alle 4 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen (ca. 1,7-1,8 bar).
Abmessungen Kessel + Platte:
Höhe 38 cm Länge 55 cm Durchmesser: 44 cm
Pumpenplatte: 20cm x 16,5cm x 6,5 cm
Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen.
Technische Daten Druckschalterset
Spannung 230V / 10 A Innengewinde 1/4"
Einschaltdruck 1,2 - 2,6 bar einstellbar
Ausschaltdruck 2,1 - 5 bar einstellbar
Maximaler Druck 5 bar
Kabellänge: Stecker 70 cm / Kupplung 25 cm
5 Wegeverteiler DN25 1" DN13
2 x 1" Innengewinde 1 x 1" Außengewinde
1 x 1/4" Innengewinde 1 x 1/4" Außengewinde
Länge: 7 cm
Manometer
Anzeige 0-10 Bar
Anschluss 1/4 Zoll
Anzeigenbereich: 0-10 bar
Durchmesser: ca. 5 cm
Lieferumfang:
Druckkessel 50 Liter Edelstahl
Kreiselpumpe 1100 Watt Edelstahl, Druckschalter + Zubehör (5-Wegeventil + Manometer Anzeige)
Verbindungsschlauch Pumpe/Kessel 60 cm und Verschraubung.
Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.
Die Lieferung besteht aus 2 Paketen
1 x Druckkessel
1 x Gartenpumpe 1 x Zubehör
Hauswasserwerk 10 SC CF 100L von CHM GmbH
Leistungsstarkes und zuverlässiges Wasserpumpensystem
Das Hauswasserwerk 10 SC CF 100L von CHM GmbH bietet herausragende Leistung und Zuverlässigkeit für die Wasserversorgung. Mit einem beeindruckenden Druck von 11 Bar und einer maximalen Fördermenge von 8600 L/h (100 L/min) ist dieses System perfekt für vielfältige Anwendungen, einschließlich Gartenbewässerung und Haushaltsgebrauch.
Das automatische Drucksteuerungssystem ermöglicht eine einfache Ein-/Ausschaltung der Pumpe, wobei der einstellbare Druck individuell angepasst werden kann. Der integrierte Trockenlaufschutz schützt die Pumpe vor Schäden bei Wassermangel.
Die Kreiselpumpe mit 2200 Watt verfügt über eine robuste Edelstahlwelle und 10 Schaufelräder, die mit Kunststoff überzogen sind, um eine reibungslose Laufruhe zu gewährleisten. Die Pumpe eignet sich ideal für den Anschluss an Brunnen oder Zisternen, vorausgesetzt, ein Rückschlagventil oder Fußventil ist vorhanden.
Der 100 Liter Membrankessel ergänzt das System und sorgt für eine gleichmäßige Wasserzufuhr. Mit einem maximalen Druck von 16 Bar und einer robusten Butyl-Membran ist der Kessel langlebig und hitzebeständig. Die zusätzliche Verchromung des Flanschs gewährleistet Schutz.
Die elektronische Druckregelung CH 20 2.2 ermöglicht eine präzise Steuerung des Betriebsdrucks und bietet Trockenlaufschutz. Der Kessel und der Filter sorgen für eine optimale Wasserqualität und verlängern die Lebensdauer der Pumpe.
Erleben Sie eine effiziente und zuverlässige Wasserversorgung mit dem Hauswasserwerk HMC-10 SC CF 100L von CHM GmbH. Das Paket enthält alle benötigten Komponenten für eine einfache Selbstmontage. Bestellen Sie jetzt und profitieren Sie von erstklassiger Qualität und Leistung.
Technische Daten Hauswasserwerk HMC-10 SCS 100L:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
11 Bar
Arbeits-und Schaltleistung bis
2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar)
Einschalt Druck einstellbar :
Ja
Maximale Temperatur:
35 °c
Stromaufnahme:
10 A
Schutzklasse:
IP44
Technische Daten Kreiselpumpe 2200 Watt:
Spannung:
230 V / 50 Hz
Schutzklasse:
IP 44
Förderhöhe:
110 m
Max. Druck:
11 bar
Max. Fördermenge:
8600 L/h - 143 L/min.
Max. Ansaughöhe:
8 m bei 1,25 Zoll
Max. Wassertemperatur:
35°C
Kabellänge:
60 cm (ohne Stecker)
Anschluss Saug- und Druckseite:
1,25 Zoll IG
Maße Pumpe:
LxBxH 54 x 18 x 22 cm
Anschluss Saug- und Druckseite:
1 Zoll IG
Robuste und rostfreie Edelstahlwelle
10 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Die Pumpe hat 4 Aufnahmen unten für die Montage z.B. auf einem Druckkessel!!
Technische Daten von 100 Liter Membrankessel:
Max. Druck:
16 Bar
Wandung Stärke:
1,2 mm
Betriebstemperatur:
0-100°
Anschluss:
1 Zoll
Luftdruck:
1,8-2,0 bar
Maße Membrankessel inkl.Platte:
LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:
LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Butyl Membran
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen
Technische Daten elektronischer Druckregler CH 20 2.2:
Eingangsspannung:
220-240 Volt
Maximaler Betriebsdruck:
10 Bar
Arbeits-und Schaltleistung:
bis 2,2 KW
Frequenz:
50-60Hz
Ausschalt Druck einstellbar:
0,5 - 9,8 Bar
Einschalt Druck einstellbar :
0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck
Max. Temperatur:
60°
Stromaufnahme:
16 A
Schutzklasse:
IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:
Verhindert Druckschlageffekte
Anschluss:
2 x 1" Außengewinde
Kabellängen:
Kupplung 50 cm und Stecker 90 cm
Abmessungen:
25 x 17 x 17 cm
Zeit einstellbar für automatischen Neustart
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Funktionsweise Trockenlaufschutz / Rückschlagventil:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Technische Daten Vorfilter Pumpe 10" Filter für 6000l/h: (Achtung aktuell liefern wir den blauen Filter siehe Einzelbilder mit, nicht den schwarzen)
Wassertemperatur:
45 ° C
Wasserdurchfluss:
6000 l/h
Siebeinsatz aus Nylon:
60 µm
Eingang:
1 Zoll Innengewinde Messing Buchse
Ausgang:
1 Zoll Innengewinde Messing Buchse
Anschlussgewinde:
G1 '' (Gewindedurchmesser 33,3 mm)
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen:
Ø 110 mm Länge: 310 mm
Achtung:
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Wichtig
Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 4 Beregner anschließbar
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.
Die Lieferung besteht aus 3 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 2 x Doppelnippel, 1 x Verlängerung und Schrauben)
zur selbstständigen Montage geliefert
Technische Daten Kreiselpumpe:
1500 Watt 1,5 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 85 m
Max. Druck: 8,5 Bar
Max. Fördermenge: 8400 L/h – 170l/min.
Robuste und rostfreie Edelstahl Welle
8 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1''Zoll IG
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 30 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm
Technische Daten Membrankessel:
Max. Druck: 10 Bar Max. Test Druck 10 Bar
Wandung 50 L: 1,2 mm
Betriebstemperatur: 0-100 °
Anschluss 1 Zoll Edelstahl Flansch
Luftdruck 1,9-2,0 bar
Abmessungen Kessel + Platte:
Höhe 47 cm Länge 69 cm Durchmesser 44 cm.
Pumpenplatte: 20cm x 16,5cm.
Achtung !! Dieses Hauswasserwerk eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Technische Daten elektronischer Druckregler
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe: Aktuell liefern wir aufgrund von Lagerbestand den blauen Vorfilter siehe Einzelbild mit, nicht den schwarzen Filter.
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C saugseitig
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Lieferumfang:
Druckkessel 50 Liter Edelstahl, Kreiselpumpe 1500 Watt Inox, Pumpensteuerung, Wasserfilter 6000 l/h
Verbindungsschlauch Pumpe/Kessel inkl. Verschraubung/Reduzierung/Doppelnippel und Anschlusskabel.
Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.
Bedienungsanleitung Deutsch/Englisch
Die Lieferung besteht aus 3 Paketen !
Hauswasserwerk mit Tiefbrunnenpumpe 4 Zoll 3 % sandverträglich von CHM GmbH !!Technische Details:10 Stück schwimmend gelagerte Förderscheiben aus MessingDaher ist es möglich Sandanteile bis zu 5% zu verarbeitenMotorwelle und Kugellager aus EdelstahlFördermenge: max.83 L l/min - 5000 L/h.Pumpenhöhe: 120 cm.Durchmesser: Mit Kabelführung 9,5 cm.Pumpe passt nur knapp in ein 100´er (10cm) Brunnen Rohr !!!Besser ein Brunnerohr mit mindestens 10,5 cm Durchmesser !!Leistung: 750 WattSpannung: 230V/50Hz.Förderhöhe: 79 Meter Max Druck: 7,9 bar.Eintauchtiefe: siehe Kabellänge >> 20 MeterSchutzklasse IP 44Gehäuse aus EdelstahlRohranschluss aus Messing: 1 1/4 Zoll Innengewinde =39mmGewicht ca. 17 kg. Max. Anzahl der Schaltungen: 20 x / Std.Pumpe muss mindesten 45 cm im Wasser sein wegen der Saughöhe !!Technische Daten Membrankessel 50 L:Max. Druck: 8 BarMax. Test Druck 8 BarWandung: 1,2 mmBetriebstemperatur: 0-100 ° CButyl Membran Made in Italy- Gummiblase für Wasserspeicherung auswechselbarAnschluss 1 Zoll Flansch verchromtLuftdruck/Vordruck: 1,8-2,0 BarAbmessungen Kessel + Platte:Höhe 38 cm Länge 55 cm Durchmesser: 34 cmPumpenplatte:20cm x 16,5cm x 6,5cmDer Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen !!!!! Achtung!! Bitte unbedingt ca. alle 2-3 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.Digitale vollautomatische PumpensteuerungTechnische Daten:Eingangsspannung: 220-240 VoltMaximaler Betriebsdruck: 10 BarFür Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFrequenz: 50-60HzZeit einstellbar für automatischen NeustartEinschaltdruck: 0,3– 7,9 bar einstellbarAusschaltdruck: 0,5 - 9,8 Bar einstellbarMaximale Temperatur: 60 °Stromaufnahme: 10 A Schutzklasse: IP54Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel ausRückschlagventil: Verhindert DruckschlageffekteAbstand zwischen beiden Wasserdurchflüssen Eingang/Ausgang Gewindeanschlüsse = 170 mmAnschluss: 2 x 1" AußengewindeKabellänge Stecker 80cm und Kupplung 50cmAbmessungen: 25 x 17 x 17 cmGewicht: 1,35 kgInstallation wie folgt: Brunnenpumpe, Steigleitung dann Druckschalter, nachdem Druckschalter zwei Abgänge (mittels z.B. 3 Wegeverteiler)einmal zum Kessel und einmal zu Ihrer Versorgungsleitung bzw. Verbraucher
Heizungspumpe CRS 25/6-130 Die 3-Stufen Umwälzpumpe von CHM GmbH ist die ideale Lösung für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen. Mit technischen Details, die höchsten Ansprüchen gerecht werden, bietet diese Pumpe herausragende Leistung und Effizienz.Die CRS 25/6-130 Pumpe beeindruckt mit einer Einbaulänge von 130 mm und einem 1,5 Zoll AG Anschluss an die Pumpe (G 1½" 48,0mm). Die mitgelieferte Überwurfmutter (1 Zoll IG) ermöglicht eine einfache Installation (31,1mm). Mit einem Nennmaß von DN 25 (R 1") gewährleistet sie eine zuverlässige Funktion.Die Stromversorgung erfolgt bei 230V - 50Hz und die Arbeitstemperatur kann zwischen 2°C und 110°C liegen. Die maximale Förderhöhe beträgt 6 m, und sie kann beeindruckende 56 L/min fördern. Das CE GS Zertifikat und IP 42 Schutz garantieren höchste Sicherheit.Die Pumpe bietet eine manuelle 3-Stufen-Drehzahlschaltung: Stufe 1: 46 Watt bei 3m Förderhöhe Stufe 2: 67 Watt bei 5m Förderhöhe Stufe 3: 93 Watt bei 6m FörderhöheDas Gehäuse aus Gusseisen sorgt für Robustheit und Stabilität, während der maximale Druck von 6 bar den zuverlässigen Betrieb gewährleistet. Im Lieferumfang enthalten sind 2x Dichtsatz, 2x Verschraubung und eine Bedienungsanleitung für eine mühelose Installation und Wartung. Das hochwertige Keramik Lager verlängert die Lebensdauer der Pumpe.Mit der 3-Stufen Umwälzpumpe von CHM GmbH erhalten Sie eine erstklassige Pumpe, die Ihre Heizungs- und Solaranlagen effizient betreibt und für langfristige Zufriedenheit sorgt. Vertrauen Sie auf Qualität, Leistung und Langlebigkeit dieser erstklassigen Umwälzpumpe. Technische Daten - Heizungspumpe CRS 25/6-130 : Max Druck: 6 bar Drehzahlschaltung: max. 93w Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Betriebstemperatur: max. 110°C Max. Förderhöhe: 6 m Max. Fördermenge: 56 L/min. Anschluss an Pumpe: 1/4" Beiliegende Überwurfmutter: 1" Einbaulänge: 130mm Gewicht: 3 kg Hinweis: Typ: CRS 25/6-130 Hochwertiges Keramik Lager Mit manueller 3-Stufen- Drehzahlschaltung Hochwertiges Keramik Lager für lange Lebensdauer Gehäuse aus Gusseisen Lieferumfang: 1x Heizungspumpe CRS 25/6-130 2x Dichtsatz 2x Verschraubung 1x Bedienungsanleitung
Heizungspumpe CRS25/6-180 Entdecken Sie die leistungsstarke Heizungspumpe CRS25/6-180 von CHM GmbH - die ideale 3-Stufen Umwälzpumpe für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen. Diese Pumpe bietet erstklassige technische Details für eine zuverlässige Leistung.Mit einer Einbaulänge von 180 mm und einem Anschluss von 1,5 Zoll AG (G 1½"48mm) ist die CRS25/6-180 einfach zu installieren. Die Nennmaße von DN 25 (R 1") gewährleisten einen effizienten Durchfluss. Die Stromversorgung von 230V - 50Hz und die Arbeitstemperatur von 2 - 110°C ermöglichen eine vielseitige Anwendung.Die CRS25/6-180 erreicht eine maximale Förderhöhe von 6 m und eine Fördermenge von 56 L/min. Die manuelle 3-Stufen-Drehzahlschaltung bietet Ihnen Flexibilität in der Leistungsanpassung.Die Pumpe bietet eine manuelle 3-Stufen-Drehzahlschaltung: Stufe: 46 Watt bei 2m Förderhöhe Stufe: 67 Watt bei 5m Förderhöhe Stufe: 93 Watt bei 6m FörderhöheDas hochwertige Keramik Lager sorgt für eine lange Lebensdauer und minimiert Wartungskosten. Das Gehäuse aus robustem Gusseisen und die Maximaldruckkapazität von 6 bar machen diese Pumpe zu einer langlebigen Investition.Zertifiziert nach CE und GS Standards sowie mit Schutzklasse IP 42 bietet die CRS25/6-180 Sicherheit und Zuverlässigkeit für Ihre Anlagen. Mit einem Gewicht von 3 kg ist sie leicht zu handhaben. Überzeugen Sie sich von der Qualität und Leistungsfähigkeit der Heizungspumpe CRS25/6-180 von CHM GmbH für Ihre Heizungs- und Solaranwendungen. Technische Daten - Heizungspumpe CRS25/6-180: Betriebsdruck: max. 6 bar Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Betriebstemperatur: max. 110°C Max. Förderhöhe: 6m Max. Fördermenge: 56 L/min Anschluss an Pumpe: 1/4" Beiliegende Überwurfmutter: 1" Außengewinde Einbaulänge: 180mm Gewicht: 3 kg Hinweis: Typ: CRS 25/6-180 Hochwertiges Keramik Lager Mit manueller 3-Stufen- Drehzahlschaltung Hochwertiges Keramik Lager für lange Lebensdauer Gehäuse aus Gusseisen Lieferumfang: 1x Heizungspumpe CRS 25/6-180 2x Dichtsatz, 2x Verschraubung, 1x Bedienungsanleitung
Heizungspumpe CPI 15-1.5 Die Heizungspumpe CPI 15-1.5 ist ein leistungsstarkes und zuverlässiges Gerät für Ihre Heizungsanlage. Mit einem Netzanschluss von 230V 50Hz ist sie ideal für den Einsatz in verschiedenen Haushalten geeignet. Die kompakte Einbaulänge von 83-85 mm ermöglicht eine einfache Installation in Ihrem System.Die Heizungspumpe verfügt über einen Anschluss von 1/2" und ein 100 cm langes Kabel, was Flexibilität bei der Platzierung ermöglicht. Mit einer beeindruckenden max. Fördermenge von 13 L/Min und einer max. Förderhöhe von 1,3 Metern sorgt sie für eine effiziente Wärmeübertragung.Das Gerät kann Medientemperaturen von 2 bis 95 °C und Umgebungstemperaturen von 2 bis 40 °C problemlos bewältigen. Der max. Betriebsdruck beträgt beeindruckende 10 bar, was für einen reibungslosen Betrieb sorgt.Die Heizungspumpe CPI 15-1.5 hat eine Stromaufnahme von 28 Watt und eine Motorleistung von 28W. Die Schutzart IP42 gewährleistet einen sicheren Betrieb und schützt vor Staub und Feuchtigkeit.Mit einer Umdrehungszahl von 2600 pro Minute arbeitet die Pumpe effizient und leise, ohne Ihre Ruhe zu stören. Vertrauen Sie der Heizungspumpe CPI 15-1.5, um Ihre Heizungsanlage auf dem optimalen Betriebsniveau zu halten und ein angenehmes Raumklima zu schaffen. Technische Daten - Heizungspumpe CPI 15-1.5: max. Fördermenge: 13 L/Min max. Förderhöhe: 1,3 Meter Betriebsdruck: max. 10 bar Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Stromaufnahme: 28W Motorleistung: 28W Umdrehungen pro Minute: 2600 Max. Umgebungstemperatur: 2-40° Max. Medientemperatur: 2-95 °C Anschluss: 1/2" Kabellängen: 100 cm Abmessungen: 83-85 mm Gewicht: 1,6kg Hinweis: Zirkulationspumpe CP15 1.5 von CHM GmbH Rotorwelle aus Keramik Laufruhiger Betrieb leichte Montage Lieferumfang:Heizungspumpe CPI 15-1.5 mit Stecker und Kupplung
Heizungspumpe CRS25/4-130
Effiziente 3-Stufen-Umwälzpumpe für vielseitige Anwendungen!
Die Heizungspumpe CRS25/4-130 von CHM GmbH ist die ideale Lösung für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen. Mit einer beeindruckenden Förderhöhe von 4 m und einer maximalen Fördermenge von 50 Litern pro Minute gewährleistet sie eine zuverlässige Leistung.
Die technischen Details sind beeindruckend: Die Einbaulänge beträgt 130 mm und der Anschluss an die Pumpe erfolgt über 1,5 Zoll AG (G 1½" 48 mm). Eine beiliegende Überwurfmutter mit 1 Zoll IG (31,1 mm) ermöglicht eine sichere Verbindung. Die Pumpe verfügt über ein Nennmaß von DN 25 (R 1") und wird mit 230V - 50Hz betrieben. Die Arbeits- und Umgebungstemperatur reicht von 2°C bis 110°C.
Die Pumpe bietet eine manuelle 3-Stufen-Drehzahlschaltung:
Stufe 1: 35 Watt - 2 m Förderhöhe
Stufe 2: 50 Watt - 3 m Förderhöhe
Stufe 3: 71 Watt - 4 m Förderhöhe
Die Heizungspumpe CRS25/4-130 verfügt über ein hochwertiges Keramiklager, das eine lange Lebensdauer gewährleistet. Das Gehäuse besteht aus robustem Gusseisen, und die Pumpe ist mit CE- und GS-Zertifizierungen ausgezeichnet. Der maximale Druck liegt bei beeindruckenden 5 bar.
Der Lieferumfang enthält 2 Dichtsätze, 2 Verschraubungen und eine nützliche Bedienungsanleitung. Mit dieser hochwertigen Umwälzpumpe von CHM GmbH haben Sie eine zuverlässige Lösung für verschiedenste Heizungs- und Wasserkreislaufanwendungen!
Technische Daten - Heizungspumpe CRS25/4-130:
Max. Druck:
5 bar
Drehzahlschaltung:
max. 71w
Versorgungsspannung:
220 V -240 V / 50 Hz
Schutzklasse:
IP 42
Betriebstemperatur:
max. 110°C
Max. Förderhöhe:
4m
Max. Fördermenge:
50 L/min
Anschluss an Pumpe:
1½"
Beiliegende Überwurfmutter:
1"
Einbaulänge:
130mm
Gewicht:
3 kg
Hinweis:
Typ: CRS 25/4-130
Mit manueller 3-Stufen- Drehzahlschaltung
Hochwertiges Keramik Lager für lange Lebensdauer
Gehäuse aus Gusseisen
Max. Druck 5 bar
Lieferumfang:
1x Heizungspumpe CRS25/4-180
2x Dichtsatz
2x Verschraubung
1x Bedienungsanleitung
Heizungspumpe CRS25/8-180 Effiziente 3-Stufen-Umwälzpumpe für vielseitige Anwendungen!Die Heizungspumpe CRS25/8-180 von CHM GmbH ist die ideale Lösung für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen. Mit einer beeindruckenden Förderhöhe von 8 m und einer maximalen Fördermenge von 115 Litern pro Minute gewährleistet sie eine zuverlässige Leistung.Die technischen Details sind beeindruckend: Die Einbaulänge beträgt 180 mm und der Anschluss an die Pumpe erfolgt über 1,5 Zoll AG (G 1½" 48 mm). Eine beiliegende Überwurfmutter mit 1 Zoll IG (31,1 mm) ermöglicht eine sichere Verbindung. Die Pumpe verfügt über ein Nennmaß von DN 25 (R 1") und wird mit 230V - 50Hz betrieben. Die Arbeits- und Umgebungstemperatur reicht von 2°C bis 110°C.Die Pumpe bietet eine manuelle 3-Stufen-Drehzahlschaltung: Stufe 1: 135 Watt - 5 m Förderhöhe Stufe 2: 190 Watt - 7 m Förderhöhe Stufe 3: 245 Watt - 8 m FörderhöheDie Heizungspumpe CRS25/8-180 verfügt über ein hochwertiges Keramiklager, das eine lange Lebensdauer gewährleistet. Das Gehäuse besteht aus robustem Gusseisen, und die Pumpe ist mit CE- und GS-Zertifizierungen ausgezeichnet. Der maximale Druck liegt bei beeindruckenden 8 bar.Der Lieferumfang enthält 2 Dichtsätze, 2 Verschraubungen und eine nützliche Bedienungsanleitung. Mit dieser hochwertigen Umwälzpumpe von CHM GmbH haben Sie eine zuverlässige Lösung für verschiedenste Heizungs- und Wasserkreislaufanwendungen! Technische Daten - Heizungspumpe CRS25/8-180: Max. Druck: 8 bar Drehzahlschaltung: max. 245w Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Betriebstemperatur: max. 110°C Max. Förderhöhe: 8m Max. Fördermenge: 115 L/min Anschluss an Pumpe: 1½" Beiliegende Überwurfmutter: 1" Einbaulänge: 180mm Gewicht: 3 kg Hinweis: Typ: CRS 25/8-180 Mit manueller 3-Stufen- Drehzahlschaltung Hochwertiges Keramik Lager für lange Lebensdauer Gehäuse aus Gusseisen Max. Druck 8 bar Lieferumfang: 1x Heizungspumpe CRS25/8-180 2x Dichtsatz 2x Verschraubung 1x Bedienungsanleitung
Heizungspumpe CRS32/8-180 Effiziente 3-Stufen-Umwälzpumpe für vielseitige Anwendungen!Die Heizungspumpe CRS32/8-180 von CHM GmbH ist die ideale Lösung für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen. Mit einer beeindruckenden Förderhöhe von 8 m und einer maximalen Fördermenge von 135 Litern pro Minute gewährleistet sie eine zuverlässige Leistung.Die technischen Details sind beeindruckend: Die Einbaulänge beträgt 180 mm und der Anschluss an die Pumpe erfolgt über 2 Zoll AG -(G 1½" 59,0mm). Eine beiliegende Überwurfmutter mit 1 Zoll IG (39,0mm) ermöglicht eine sichere Verbindung. Die Pumpe verfügt über ein Nennmaß von DN 25 (R 1") und wird mit 230V - 50Hz betrieben. Die Arbeits- und Umgebungstemperatur reicht von 2°C bis 110°C.Die Pumpe bietet eine manuelle 3-Stufen-Drehzahlschaltung: Stufe 1: 150 Watt - 5 m Förderhöhe Stufe 2: 220 Watt - 7 m Förderhöhe Stufe 3: 245 Watt - 8 m FörderhöheDie Heizungspumpe CRS32/8-180 verfügt über ein hochwertiges Keramiklager, das eine lange Lebensdauer gewährleistet. Das Gehäuse besteht aus robustem Gusseisen, und die Pumpe ist mit CE- und GS-Zertifizierungen ausgezeichnet. Der maximale Druck liegt bei beeindruckenden 8 bar.Der Lieferumfang enthält 2 Dichtsätze, 2 Verschraubungen und eine nützliche Bedienungsanleitung. Mit dieser hochwertigen Umwälzpumpe von CHM GmbH haben Sie eine zuverlässige Lösung für verschiedenste Heizungs- und Wasserkreislaufanwendungen! Technische Daten - Heizungspumpe CRS32/8-180: Max. Druck: 8 bar Drehzahlschaltung: max. 245w Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Betriebstemperatur: max. 110°C Max. Förderhöhe: 8m Max. Fördermenge: 135 L/min Anschluss an Pumpe: 2" Beiliegende Überwurfmutter: 1" Einbaulänge: 180mm Gewicht: 3 kg Hinweis: Typ: CRS 32/8-180 Mit manueller 3-Stufen- Drehzahlschaltung Hochwertiges Keramik Lager für lange Lebensdauer Gehäuse aus Gusseisen Max. Druck 8 bar Lieferumfang: 1x Heizungspumpe CRS32/8-180 2x Dichtsatz 2x Verschraubung 1x Bedienungsanleitung
Hocheffiziente Heizungspumpe CRS25/6-180
Hocheffizienzpumpe 25-60/180 mit geringem Stromverbrauch Energieklasse: Klasse A für vielseitige Anwendungen!
Die Hocheffizienzpumpe / Umwälzpumpe ist für die Wasserumwälzung in Zentralheizungen und Solaranlagen konzipiert.
Der Betrieb der Pumpen automatisch steuert und bietet die Möglichkeit, einen von 8 Betriebsmodi zu wählen, je nach den Erfordernissen der Anlage.
Der Stromverbrauch beträgt 1/10 bis 1/3 im Vergleich zu manuellen Pumpen.
Heizungsanlagen, Zirkulation, Fußbodenheizung, Klimaanlagen, Solaranlagen
Heizsystem mit Nachtbetrieb
Klimatisierung-Industrielles Kreislaufsystem
Zentralheizungsanlage und Warmwasserbereitung.
Heizsystem mit fester Temperatur und variablem Durchfluss
Heizsystem mit variabler Rohrleitungstemperatur
Hocheffizienzpumpe: geringer Stromverbrauch
Energie-Effizienz-Klassifizierung: EEI < 0.23
Schutzart IP44 Schutzklasse 1
Sehr leiser Betrieb: <43dB (A)
Einfach zu installieren
Gekapselter Motor
Wartungsfrei
Entspricht den Europäischen Normen EN 60335-1 und EN 60335-2-51
Mit einer beeindruckenden Förderhöhe von 4 m und einer maximalen Fördermenge von 55 Litern pro Minute gewährleistet sie eine zuverlässige Leistung.
Die technischen Details sind beeindruckend:
Die Energieeffizienzpumpe hat 8 Betriebsmodi, die leicht einstellbar sind.
Neben dem Automatikmodus (Werkseinstellung) können folgende verschiedenen Betriebsarten inkl. Nachtabsenkung ausgewählt werden:
Modus Automatik (Werkseinstellung):
Die Umwälzpumpe regelt sich automatisch gemäß den Anforderungen im System.
Optimale Energieeffizienz im Automatikmodus.
Werkeinstellung empfohlen bei klassischer Installation.
Modus I, II, III:
Manuelle Auswahl der Leistungsstufen 1, 2 oder 3.
Gleichbleibende Geschwindigkeit in der jeweiligen Stufe (mit konstanter Höhe).
Modus PP1:
Regulierung der Pumpenleistung an die Anforderungen im System.
Minimale Proportionaldruck-Kurve.
Empfohlener Modus in Fällen, in denen die Pumpenleistung im "Auto"-Modus nicht ausreicht.
Modus PP2:
Regulierung der Pumpenleistung an die Anforderungen im System.
Maximale Proportionaldruck-Kurve.
Empfohlener Modus in Fällen, in denen die Pumpenleistung im "Auto"-Modus nicht ausreicht.
Modus CP1:
Regulierung Pumpenleistung unabhängig der Anforderungen im System.
Minimale Proportionaldruck-Kurve.
Modus CP2:
Gleichbleibende Pumpenleistung unabhängig der Anforderungen im System.
Maximale Proportionaldruck-Kurve.
Nachtabsenkung:
Die Umwälzpumpe erkennt die Temperaturabsenkung im Heizsystem (Nachbetrieb bei Heizungen) durch den eigebauten Temperatursensor, und reduziert die Leistung im Nachtbetrieb.
Wenn die Heiztemperatur wieder steigt, schaltet die Pumpe automatisch wieder in den gewählten Betriebsmodus zurück.
Optimale Energieeffizienz im Automatikmodus (minimaler Energieverbrauch).
Zusätzlich: Anzeige des aktuellen Stromverbrauchs auf dem Pumpendisplay.
Heizungswasser entsprechend VDI 2025
Wasser und Wasser/Glykol-Gemisch im Verhältnis 1:1.
Max. Fördermenge bei Stufe 3 45 Watt = 55L/min (3300 L/h)
Max. Leistung P: I-5 Watt; II-33Watt; III-45Watt
Max. Förderhöhe H(m): Stufe 1= 3m, Stufe 2= 5m, Stufe 3 = 6m
Technische Daten - Heizungspumpe CRS25/4-180:
Max. Druck:
6 bar
Energieverbrauch:
5W - 45W (abhängig vom Modus)
Versorgungsspannung:
220 V -240 V / 50 Hz
Schutzklasse:
IP 44
Pumpbare Flüssigkeiten:
-10°C bis + 100°C
Max. Förderhöhe:
6 m
Max. Fördermenge:
55 L/min (3300 l/h)
Anschluss an Pumpe:
1 1/2" (47 mm)
Beiliegende Überwurfmutter:
1 Zoll IG (31,1mm)
Einbaulänge:
180 mm
Einbautiefe:
169 mm
Kabellänge:
0,4 m
Abmessungen ( L x B x T ):
18 cm x 9,8cm x 16,9 cm
Gewicht:
3 kg
Hinweis:
Typ: Auto CRS 25/6-180
Hochwertiges Keramik Lager für lange Lebensdauer
Gehäuse aus Gusseisen
Max. Druck 6 bar
Lieferumfang:
1x Heizungspumpe CRS25/6-180
1x Bedienungsanleitung
Heizungspumpe CRS 32/4-180 Die Heizungspumpe CRS 32/4-180 ist eine erstklassige 3-Stufen-Umwälzpumpe von CHM GmbH, die speziell für Heizungs-, Solar- und ähnliche Wasserkreislaufanlagen entwickelt wurde. Mit ihren technischen Details und beeindruckenden Funktionen ist sie die ideale Wahl für effiziente Wasserkreisläufe.Die CRS 32/4-180 bietet eine robuste Bauweise mit einem Gehäuse aus hochwertigem Gusseisen und einem langlebigen Keramik Lager. Dadurch wird eine lange Lebensdauer gewährleistet. Sie verfügt über eine Einbaulänge von 180 mm und kann problemlos an Pumpe mit 2 Zoll AG angeschlossen werden. Die beiliegende Überwurfmutter mit 1,25 Zoll IG sorgt für eine sichere Verbindung. Dank der manuellen 3-Stufen-Drehzahlschaltung kann die Pumpe je nach Bedarf betrieben werden: Stufe 1: 35 Watt, Förderhöhe von 2 m Stufe 2: 50 Watt, Förderhöhe von 3 m Stufe 3: 71 Watt, Förderhöhe von 4 m Die CRS 32/4-180 arbeitet mit einer Stromversorgung von 230V - 50Hz und erzeugt eine beeindruckende maximale Fördermenge von 52L/min. Mit einem Maximaldruck von 5 bar und der Schutzklasse IP42 ist die Pumpe zuverlässig und sicher im Betrieb.Zertifizierungen wie CE und GS bestätigen die hohe Qualität und Sicherheit der Pumpe. Die einfache Handhabung und die energiesparende Funktionsweise machen sie zu einer ausgezeichneten Wahl für moderne Wasserkreislaufsysteme. Ob für private Heizungsanlagen oder professionelle Solaranwendungen, die Heizungspumpe CRS 32/4-180 überzeugt durch ihre Leistung und Zuverlässigkeit. Technische Daten - Heizungspumpe CRS 32/4-180 : Max. Druck: 5 bar Drehzahlschaltung: max. 71w Versorgungsspannung: 220 V -240 V / 50 Hz Schutzklasse: IP 42 Betriebstemperatur: max. 110°C Max. Förderhöhe: 4m Max. Fördermenge: 52 L/min Anschluss an Pumpe: 2 Zoll Beiliegende Überwurfmutter: 1,25 Zoll Abmessungen: 180mm Gewicht: 3 kg Hinweis: Typ: CRS 32/4-180 Hochwertiges Keramik Lager Mit manueller 3-Stufen- Drehzahlschaltung Hochwertiges Keramik Lager für lange Lebensdauer Gehäuse aus Gusseisen Lieferumfang: 1x Heizungspumpe CRS 32/4-180 2x Dichtsatz 2x Verschraubung 1x Bedienungsanleitung
