Hauswasserwerk 10 SC NCF100L 16 Bar CH20 11 Bar

Produktinformationen "Hauswasserwerk 10 SC NCF100L 16 Bar CH20 11 Bar"

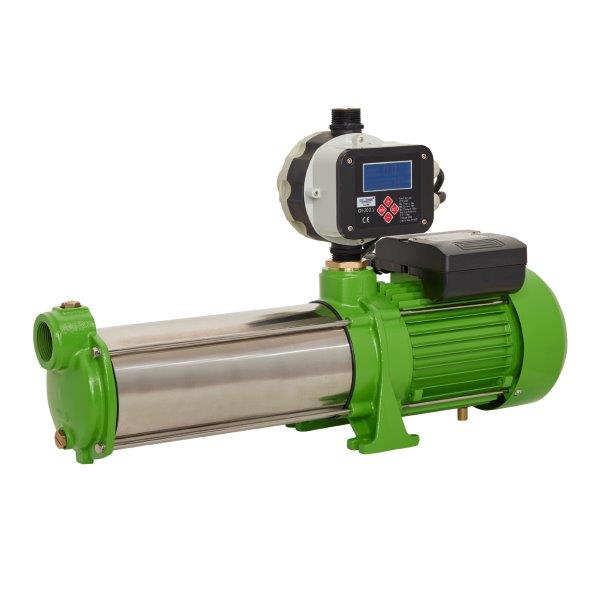

Hauswasserwerk 10 SC CF 100L von CHM GmbH

Leistungsstarkes und zuverlässiges Wasserpumpensystem


Das Hauswasserwerk 10 SC CF 100L von CHM GmbH bietet herausragende Leistung und Zuverlässigkeit für die Wasserversorgung. Mit einem beeindruckenden Druck von 11 Bar und einer maximalen Fördermenge von 8600 L/h (100 L/min) ist dieses System perfekt für vielfältige Anwendungen, einschließlich Gartenbewässerung und Haushaltsgebrauch.

Das automatische Drucksteuerungssystem ermöglicht eine einfache Ein-/Ausschaltung der Pumpe, wobei der einstellbare Druck individuell angepasst werden kann. Der integrierte Trockenlaufschutz schützt die Pumpe vor Schäden bei Wassermangel.

Die Kreiselpumpe mit 2200 Watt verfügt über eine robuste Edelstahlwelle und 10 Schaufelräder, die mit Kunststoff überzogen sind, um eine reibungslose Laufruhe zu gewährleisten. Die Pumpe eignet sich ideal für den Anschluss an Brunnen oder Zisternen, vorausgesetzt, ein Rückschlagventil oder Fußventil ist vorhanden.

Der 100 Liter Membrankessel ergänzt das System und sorgt für eine gleichmäßige Wasserzufuhr. Mit einem maximalen Druck von 16 Bar und einer robusten Butyl-Membran ist der Kessel langlebig und hitzebeständig. Die zusätzliche Verchromung des Flanschs gewährleistet Schutz.

Die elektronische Druckregelung CH 20 2.2 ermöglicht eine präzise Steuerung des Betriebsdrucks und bietet Trockenlaufschutz. Der Kessel und der Filter sorgen für eine optimale Wasserqualität und verlängern die Lebensdauer der Pumpe.

Erleben Sie eine effiziente und zuverlässige Wasserversorgung mit dem Hauswasserwerk HMC-10 SC CF 100L von CHM GmbH. Das Paket enthält alle benötigten Komponenten für eine einfache Selbstmontage. Bestellen Sie jetzt und profitieren Sie von erstklassiger Qualität und Leistung.



Technische Daten Hauswasserwerk HMC-10 SCS 100L:

Eingangsspannung:         220-240 Volt
Maximaler Betriebsdruck:   11 Bar
Arbeits-und Schaltleistung bis    2,2 KW
Frequenz:    50-60Hz
Ausschalt Druck einstellbar:    0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar)
Einschalt Druck einstellbar :     Ja
Maximale Temperatur:    35 °c
Stromaufnahme:    10 A
Schutzklasse:    IP44

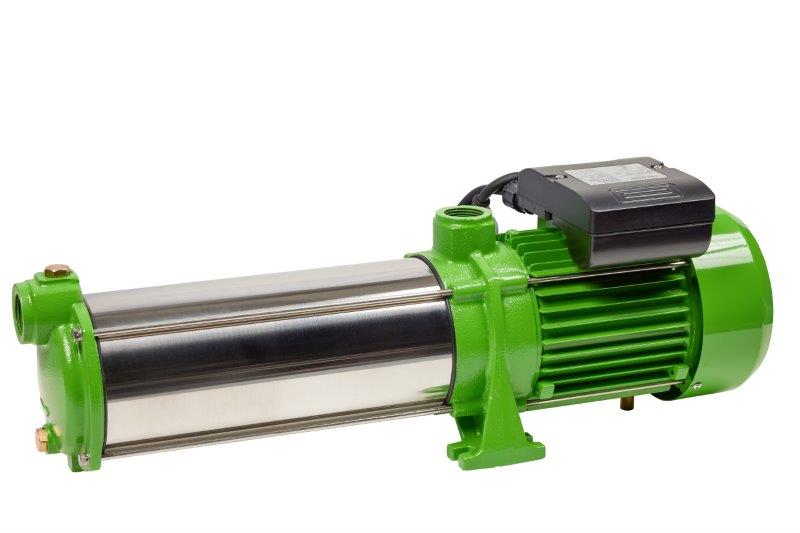

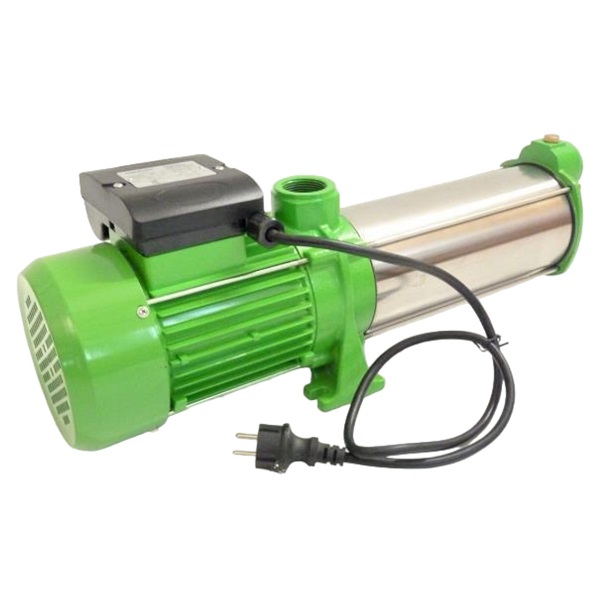

Technische Daten Kreiselpumpe 2200 Watt:

Spannung:  230 V / 50 Hz
Schutzklasse:  IP 44
Förderhöhe:  110 m
Max. Druck:  11 bar
Max. Fördermenge:  8600 L/h - 143 L/min.
Max. Ansaughöhe:  8 m bei 1,25 Zoll
Max. Wassertemperatur:  35°C
Kabellänge:  60 cm (ohne Stecker)
Anschluss Saug- und Druckseite: 1,25 Zoll IG
Maße Pumpe:  LxBxH 54 x 18 x 22 cm
Anschluss Saug- und Druckseite:  1 Zoll IG
Robuste und rostfreie Edelstahlwelle
10 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Die Pumpe hat 4 Aufnahmen unten für die Montage z.B. auf einem Druckkessel!!

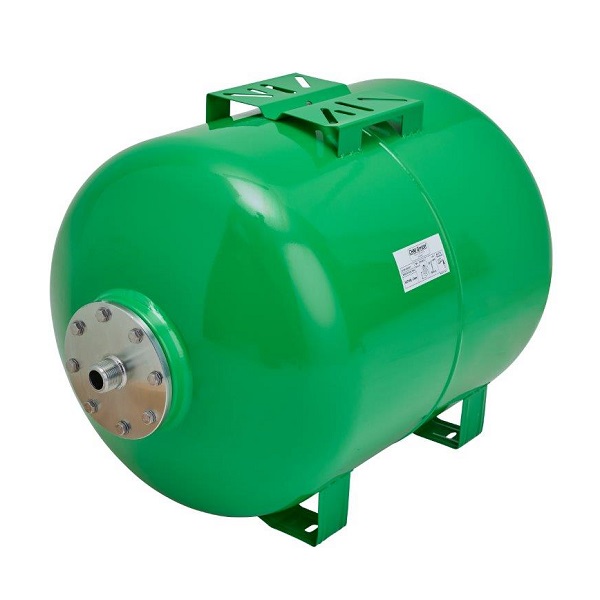

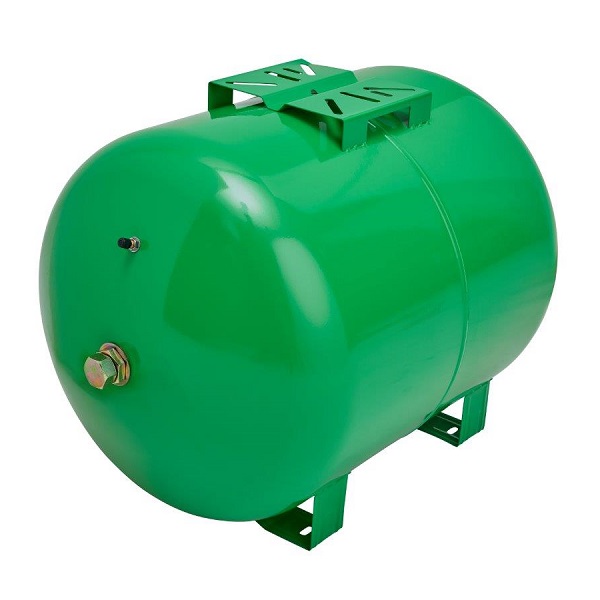

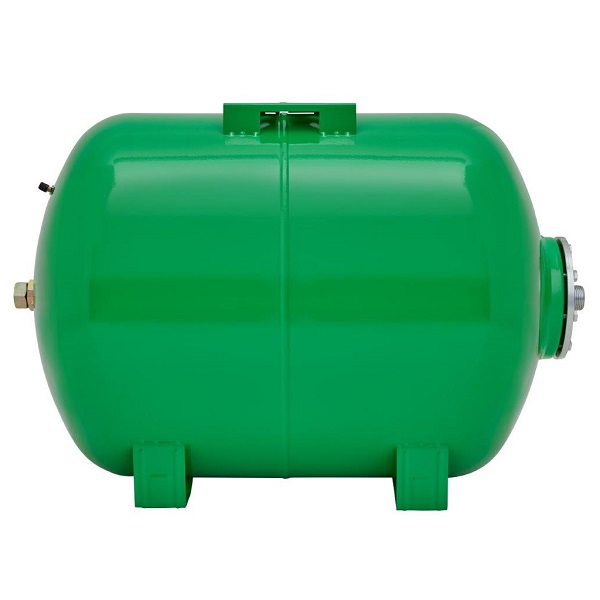

Technische Daten von 100 Liter Membrankessel:

Max. Druck:  16 Bar
Wandung Stärke:  1,2 mm
Betriebstemperatur:  0-100°
Anschluss:  1 Zoll
Luftdruck:  1,8-2,0 bar
Maße Membrankessel inkl.Platte:  LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:  LxBxH 20 x 16,5 x 4cm
Edelstahl Flansch
Butyl Membran



!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-2,0 bar betragen.

Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen

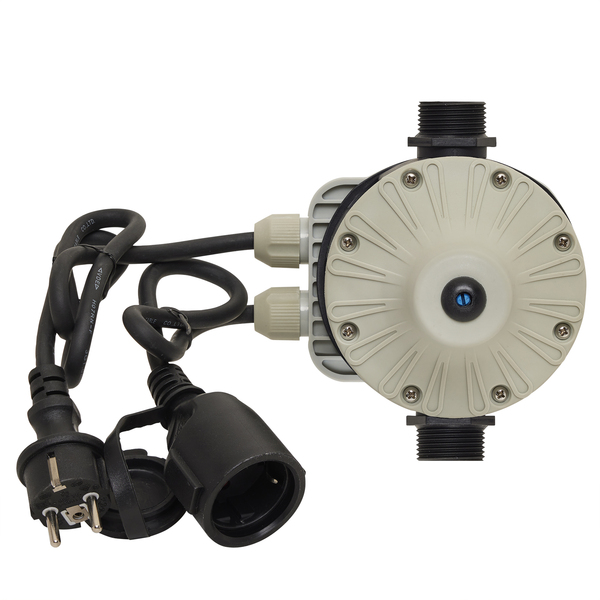

Technische Daten elektronischer Druckregler CH 20 2.2:

Eingangsspannung:  220-240 Volt
Maximaler Betriebsdruck:  10 Bar
Arbeits-und Schaltleistung:  bis 2,2 KW
Frequenz:  50-60Hz
Ausschalt Druck einstellbar:  0,5 - 9,8 Bar
Einschalt Druck einstellbar :  0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck
Max. Temperatur:  60°
Stromaufnahme:  16 A
Schutzklasse:  IP54
Trockenlaufschutz:  Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:  Verhindert Druckschlageffekte
Anschluss:  2 x 1" Außengewinde
Kabellängen:  Kupplung 50 cm und Stecker 90 cm
Abmessungen:  25 x 17 x 17 cm
Zeit einstellbar für automatischen Neustart
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Funktionsweise Trockenlaufschutz / Rückschlagventil:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.





Technische Daten Vorfilter Pumpe 10" Filter für 6000l/h: (Achtung aktuell liefern wir den blauen Filter siehe Einzelbilder mit, nicht den schwarzen)

Wassertemperatur:  45 ° C
Wasserdurchfluss:  6000 l/h
Siebeinsatz aus Nylon:  60 µm
Eingang:  1 Zoll Innengewinde Messing Buchse
Ausgang:  1 Zoll Innengewinde Messing Buchse
Anschlussgewinde:  G1 '' (Gewindedurchmesser 33,3 mm)
Größe des Filter Innenkörper:  Ø 65 mm Länge: 240 mm
Außenabmessungen:  Ø 110 mm Länge: 310 mm



Achtung:



Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.

Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!



Wichtig



Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 4 Beregner anschließbar
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.




Die Lieferung besteht aus 3 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 2 x Doppelnippel, 1 x Verlängerung und Schrauben)
zur selbstständigen Montage geliefert
