"Hauswasserwerk CMP 1300 5,5 Bar 50 L Edelstahl DS Set PS 02 verkabelt"
Hauswasserwerk CMP 1300 5,5 Bar 50 L Edelstahl DS Set PS 02 verkabelt
Premium Hauswasserwerk Kreiselpumpe CMP 1300 - Top Qualitt von CHM GmbH Deutschland
Entdecken Sie das hochwertige Hauswasserwerk von CHM GmbH, das mit einem leistungsstarken 1300 Watt 5-stufigen Kreiselpumpensystem ausgestattet ist. Der 50 Liter Edelstahlkessel gewhrleistet eine zuverlssige Wasserversorgung für Ihr Zuhause. Die laufruhige Pumpe arbeitet mit nur 68db und bietet eine Förderhöhe von bis zu 55 Metern sowie einen maximalen Druck von 5,5 bar.
Der integrierte Druckschalter steuert die Pumpe automatisch an und sorgt so für eine effiziente Wasserfürderung. Die technischen Daten der Kreiselpumpe sind beeindruckend: 6000 Liter pro Stunde bei einer maximalen Ansaughöhe von 8 Metern.
Der 50 Liter Edelstahl-Druckkessel, der für Trinkwasser geeignet ist, gewhrleistet hchste Sicherheit und Haltbarkeit. Die beiliegende Zubehrpalette, einschlielich eines 5-Wegeventils und eines Manometers, ermöglicht eine einfache Installation und berwachung.
Technische Daten Hauswasserwerk Kreiselpumpe CMP 1300
| Eingangsspannung | 220-240 Volt |
|---|---|
| Maximaler Betriebsdruck | 5,5 Bar |
| Arbeits-und Schaltleistung bis | 1,3 kW |
| Frequenz | 50-60 Hz |
| Ausschaltdruck einstellbar | Ja |
| Einschaltdruck einstellbar | Ja |
| Maximale Temperatur | 60° C |
| Stromaufnahme | 10 A |
| Schutzklasse | IP54 |
| Anschluss | 2 x 1"Außengewinde |
| Abmessungen | 25 x 17 x17 cm |
| Gewicht | 1,6 kg |

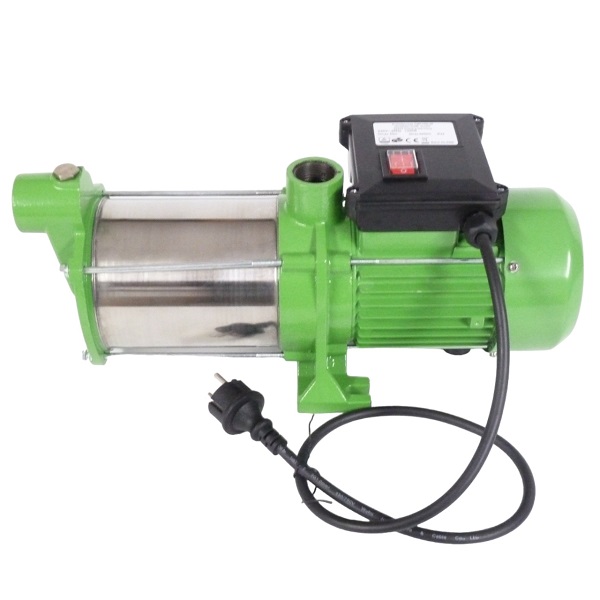

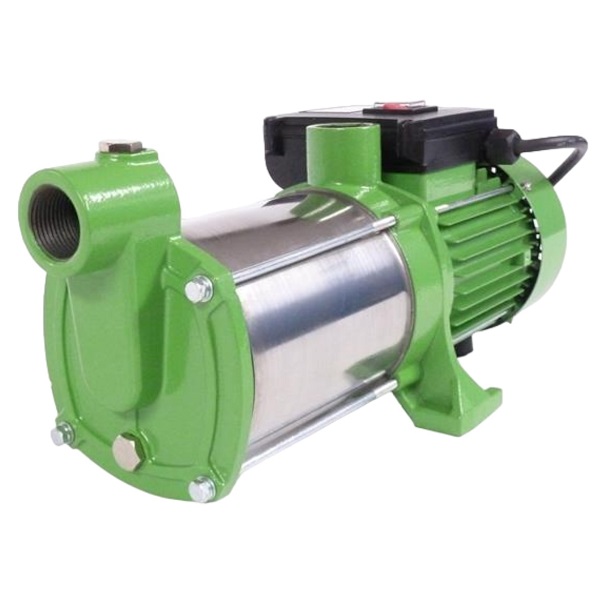

Technische Daten Kreiselpumpe
| Eingangsspannung | 230 Volt |
|---|---|
| Förderhöhe | 55 Meter |
| Arbeitsleistung bis | 1,3 kW |
| Max. Druck | 5,5 bar |
| Max. Fördermenge | 6000 l/h - 100 l/min. |
| Max. Ansaughöhe | 7 m bei 1 Zoll |
| Max. Temperatur | 35° C |
| Stromaufnahme | 12 A |
| Schutzklasse | IP 44 |
| Anschluss Saug- und Druckseite | 1'' Zoll IG |
| Lärmpegel | 68 dB |
| Gewicht | 16 kg |
| Kabellnge | 80 cm mit Stecker |
| Maße | 44 x 15 x 17 cm |

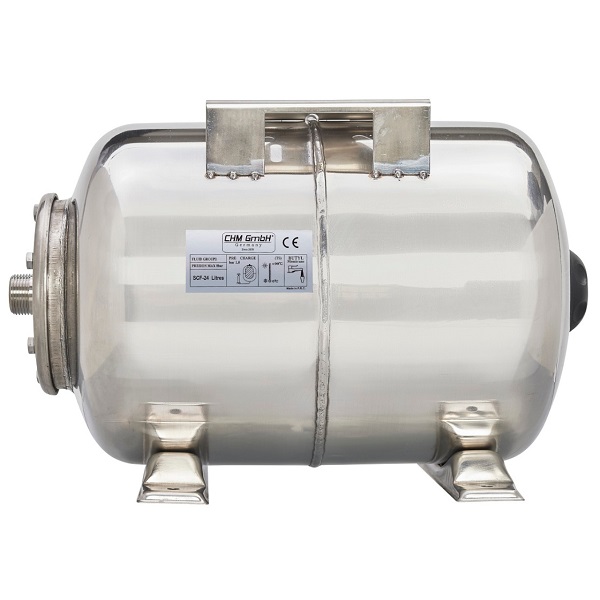

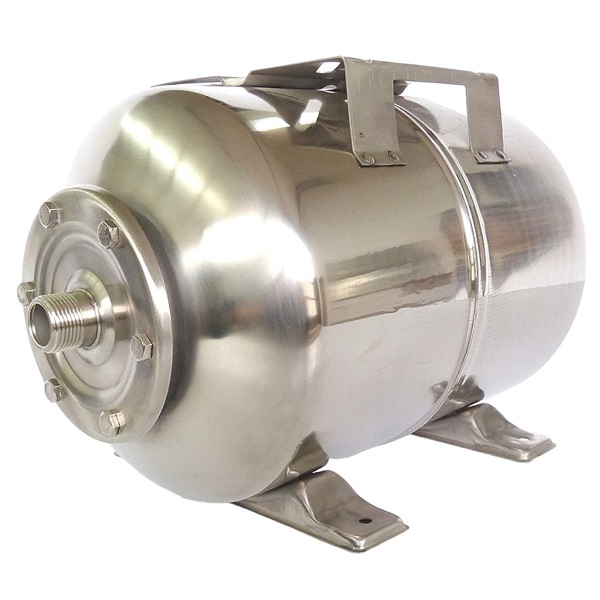

Technische Daten von 50 Liter Membrankessel
| Max. Druck | 8 Bar |
|---|---|
| Wandung Strke | 1,3 mm |
| Betriebstemperatur | 0-99° C |
| Anschluss | 1 Zoll |
| Luftdruck | 1,8-2,0 bar |
| Maße Membrankessel inkl.Platte | LxBxH55 x44 x38 cm |
| Maße Pumpenplatte | LxBxH 20 x 16,5 x 6,5 cm |
| Edelstahl Flansch | |
| ButylMembran Gummiblase | |
| !! Achtung!! | |
| Bitte unbedingt ca. alle2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfllen. | |
| Der Luftdruck bei einem leeren Kessel soll ca. 1,8-2,0 bar betragen. | |
| Trinkwasser geeignet. | |
| Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN-Normen | |

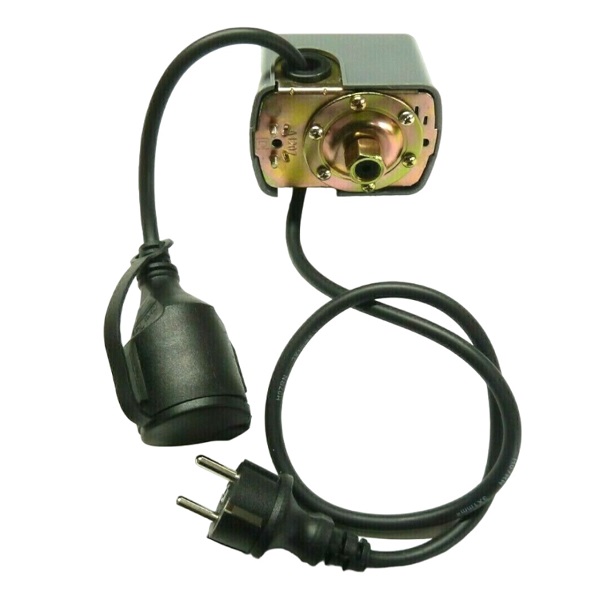

Technische Daten - Druckschalters PS02
| Schaltdruck | 1,5 bar |
|---|---|
| Betriebsdruck | max.5 bar |
| Versorgungsspannung | 220 V -240 V |
| Schutzklasse | IP 44 |
| Stromaufnahme | max. 10 A |
| LED Betriebsanzeige | Power on, Pump on, Failure, Restart |
| Trockenlaufschutz | Schaltet die Pumpe bei Wassermangel aus |
| Rückschlagventil | Verhindert Druckschlageffekte |
| Anschluss | 2 x 1" Außengewinde |
| Kabellngen | Kupplung25 cm und Stecker 70 cm |
| Einschaltdruck einstellbar | 1,2 - 2,6 bar |
| Ausschaltdruck einstellbar | 2,1 - 5 bar |
| Anschlussgewinde | 1/4" IG mit rotierender Mutter |
| Innengewinde | 1/4" |
| Abmessungen | 25 x 17 x 17 cm |
| Gewicht | 1,6 kg |
| Hinweis! | |
| Beachten Sie dabei eine Hysterese von ca. 2,5 bar. Dies bedeutet, dass die Differenz zwischen Ein- und Ausschaltdruck statisch ist. Soll der gewnschte Ausschaltdruck 4 bar sein, kann bei einer Hysterese von 2,5 bar, der max. Einschaltdruck nur 1,5 bar sein. Anschlieend stellen Sie den gewnschten Ausschaltdruck an der kleinen Feder, auf den gewnschten Wert ein. Beim Anziehen der Mutter wird der eingestellte Wert erhht und beim Lsen verringert. | |

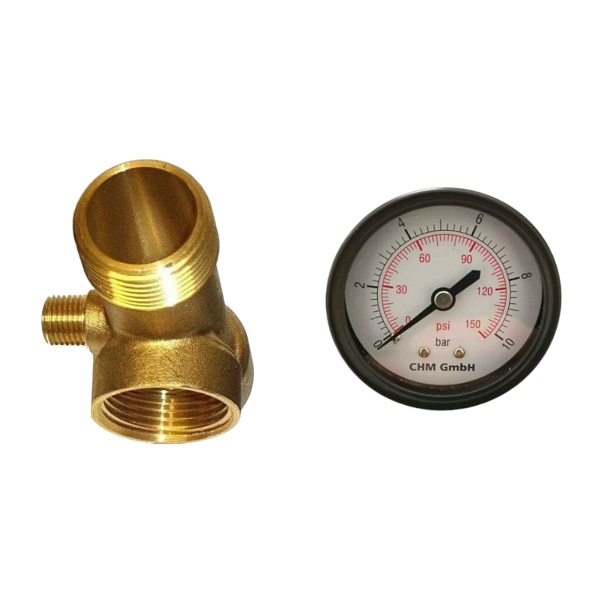

Technische Daten Manometer für Druckschalter
| Anschluss | 1/4 Zoll |
|---|---|
| Anzeigenbereich | 0-10 bar |
| Durchmesser | ca. 5 cm |
| Wichtig! | |
| Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schluchen >>max. 3-4 Regner anschliebar. | |
| !!Garten Bewässerung mit einem 1 Zoll Schlauchbeliebich Regner anschliebar!! | |
| Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!! | |
| !Wichtig! | |
| Die Pumpe sollte in der Nhe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewhrleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewhrleistet ist. | |
| Sollte das Rückschlagventil vor der Pumpe und nicht als Fuventil eingebaut werden, | |
| dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden. | |
| Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs. | |
| Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. | |
| Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !! | |
| Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung. | |
| Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, bentigt man einen Membrankessel, als Druckausgleichsgef, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fürdern knnen und eine Gegendruck entsteht. | |
| Bitte beachten: | |
