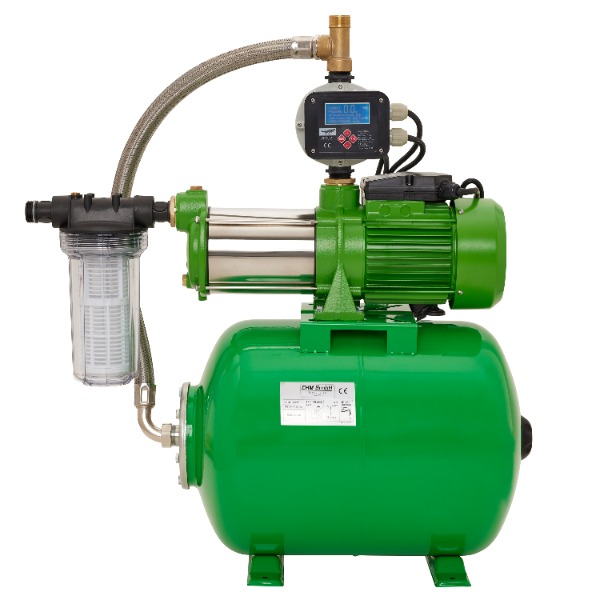

Hauswasserwerk HMC 170 5-SH CH 20 24L stahl

Produktinformationen "Hauswasserwerk HMC 170 5-SH CH 20 24L stahl"

Hauswasserwerk HMC 170 5-SH CH 20 24L von CHM GmbH




Premium Ausführung mit Ein- und Ausschalt Druck einstellbar !!

Die Pumpensteuerung ist geeignet für Ihre Hauswasserversorgung in Haus &Garten. Sie steuert automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen.

Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert.

Dieser automatische Druckregler ist mit einem eingebauten Drucksensor ausgestattet und

wird von der automatischen digitalen Sensortechnologie gesteuert.

Die Daten der Echtzeit-Druckänderungen und des Wasserverbrauchs in der Leitung werden an den Master-Chip gesendet

und die Pumpe startet oder stoppt entsprechend,

so dass sie das Wasserversorgungssystem, bestehend aus Druckschalter, Vier Wege Ventil vollständig ersetzen kann.

Dieser Regler verwendet eine intelligente Berechnungsmethode, er kann den Start Druck automatisch entsprechend dem

Stopp Druck der Rohrleitung berechnen. Das Pumpengehäuse ist stark abgedichtet.

All dies macht den Gebrauch sicherer und zuverlässiger.



Technische Daten Hauswasserwerk HMC 170 5-SH CH 20 24L:

Eingangsspannung:        220-240 Volt
Maximaler Betriebsdruck:  10 Bar
Arbeits-und Schaltleistung bis  2,2 KW
Frequenz:  50-60Hz
Ausschalt Druck einstellbar:  Ja
Einschalt Druck einstellbar :   Ja

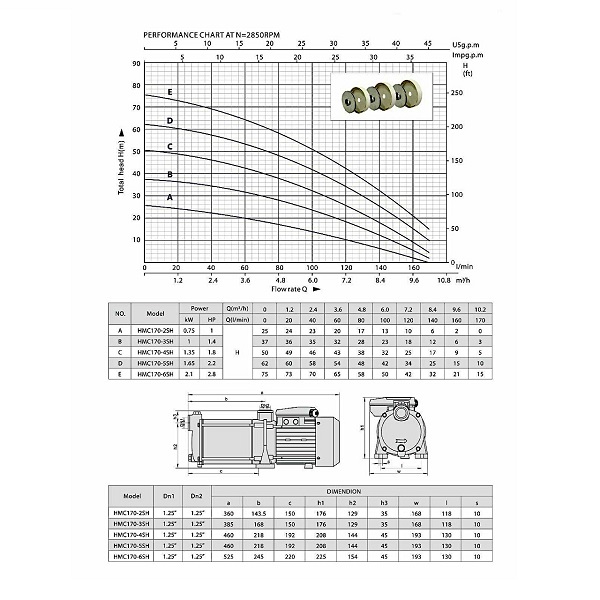

Technische Daten Kreiselpumpe HMC 170-5SH:

Eingangsspannung:   230 Volt
Förderhöhe:   50 Meter
Arbeitsleistung bis:   1,5 KW
Max. Druck:   6,5 bar
Max. Fördermenge:   10200 L/h - 170 L/min.
Max. Ansaughöhe:     8 m bei 1,25 Zoll
Maximale Temperatur:   60 °C
Stromaufnahme:   12 A
Schutzklasse:   IP44
Anschluss Saug und Druckseite:   1,25'' Zoll IG
Lärmpegel:   68 dB
Gewicht:   18 kg
Kabellänge:   45 cm mit Stecker
Maße:   44 x 15 x 17 cm

Wichtig!

Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.!!

Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.

Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.

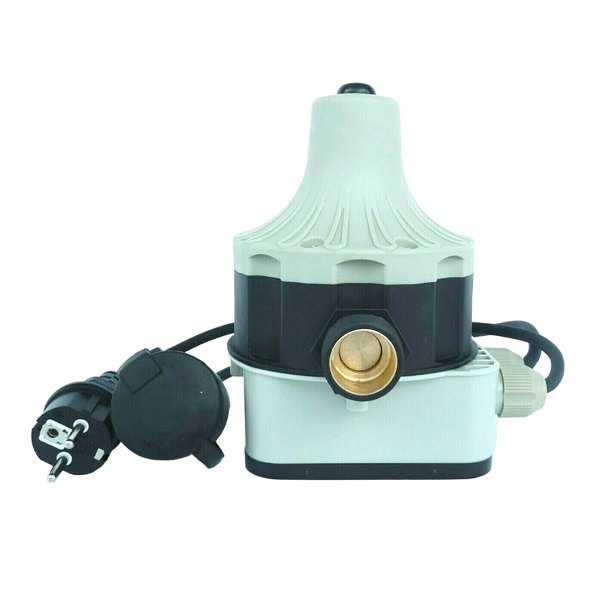

Technische Daten elektronischer Druckregler CH 20 2.2

Eingangsspannung:  220-240 Volt
Maximaler Betriebsdruck:  10 Bar
Arbeits-und Schaltleistung:  bis 2,2 KW
Frequenz:  50-60Hz
Ausschalt Druck einstellbar:  0,5 - 9,8 Bar
Einschalt Druck einstellbar :  0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck
Max. Temperatur:  60°
Stromaufnahme:  10 A
Schutzklasse:  IP54
Trockenlaufschutz:  Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil:  Verhindert Druckschlageffekte
Anschluss:  2 x 1" Außengewinde
Kabellängen:  Kupplung 50 cm und Stecker 90 cm
Abmessungen:  25 x 17 x 17 cm
Zeit einstellbar für automatischen Neustart
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Funktionsweise Trockenlaufschutz / Rückschlagventil:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.

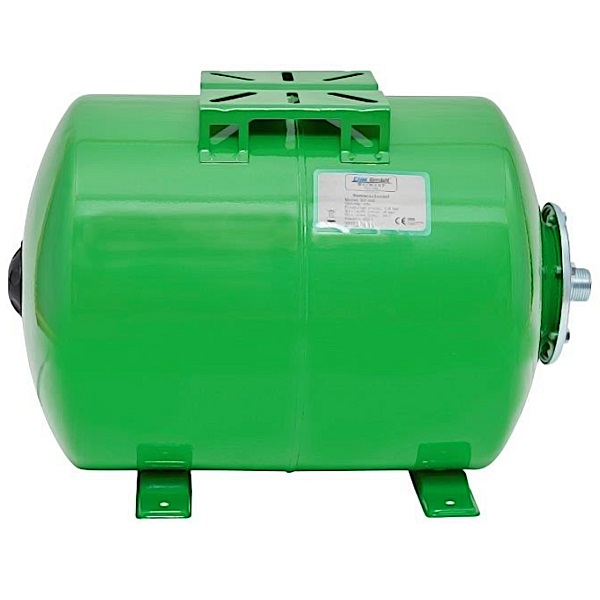

Technische Daten Druckkessel Stahl 24 Liter Membrankessel:

Max. Druck:  8 Bar
Wandung Stärke:  1,2 mm
Betriebstemperatur:  0-100°
Anschluss:  1 Zoll
Luftdruck:  1,8-1,9 bar
Maße Membrankessel inkl.Platte:  LxBxH 71 x 44 x 47 cm
Maße Pumpenplatte:  LxBxH 20 x 16,5 x 4cm
Flansch verchromt
Butyl Membran Gummiblase


 Achtung!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,8-1,9 bar betragen.
Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen




Technische Daten - Wasserfilter / Vorfilter 2 l:

Betriebsdruck:     8 bar
Wasserdurchfluss:  6.000 l/h
Max. Wassertemperatur:    45 °C
Anschluss Eingang:  1 Zoll Innengewinde Messing Buchse
Anschluss Ausgang:  1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:   Ø 65 mm Länge: 240 mm
Abmessungen Gesamt:  Ø 110 mm Länge: 310 mm
Siebeinsatz aus Nylon 60 µm

Anwendungsbereiche:

Hauswasserwerke, Gartenpumpen, Kreiselpumpen, Schmutz Filter in Verbindung mit Tiefbrunnenpumpen, Teiche und Swimmingpools.

Für die Wasserversorgung, künstliche Bachläufe und viele andere Anwendungen im Bereich der Wassertechnik
