"Hauswasserwerk HMC 170 6-SH 7,8 Bar CH18 150 L"

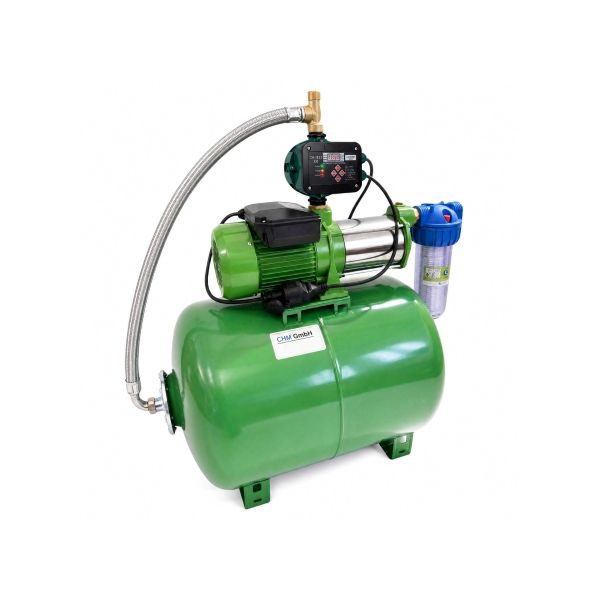

Hauswasserwerk HMC 170 6-SH 7,8 Bar CH18 150 L
Hauswasserwerk HMC 170-6SH, 150l Tank Stahl, CH 18, Panzerschlauch 100 cm, 6000l Filter
Achtung: Sehr gute Laufruhe 68 dB, hoher Druckaufbau mit groer Fördermenge zeichnen diese Pumpe aus!!
Beschreibung
Achtung: Pumpe startet und stoppt automatisch, je nach gewnschter Einstellung!!
Sehr gute Laufruhe 68 dB, hoher Druckaufbau mit groer Fördermenge sowie ein integrierter Heißlaufschutz
Achtung: in der Motorwicklung zeichnen diese Pumpe aus!!
Technische Daten Kreiselpumpe
| 2,1 kW 230 V / 50 Hz | |
| Schutzklasse | IP 44 |
|---|---|
| Förderhöhe | 78 Meter |
| Max. Druck | 7,8 bar |
| Max. Fördermenge | 10200 L/h - 170 L/min. |
| Max. Ansaughöhe | 8 m bei 1 Zoll |
| Robuste und rostfreie Edelstahl Welle | |
| Mehrstufige Kreiselpumpe 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe | |
| Max. Wassertemperatur | 60 °C |
| Anschluss Saug und Druckseite | 1,25'' Zoll IG |
| Die Pumpe verfügt ber 2 Aufnahmen unten, passend für die Montage auf einem Druckkessel | |
| Kabellnge | 45 cm mit Stecker |
| L B H | 36 x 15 x 17 cm |
| Lärmpegel | 68 dB |
| !!Garten Bewässerung mit 3/4 oder 1/2 Zoll Schluchen >>max. 3-4 Regner anschliebar!! | |
| Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!! | |
| Sollte das Rückschlagventil vor der Pumpe und nicht als Fuventil eingebaut werden, | |
| dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden. | |
| Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. | |
| Befllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs. | |
| Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. | |
| Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!! | |
Achtung: Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
Technische Daten 150 L Membrankessel aus Stahl
| Wandung 150 L | 1,3 mm max. Druck 10 bar |
|---|---|
| Butyl Membran Gummiblase | |
| Anschluss 1 Zoll | Verchromter Flansch |
| Luftdruck 1,9-2,0 bar | |
| Abmessungen 150 L Kessel + Platte | Höhe 47 cm Länge 62 cm Durchmesser 44 cm |
| Pumpenplatte | 20 cm x 16,5 cm |
| Alle Membrankessel sind Trinkwasser geeignet!! | |
| Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN-Normen!!! | |
| !! Achtung!! | |
| Bitte unbedingt ca. alle 4 Monate den Luftdruck im Kessel überprüfen und Luft nachfllen. | |
| Der Luftdruck bei einem leeren Kessel soll ca. 1,5-1,8 bar betragen. | |
Technische Daten Digitaler Druckregler CH18
| Eingangsspannung | 220-240 Volt |
|---|---|
| Maximaler Betriebsdruck | 10 Bar |
| Arbeits-und Schaltleistung bis 2,2 kW | |
| Frequenz | 50-60 Hz |
| Zeit einstellbar für automatischen Neustart | |
| Ausschaltdruck einstellbar | 0,5 - 9,8 Bar |
| Einschaltdruck einstellbar | Prozentual 30-80 % von eingestellten Ausschaltdruck = 0,3 7,9 bar |
| Maximale Temperatur | 60 °C |
| Stromaufnahme | 10 A |
| Schutzklasse | IP54 |
| Trockenlaufschutz | Schaltet die Pumpe bei Wassermangel aus |
| Rückschlagventil | Verhindert Druckschlageffekte |
| Anschluss | 2 x 1"Außengewinde |
| Kabellnge Stecker und Kupplung | 50 cm |
| Abmessungen | 25 x 17 x17 cm Gewicht: 1,6 Kg |
| Abstand zwischen beiden Wasserdurchflssen (Anschlüsse) außen 170 mm | |
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!:!! Vorfilter Pumpe: (Achtung aktuell liefern wir den blauen kleinen Filter siehe Einzelbilder mit, nicht den groen Schwarzen) 10" Filter für 6000 l/h: Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max. Betriebsdruck: 6 bar Wassertemperatur: 45 °C Wasserdurchfluss: 5000 l/h Siebeinsatz aus Nylon 60 m Eingang: 1 Zoll Innengewinde Messing Buchse Ausgang:1 Zoll Innengewinde Messing Buchse Größe des Filter Innenkörper: 65 mm Länge: 240 mm Auenabmessungen: 110 mm Länge: 310 mm
