Hauswasserwerk HWW 8 SC 8,5 Bar 50 L SCF CH 20

Produktinformationen "Hauswasserwerk HWW 8 SC 8,5 Bar 50 L SCF CH 20"

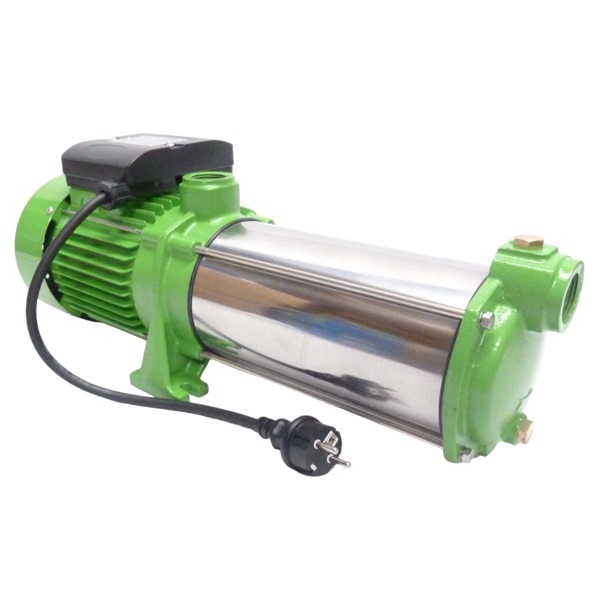

Technische Daten Kreiselpumpe:



1500 Watt 1,5 KW

Spannung: 230 V / 50 Hz

Schutzklasse: IP 44

Förderhöhe: 85 m

Max. Druck: 8,5 Bar

Max. Fördermenge: 8400 L/h – 170l/min.

Robuste und rostfreie Edelstahl Welle

8 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe

Max. Ansaughöhe: 8 m bei 1'' Zoll

Max. Wassertemperatur: 35°C

Anschluss Saug- und Druckseite: 1''Zoll IG

Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage

auf einem Membrankessel (z.B. Hauswasserwerk)

Kabellänge: 30 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm



Technische Daten Membrankessel:

Max. Druck: 10 Bar Max. Test Druck 10 Bar

Wandung 50 L: 1,2 mm

Betriebstemperatur: 0-100 °

Anschluss 1 Zoll Edelstahl Flansch

Luftdruck 1,9-2,0 bar

Abmessungen Kessel + Platte:

Höhe 47 cm Länge 69 cm Durchmesser 44 cm.

Pumpenplatte: 20cm x 16,5cm.

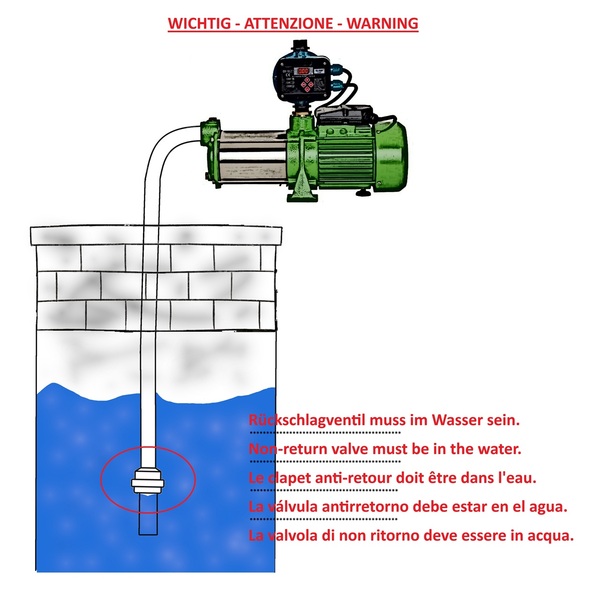

Achtung !! Dieses Hauswasserwerk eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.

Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!

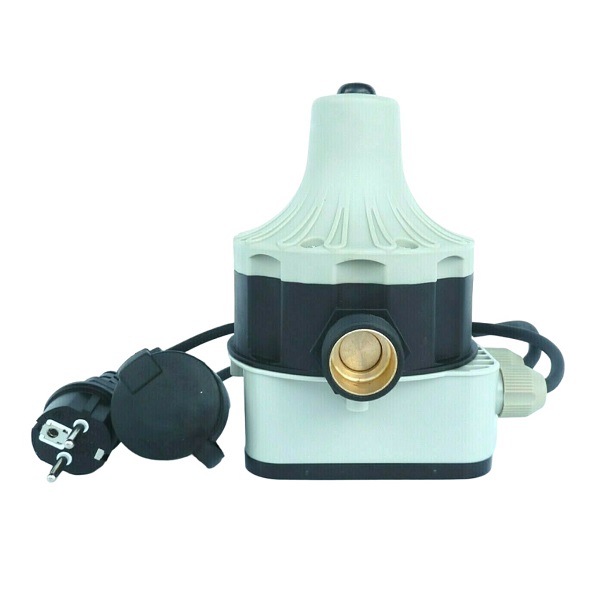

Technische Daten elektronischer Druckregler

Eingangsspannung: 220-240 Volt

Maximaler Betriebsdruck: 10 Bar

Arbeits-und Schaltleistung bis 2,2 KW

Frequenz: 50-60Hz

Zeit einstellbar für automatischen Neustart

Ausschalt Druck einstellbar: 0,5 – 9,8 Bar

Einschalt Druck einstellbar :

Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar

Maximale Temperatur: 60 °

Stromaufnahme: 10 A Schutzklasse IP54

Trockenlaufschutz:

Schaltet die Pumpe bei Wassermangel aus

Rückschlagventil: Verhindert Druckschlageffekte

Anschluss: 2 x 1" Außengewinde

Abstand zwischen beiden Wasserdurchflüssen außen 170 mm

Kabellängen: Kupplung 50 cm und Stecker 90 cm

Abmessungen: 25 x 17 x 17 cm



Funktionsweise:

Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.

Vorfilter Pumpe: Aktuell liefern wir aufgrund von Lagerbestand den blauen Vorfilter siehe Einzelbild mit, nicht den schwarzen Filter.

10" Filter für 6000l/h

Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.

Betriebsdruck: 6 bar Wassertemperatur: 45 ° C saugseitig

Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm

Eingang: 1 Zoll Innengewinde Messing Buchse

Ausgang:1 Zoll Innengewinde Messing Buchse

Größe des Filter Innenkörper:

Ø 65 mm Länge: 240 mm

Außenabmessungen: Ø 110 mm Länge: 310 mm





Lieferumfang:

Druckkessel 50 Liter Edelstahl, Kreiselpumpe 1500 Watt Inox, Pumpensteuerung, Wasserfilter 6000 l/h

Verbindungsschlauch Pumpe/Kessel inkl. Verschraubung/Reduzierung/Doppelnippel und Anschlusskabel.

Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.

Bedienungsanleitung Deutsch/Englisch

Die Lieferung besteht aus 3 Paketen !
