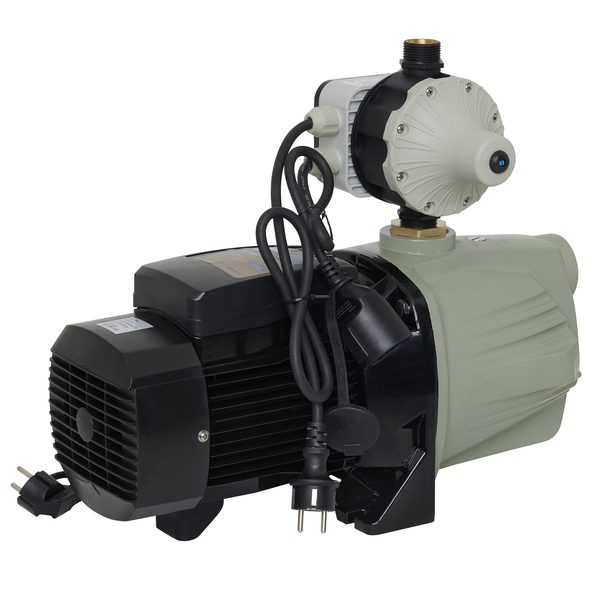

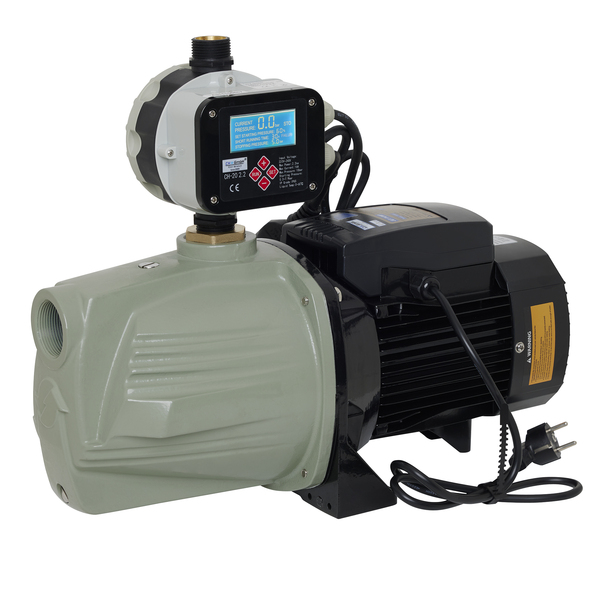

JET Pumpe 159 LN selbstansaugend 1,5 kw mit CH20 Druckschalter
"JET Pumpe 159 LN selbstansaugend 1,5 kw mit CH20 Druckschalter"
Technische Daten Jet-Gartenpumpe selbstansaugend:
Spannung: 220 Volt/50Hz
Stromstärke: 9,5 Ampere
Arbeitsleistung 1,5 KW
Förderhöhe: 55 Meter
Max. Druck: 5,5 bar
Max. Fördermenge: 7000 L/h - 116 L/min.
Max. Ansaughöhe: 9,8 m bei 1,5 Zoll
Max. Temperatur: 40 °C
Stromaufnahme: 12 A
Schutzklasse: IPX8
Saug u Druckseite: 1,5 Zoll IG und 1,5 Zoll
Gewicht: 25 kg
Kabellänge: 30 cm mit Stecker
Maße: 55 x 25 x 28 cm

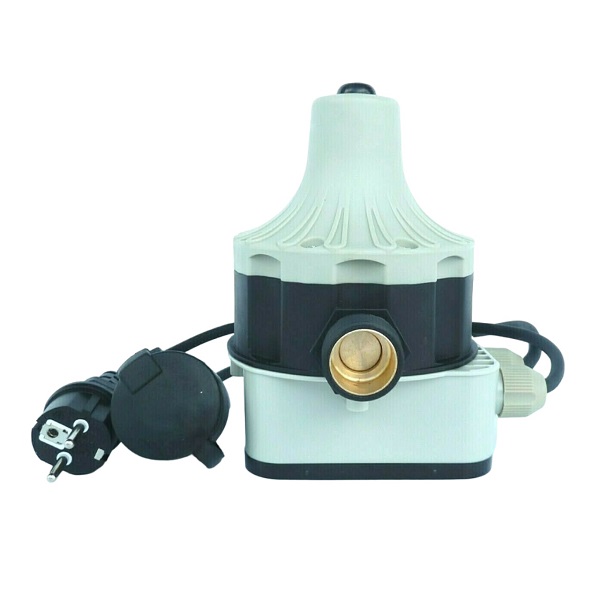

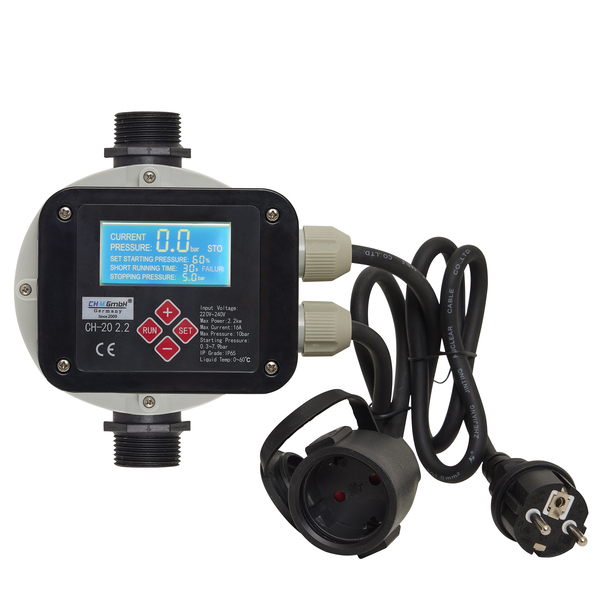

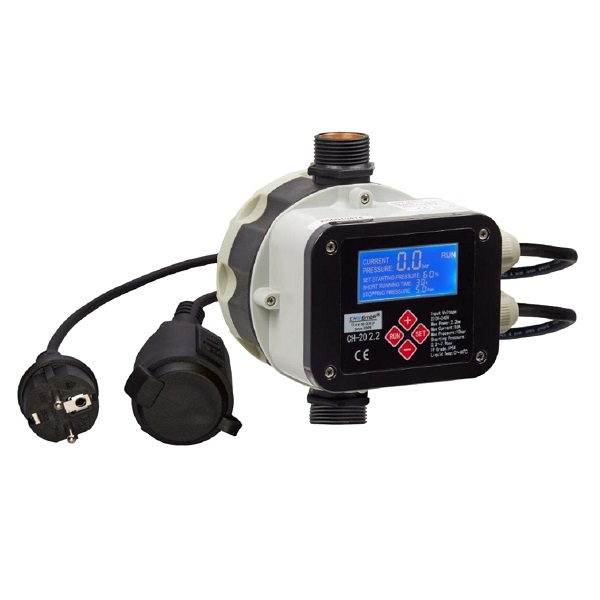

Technische Daten Druckschalter CH 20:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar : Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3– 7,9 bar (Werkseinstellung 5,0 Bar)
Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
Maximale Temperatur: 60 °
Stromaufnahme: 16 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Wir empfehlen auch bei ständiger geringer Wasserabnahme (z.B. Tiertränken, Bewässerung, etc.) ein Ausdehnungsgefäß
auf der Verbraucherseite von mindestens 18 Liter.
Kabellänge Stecker 80 cm und Kupplung 50cm
Abmessungen: 25 x 17 x17 cm
Gewicht: 1,6 kg
Deutsche/englische Bedienungsanleitung !!
Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten
