Kreiselpumpe HMC 145-4SH + Drucksteuerung CH 20
203,30 €*
% 214,00 €* (5% gespart)Nicht mehr verfügbar
"Kreiselpumpe HMC 145-4SH + Drucksteuerung CH 20"

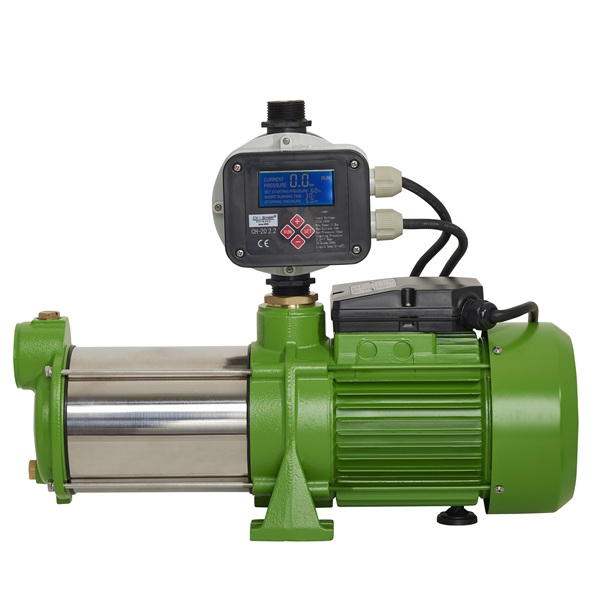

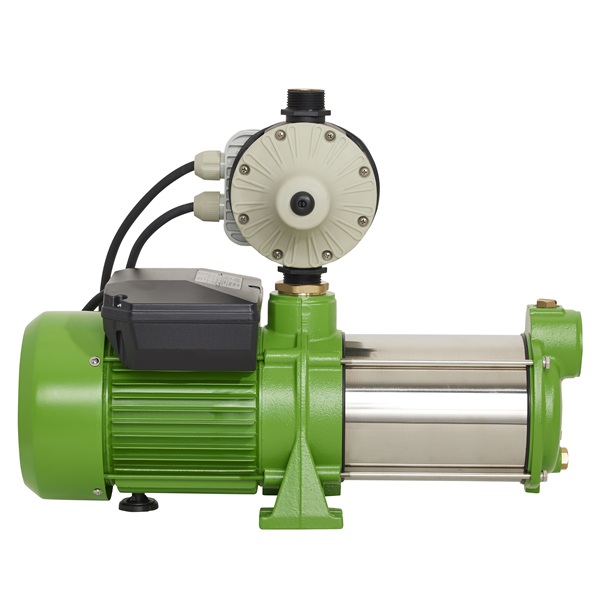

Kreiselpumpe Edelstahl 1,1 KW, 5 bar, 8700 l/h mit Drucksteuerung CH 20 von CHM GmbH
Optimale Effizienz für Hauswasserwerke Bewässerungssysteme und Wasseraufbereitung - CHM Germany
Erleben Sie das CHM Germany Pumpenset - die ideale Lösung für Ihre Bewässerungsbedürfnisse. Mit einer robusten Kreiselpumpe aus Edelstahl mit 1100 Watt Leistung, beeindruckenden 145 Litern pro Minute Fördermenge und einer Höhe von 55 Metern setzt dieses System neue Maßstäbe.
Hervorragende Laufruhe mit nur 68 dB und ein integrierter Heißlaufschutz in der Motorwicklung garantieren erstklassige Leistung und Langlebigkeit. Die Mehrstufige Kreiselpumpe verfügt über 4 Edelstahl Schaufelräder mit Kunststoffüberzug für optimale Laufruhe.
Die Pumpe ist mit 2 Aufnahmen für die Montage auf einem Druckkessel ausgestattet. Für die Gartenbewässerung sind 3/4 oder 1/2 Zoll Schläuche geeignet, wobei maximal 2 Beregner angeschlossen werden können.
Optimieren Sie Ihre Wasserversorgung und Bewässerung mit dem CHM Germany Hauswasserwerk. Verlassen Sie sich auf herausragende Leistung und Langlebigkeit für Ihre Anforderungen an Wasserförderung und Bewässerungssysteme.

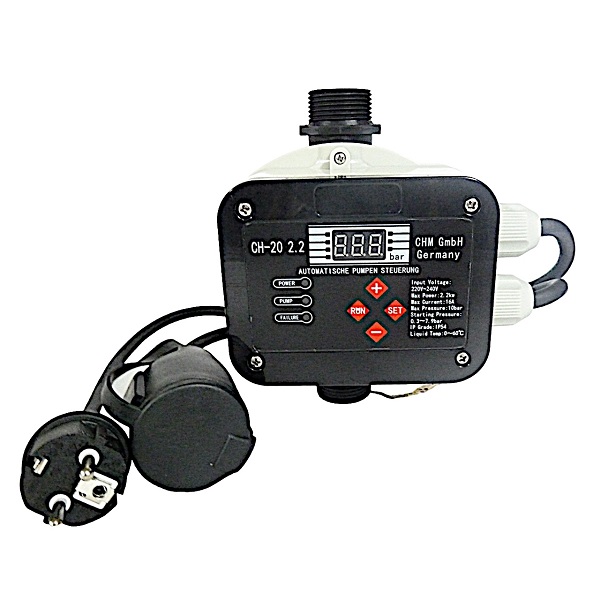

Die digitale vollautomatische Pumpensteuerung CH20 2.2 von CHM GmbH ist die ideale Lösung für Ihre Hauswasserversorgung im Haus und Garten. Diese Premium-Ausführung zeichnet sich durch ein benutzerfreundliches Display und die Möglichkeit zur individuellen Ein- und Ausschalt-Druckeinstellung aus.
Dank der intelligenten Sensortechnologie steuert die Pumpensteuerung automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen. Sie wird einfach zwischen Ihrer Pumpe und der Entnahmestelle montiert. Mit einem eingebauten Drucksensor und Echtzeitdaten über Druckänderungen und Wasserverbrauch regelt sie die Pumpe effizient. Dadurch kann sie das gesamte Wasserversorgungssystem, inklusive Druckschalter und Vier-Wege-Ventil, vollständig ersetzen und sorgt so für eine zuverlässige und sichere Nutzung.
Die technischen Daten sind beeindruckend: Die Eingangsspannung beträgt 220-240 Volt, der maximale Betriebsdruck liegt bei 10 Bar, und die Arbeits- und Schaltleistung erreicht bis zu 2,2 KW. Mit einer einstellbaren Zeit für den automatischen Neustart und der Anzeige des aktuellen Drucks während des Betriebs behalten Sie stets die Kontrolle.
Die individuell einstellbaren Ausschalt- und Einschalt-Drücke bieten Ihnen zusätzliche Flexibilität. Der Ausschalt-Druck kann von 0,5 bis 9,8 Bar eingestellt werden, während der Einschalt-Druck zwischen 30% und 80% des eingestellten Ausschalt-Drucks liegen kann. Die Werkseinstellung des Ausschalt-Drucks beträgt 5,0 Bar.
Die Pumpensteuerung ist vielseitig und kann auch für 380 Volt Pumpen über einen Schütz verwendet werden (siehe Schaltplan in den Bildern). Sie bietet zudem zahlreiche Schutzfunktionen, darunter Trockenlaufschutz und ein Rückschlagventil, das Druckschläge verhindert.
Die Installation ist einfach, wobei die Einbaulage nur senkrecht erfolgen sollte, um Anschlüsse vertikal oben oder unten zu haben. Der Anschluss erfolgt über 2 x 1" Außengewinde, und der Abstand zwischen beiden Wasserdurchflüssen außen beträgt 170 mm.
Bitte beachten Sie, dass bei Verwendung der Steuerung für eine Brunnenpumpe ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung notwendig ist, um eine reibungslose Funktion zu gewährleisten.
Die digitale vollautomatische Pumpensteuerung CH18 2.2 von CHM GmbH überzeugt nicht nur durch ihre Funktionsvielfalt, sondern auch durch ihre kompakten Abmessungen von 25 x 17 x 17 cm und ein Gewicht von nur 1,6 kg. Damit ist sie eine platzsparende und leichte Lösung für Ihre Hauswasserversorgung.
Vertrauen Sie auf die Qualität und Leistung dieser Pumpensteuerung von CHM GmbH, um eine zuverlässige und effiziente Wasserversorgung in Ihrem Haus und Garten zu gewährleisten.
Wichtige Hinweise:
Achtung:
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden.
- Verwenden Sie kein Rückschlagventil direkt vor der Pumpe.
- Die Pumpe sollte in der Nähe des Brunnenlochs platziert werden, um die Ansaughöhe zu gewährleisten.
- Achten Sie auf den richtigen Durchmesser der Saugleitung für optimale Leistung.
Technische Daten Kreiselpumpe HMC 145-4SH:
| Eingangsspannung: | 230 Volt |
| Förderhöhe: | 50 Meter |
| Arbeitsleistung bis: | 1,1 kW |
| Max. Druck: | 5,5 bar |
| Max. Fördermenge: | 8700 l/h - 145 l/min. |
| Max. Ansaughöhe: | 8m bei 1,25 Zoll |
| Max. Temperatur: | 60 °C |
| Stromaufnahme: | 12 A |
| Schutzklasse: | IP 44 |
| Anschluss Saug- und Druckseite: | 1 1/4" und 1'' Zoll IG |
| Lärmpegel: | 68 dB |
| Gewicht: | 17 kg |
| Kabellänge: | 45 cm mit Stecker |
| Maße: | 44 x 15 x 17 cm |
|
Hinweis: Das Rückschlagventil direkt vor der Pumpe einzubauen empfehlen wir nicht! |
|
Technische Daten - Digitale vollautomatische Pumpensteuerung CH20 2.2:
| Schaltdruck: | 1,5 bar |
| Betriebsdruck: | max. 10 bar |
| Versorgungsspannung: | 220 V -240 V / 50 Hz |
| Schutzklasse: | IP 54 |
| Stromaufnahme: | max. 16 A |
| Betriebstemperatur: | max. 60°C |
| LED Betriebsanzeige: | Power on, Pump on, Failure, Restart |
| Trockenlaufschutz: | Schaltet die Pumpe bei Wassermangel aus |
| Rückschlagventil: | Verhindert Druckschlageffekte |
| Anschluss: | 2 x 1" Außengewinde |
| Kabellängen: | Kupplung 50 cm und Stecker 80 cm |
| Abmessungen: | 25 x 17 x 17 cm |
| Gewicht: | 1,6kg |
| Auch für 380 Volt Pumpen über Schutz geeignet. ( siehe Schaltplan ) | |
| Kabellänge Stecker 80 cm und Kupplung 50cm | |
| Abstand zwischen beiden Wasserdurchflüssen außen 170 mm | |
|
|
|
!!Garten Bew& uml;sserung mit einem 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar!!
!!Garten Bewässerung mit einem 1 Zoll Schlauch beliebig Beregner anschließbar!!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
!Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.
Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!
Lieferumfang:
- Pumpensteuerung mit Stecker und Kupplung für max. 10 bar Betriebsdruck
- Kreiselpumpe HMC 145-4SH in original Karton mit Bedienungsanleitung
