38,79 €
"Pumpensteuerung PC-59 max. 1,1 kW"
Pumpensteuerung PC-59 max. 1,1 kW

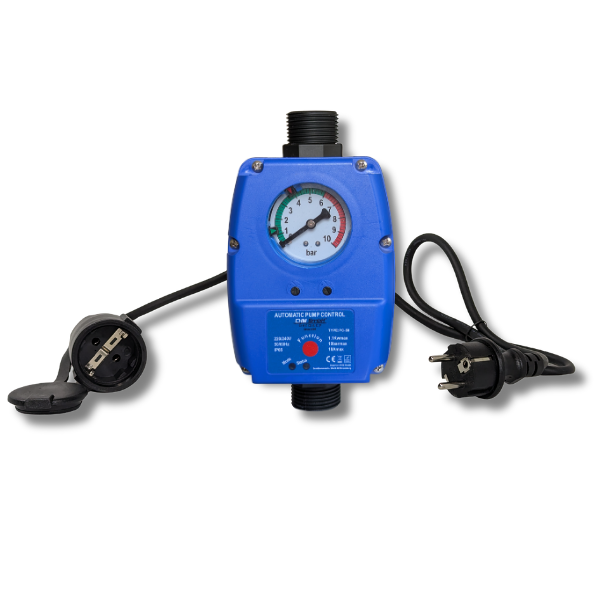

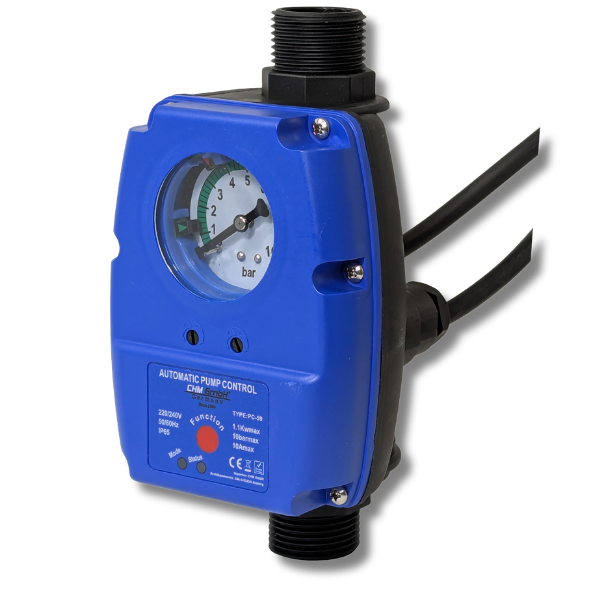

Pumpensteuerung mit Druckmesser PC-59 N
Startet und stoppt die Pumpe in Abhängigkeit vom Öffnen und Schließen des Verbrauchers.
Technische Daten Pumpensteuerung mit Druckmesser PC-59 N:
| Eingangsspannung: | 220-240 Volt |
| Betriebsdruck max: | 10 Bar |
| Frequenz: | 50-60 Hz |
| Einschaltdruck: | 0 – 6 bar |
| Einstellbar Ausschaltdruck: | 2 – 10 bar |
| Einstellbar min. Differenzdruck: | 1 bar |
| Max Differenzdruck: | 7 bar |
| Temperatur max: | 60 °C |
| Stromaufnahme: | 10 A |
| Schutzklasse: | IP65 |

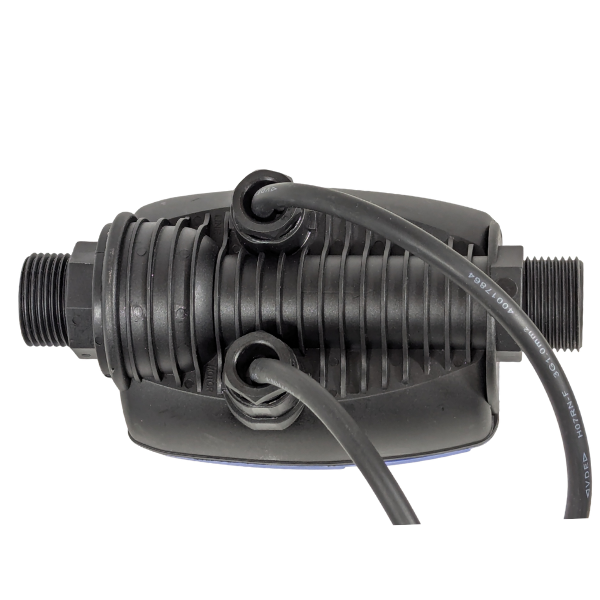

| Anschluss: | 2 × 1" Außengewinde |
| Abmessungen: | 25 × 17 × 17 cm |
| Gewicht: | 1,35 kg |
| Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus | |

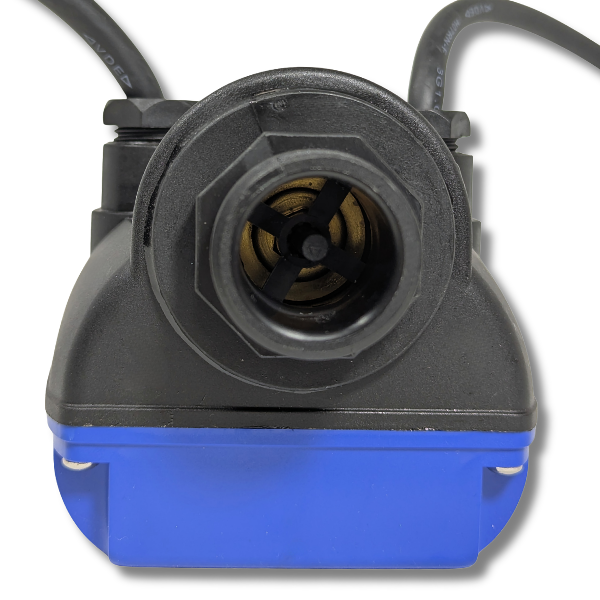

| Rückschlagventil: Verhindert Druckschlageffekte | |
| Für Pumpen geeignet bis 1,1 kW | |
Mode 1 - Druckkontrolle.
Bei Einstellung dieses Modus arbeitet das Gerät, indem es den

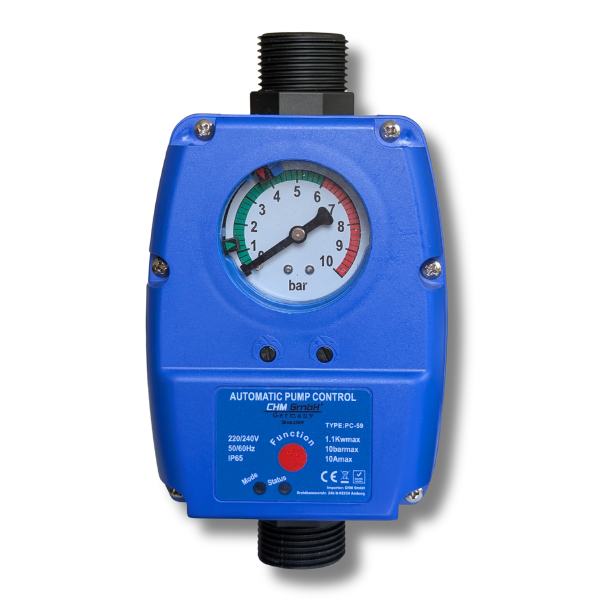

Systemdruck überprüft. Der Benutzer stellt den Schalt- und Ausschaltdruck mit den beiden
Drehknöpfen unter dem Manometer ein
Die Einstellungen sind auf dem Zifferblatt des Manometers sichtbar. In diesem Modus
schaltet das Gerät die Pumpe ab, wenn der Ausschaltdruck erreicht ist. Die Abschaltung
erfolgt ca. 2 Sekunden nach Erreichen des Ausschaltdrucks. In diesem Modus sollte das Gerät
arbeiten, wenn es mit einem Behälter (Membrankessel) interagiert ist. Der Ausschaltdruck sollte
nicht auf Parameter eingestellt werden, die in der Nähe des von der Pumpe erzeugten
Maximaldrucks liegen. Der Ausschaltdruck im Druckkontrollmodus sollte um mindestens 0,3-
0,5 bar niedriger als der von der Pumpe erzeugte Maximaldruck sein.
Mode2- Durchflusskontrolle arbeitet.
Wenn der Wasserhahn auf der Wasserempfangsseite zugedreht
ist, erkennt das Gerät dass das Wasser in der Rohrleitung nicht mehr fließt und die Pumpe
wird ausgeschaltet. Die Pumpe stoppt nach ca. 8 Sekunden, nachdem der Durchfluss
gestoppt hat. Wenn Sie den Wasserhahn aufdrehen, fließt das Wasser wieder und die Pumpe
wird aktiviert. Der Ausschaltdruck sollte nicht auf Parameter eingestellt werden, die in der
Nähe des von der Pumpe erzeugten Maximaldrucks liegen. Der Ausschaltdruck im
Einstellschraube für den Schaltdruck Einstellschraube für den Ausschaltdruck 5
Durchflusskontrollmodus sollte um mindestens 0,5-0,8 bar niedriger als der von der Pumpe
erzeugte Maximaldruck sein.

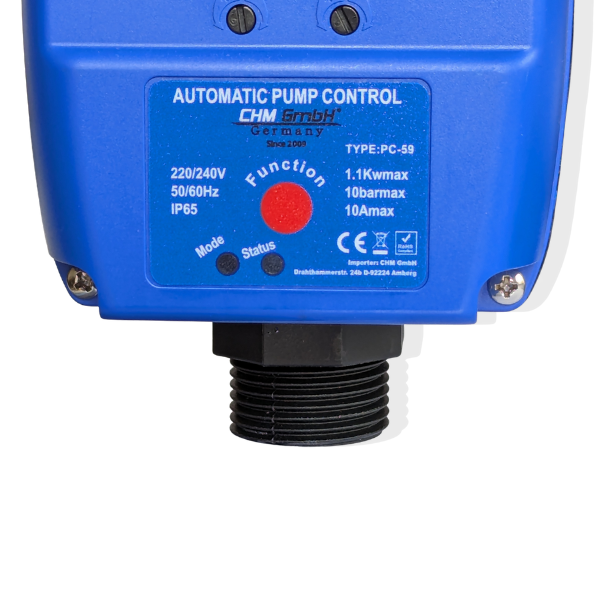

Modus 1 wird durch das grüne Licht „Modus“ angezeigt, Modus 2 durch das rote.
Hinweis:
Für Pumpen geeignet bis 2,2 kW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 kW Arbeits- und Schaltleistung
- Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
- Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
- Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen,

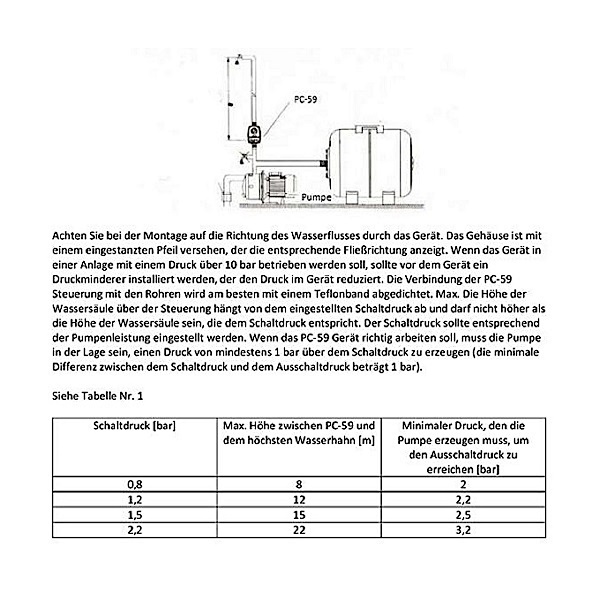

- benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung
Für Pumpen geeignet bis 2,2 kW Arbeits- und Schaltleistung
