Druckschalter Set PC-2B
Das Druckschalter Set PC-2B von CHM GmbH ist die perfekte Wahl für Ihre Druckkessel, Gartenpumpen und Hauswasserwerke. Mit einfachem Handling, robustem Design und präziser Einstellung sind Sie in der Lage, Ihren Druck genau nach Bedarf zu kontrollieren. Vertrauen Sie auf die Qualität und Erfahrung von CHM GmbH und setzen Sie auf dieses zuverlässige Druckschalter Set für optimale Leistung und Sicherheit. Die Bedienung und Einstellung des Druckschalters ist denkbar einfach. Sie können den Einschaltdruck durch Drehen der großen Feder nach Ihren Wünschen einstellen. Durch Anziehen der Mutter wird der Einschaltdruck erhöht, während das Lösen der Mutter zu einer Druckminderung führt. Beachten Sie dabei die Hysterese von ca. 2,5 bar, um den optimalen Ausschaltdruck festzulegen. Den gewünschten Ausschaltdruck stellen Sie an der kleinen Feder ein, indem Sie die Mutter entsprechend anziehen oder lösen. Das Druckschalter Set ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Es kann Temperaturen bis zu 40°C problemlos standhalten und ist für Wassertemperaturen bis 60°C geeignet. Mit den kompakten Maßen von 15 cm Länge, 11 cm Breite und 12 cm Höhe lässt es sich einfach in Ihrer Anlage integrieren.
Das Druckschalter Set verfügt über 2 x 1 Zoll Innengewinde-Anschlüsse und 1 x 1 Zoll Außengewinde-Anschluss DN25. Es unterstützt eine breite Spannungspalette von 110-240 Volt und hat eine maximale Stromaufnahme von 12 Ampere bei einer Frequenz von 50/60Hz. Der Druckschalter ist 2-polig und hat die Schutzart IP 40, was ihn vor äußeren Einflüssen absichert. Der maximale Druck beträgt 5,5 bar. Das integrierte Manometer zeigt Ihnen den Druck im Bereich von 0 bis 6 Bar an.
Technische Daten Druckschalter Set PC-2B:
| Eingangsspannung: | 220-240 Volt / 50-60Hz |
| Betriebsdruck max: | 5,5 Bar |
| Stufenloser Einstellbereich: | 1,4 - 5,5 bar |
| Temperatur max: | 60 °C |
| Stromaufnahme: | 12A |
| Schutzklasse: | IP40 |
| Anschlüsse: | 2 x 1 Zoll IG und 1x 1 Zoll AG DN25 |
| Abmessungen: | 15 x 11 x 12 cm |
| Gewicht: | 1,35 kg |
| Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus | |
| Rückschlagventil: Verhindert Druckschlageffekte | |
| Kabellänge Stecker 80cm und Kupplung 50cm | |
| Zeit einstellbar für automatischen Neustart | |
| Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm | |
| Für Pumpen geeignet bis 2,2 KW | |
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
-

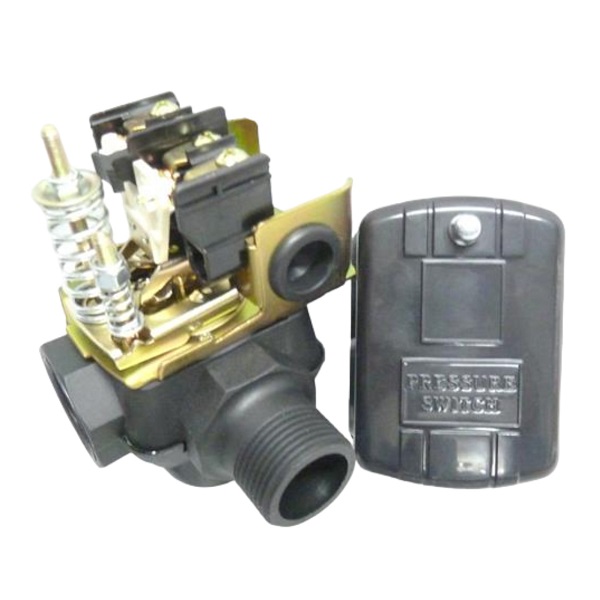

Das Druckschalter Set PC-2B besteht aus EINEM hochwertigen Bauteil.
-

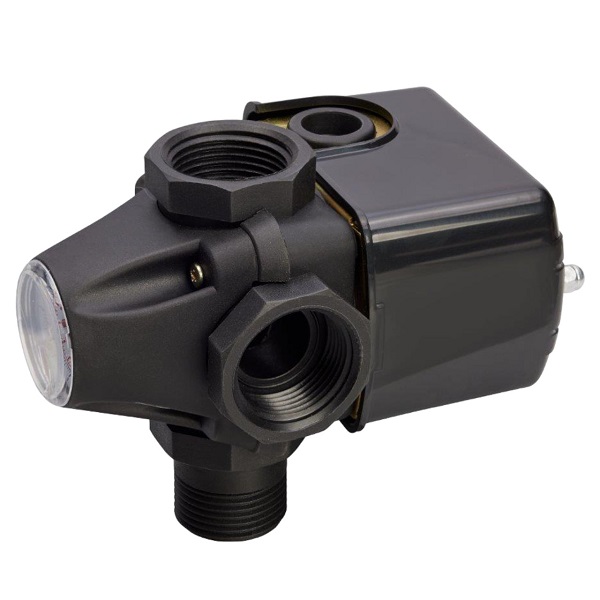

Es besteht aus einen Druckschalter, einen 3-Wege-Verteiler und ein Manometer bis 6 Bar in einem.
-
Mit einem stufenlosen Einstellbereich von 1,4 bis 5,5 bar haben Sie die volle Kontrolle über Ihren Druck.
-
Die einzelnen Druckbereiche sind wie folgt: 1,4 - 2,8 bar / 2,0 - 3,5 bar / 2,8 - 4,2 bar / 3,5 - 4,8 bar / 4,1 - 5,5 bar

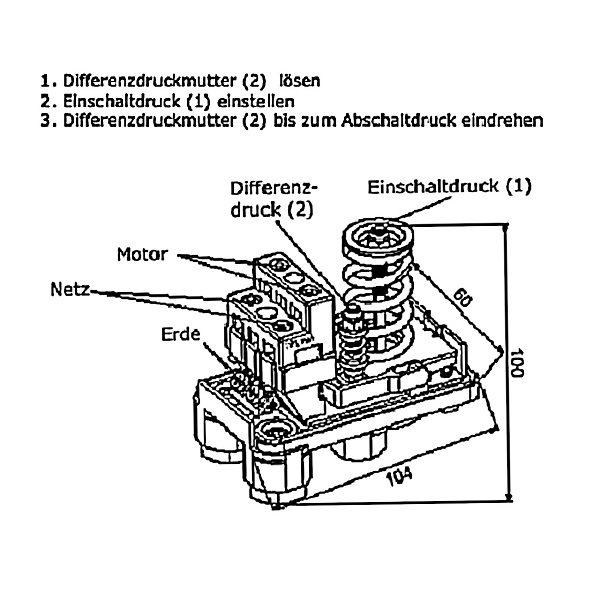

| Zuerst den Einschaltdruck an der großen Feder am Druckschalter, auf den gewünschten Wert einstellen. Durch das Anziehen der Mutter, wird der Einschaltdruck erhöht (z.B. von 1,5 auf 1, 8 bar). Lösen sie die Mutter entspricht das einer Druckminderung. Beachten Sie dabei eine Hysterese von ca. 2,5 bar. Dies bedeutet, dass die Differenz zwischen Ein- und Ausschaltdruck statisch ist. Soll der gewünschte Ausschalt Druck 4 bar sein, kann bei einer Hysterese von 2,5 bar, der max. Einschaltdruck nur 1,5 bar sein. Anschließend stellen Sie den gewünschten Ausschaltdruck an der kleinen Feder, auf den gewünschten Wert ein.Beim Anziehen der Mutter wird der eingestellte Wert erhöht und beim Lösen verringert. |
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Lieferumfang:
1x Druckschalter Set PC-2B
Druckschalter Set in einem Bauteil.
Bestehend aus Druckschalter, 3-Wege Verteiler und Manometer bis 6 Bar
