Hauswasserwerk 100 L Edelstahl – 5 Bar, 8.700 l/h, 1.100 W

Produktbeschreibung

Das CHM Hauswasserwerk HMC 145 4-SH kombiniert eine leistungsstarke Kreiselpumpe mit einem 100-Liter-Edelstahlkessel und einer automatischen Drucksteuerung. Die Pumpe leistet 1.100 Watt, erreicht einen maximalen Druck von 5 bar und fördert bis zu 8.700 Liter Wasser pro Stunde.

Die automatische Drucksteuerung schaltet die Pumpe bei Wasserentnahme ein und schützt sie bei Wassermangel durch den integrierten Trockenlaufschutz. Zum Lieferumfang gehören außerdem ein Vorfilter, ein Panzerschlauch und die benötigten Verbindungskomponenten für den Aufbau des Hauswasserwerks.

Ihre Vorteile auf einen Blick

• Leistungsstarke Kreiselpumpe mit 1.100 Watt
• Maximaler Pumpendruck von 5 bar
• Pumpenleistung von bis zu 8.700 l/h
• Robuster 100-Liter-Druckkessel aus Edelstahl
• Automatische Drucksteuerung
• Integrierter Trockenlaufschutz
• Rückschlagventil gegen das Leerlaufen des Rohrsystems
• Vorfilter mit auswaschbarem Nylon-Siebeinsatz
• Geeignet für Gartenbewässerung und Wasserversorgung

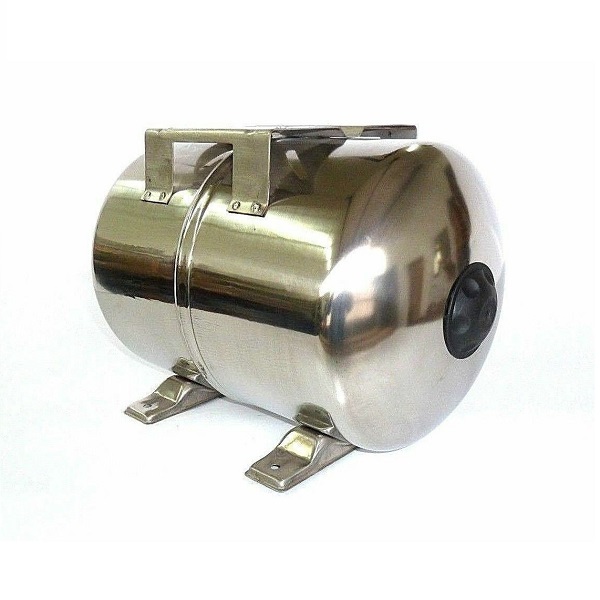

• Volumen: 100 Liter
• Material: Edelstahl
• Wandstärke: 1,3 mm
• Maximaler Betriebsdruck: 8 bar
• Betriebstemperatur: 0 bis 100 °C
• Membran: EPDM-Gummiblase
• Anschluss: 1 Zoll
• Flansch: Edelstahl
• Empfohlener Luftdruck bei leerem Kessel: 1,5–1,8 bar
• Abmessungen mit Pumpenplatte: 71 × 44 × 47 cm
• Abmessungen der Pumpenplatte: 20 × 16,5 × 4 cm

Die EPDM-Membran ist widerstandsfähig gegen Hitze, Witterung und Ozon. Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den angegebenen EN-Normen.

• Modell: HMC 145 4-SH
• Motorleistung: 1.100 W / 1,1 kW
• Spannung: 230 V / 50 Hz
• Schutzklasse: IP44

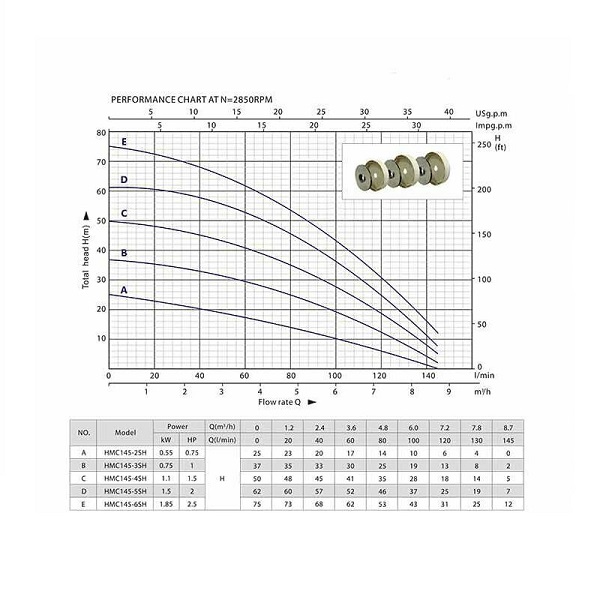

• Maximale Förderhöhe: 50 m
• Maximaler Pumpendruck: 5 bar
• Maximale Fördermenge: 8.700 l/h – 145 l/min
• Maximale Ansaughöhe: 8 m bei 1¼-Zoll-Saugleitung
• Maximale Wassertemperatur: 35 °C
• Anschluss Saugseite: 1¼ Zoll
• Anschluss Druckseite: 1 Zoll
• Kabellänge: 50 cm mit Stecker
• Abmessungen: 46 × 18 × 21 cm

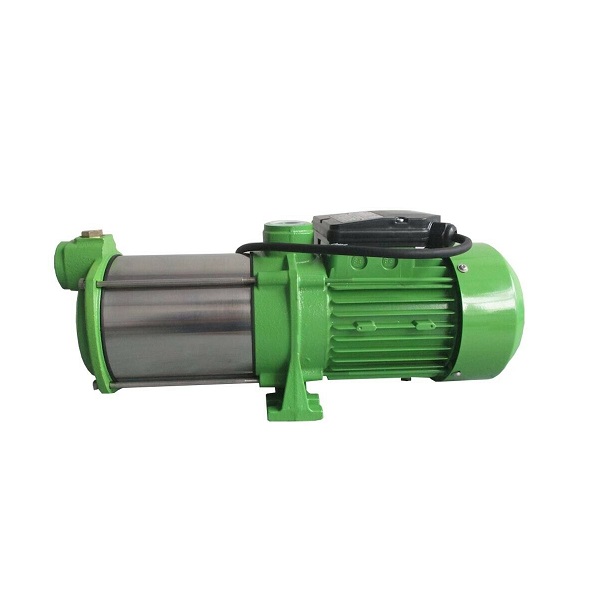

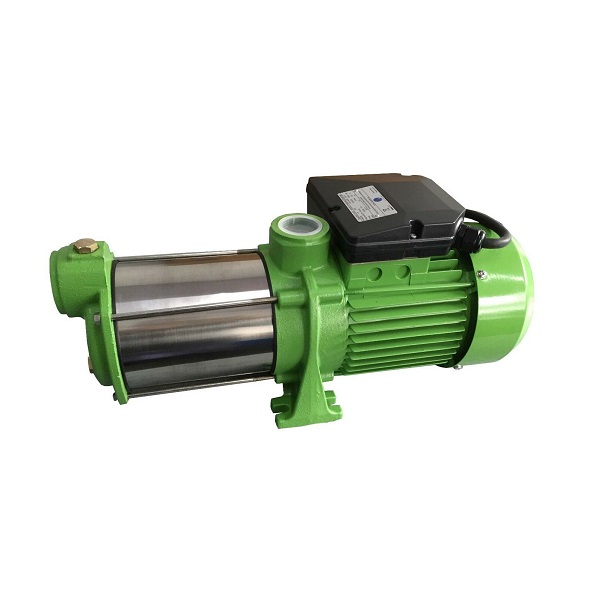

Die Pumpe besitzt eine robuste, rostfreie Edelstahlwelle und vier Edelstahl-Schaufelräder mit Kunststoffbeschichtung. Diese Bauweise unterstützt einen ruhigen und zuverlässigen Betrieb.

Automatische Drucksteuerung

Die elektronische Drucksteuerung startet die Pumpe automatisch, sobald Wasser entnommen wird. Wird kein Wasserdurchfluss erkannt, schaltet sie die Pumpe zeitverzögert ab. Dadurch wird die Pumpe bei Wassermangel vor Trockenlauf geschützt.

• Voreingestellter Einschaltdruck: 1,5 bar
• Einstellbarer Einschaltdruck: 1–3,5 bar
• Maximaler Betriebsdruck: 10 bar
• Versorgungsspannung: 220–240 V / 50 Hz
• Schutzklasse: IP65
• Maximale Stromaufnahme: 10 A
• Maximale Betriebstemperatur: 60 °C
• Anschlüsse: 2 × 1 Zoll Außengewinde
• Einbaulänge: 170 mm
• Kabellängen: Kupplung 50 cm, Stecker 80 cm
• Abmessungen: 25 × 17 × 17 cm

Die LED-Anzeigen informieren über Stromversorgung, Pumpenbetrieb und Störungen. Das integrierte Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.

• Filtergröße: 10 Zoll
• Maximale Durchflussleistung: 5.000 l/h
• Maximaler Betriebsdruck: 6 bar
• Maximale Wassertemperatur: 45 °C
• Filtereinsatz: Nylon, 60 µm
• Eingang: 1 Zoll Innengewinde mit Messingbuchse
• Ausgang: 1 Zoll Innengewinde mit Messingbuchse
• Filterinnenkörper: Ø 65 × 240 mm
• Außenabmessungen: Ø 110 × 310 mm

Hinweis zur Förderleistung: Die Kreiselpumpe erreicht eine maximale Pumpenleistung von 8.700 l/h. Der mitgelieferte Vorfilter ist für einen Durchfluss von maximal 5.000 l/h ausgelegt und kann daher die Fördermenge des Gesamtsystems begrenzen.

Hinweise zur Installation

• Pumpe und Saugleitung vor der ersten Inbetriebnahme vollständig mit Wasser befüllen.
• Die Saugleitung mit einem Fußventil oder geeigneten Rückschlagventil ausstatten.
• Die Wassersäule in der Saugleitung muss dauerhaft erhalten bleiben.
• Für die Saugleitung einen Durchmesser zwischen 1 und 1¼ Zoll verwenden.
• Bei Verwendung von 1/2- oder 3/4-Zoll-Gartenschläuchen können abhängig von Leitungslänge, Druckverlust und Beregnermodell ungefähr drei bis vier Beregner betrieben werden.

Bei Problemen mit dem Druckaufbau prüfen Sie zuerst die Befüllung und Dichtheit der Saugleitung sowie die Position des Fuß- oder Rückschlagventils.
