431,00 €
"Hauswasserwerk HMC 170 5-SH 6,5 Bar CH20 SCF 100 L"
Hauswasserwerk HMC 170 5-SH 6,5 Bar CH20 SCF 100 L
Hauswasserwerk HMC 170 5-SH, Drucktank 100l Edelstahl, CH 20, Panzerschlauch 100 cm, Wasserfilter
Technische Daten Kreiselpumpe
| Details | 1650 Watt 1,65 kW |
|---|---|
| Spannung | 230 V / 50 Hz |
| Schutzklasse | IP 44 |
| Förderhöhe | 65 m |
| Max. Druck | 6,5 Bar |
| Max. Fördermenge | 10200 L/h - 170 l/min. |
| Robuste und rostfreie Edelstahl Welle | |
| 5 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe | |
| Max. Ansaughöhe | 8 m bei 11/4'' Zoll |
| Max. Wassertemperatur | 35 °C |
| Anschluss Saug- und Druckseite | 11/4''Zoll IG |
| Die Pumpe verfügt ber 2 Aufnahmen unten, passend für die Montage | |
| auf einem Membrankessel (z.B. Hauswasserwerk) | |
| Kabellnge | 30 cm mit Stecker |
| Maße Pumpe | LxBxH 46 x 18 x 21 cm |

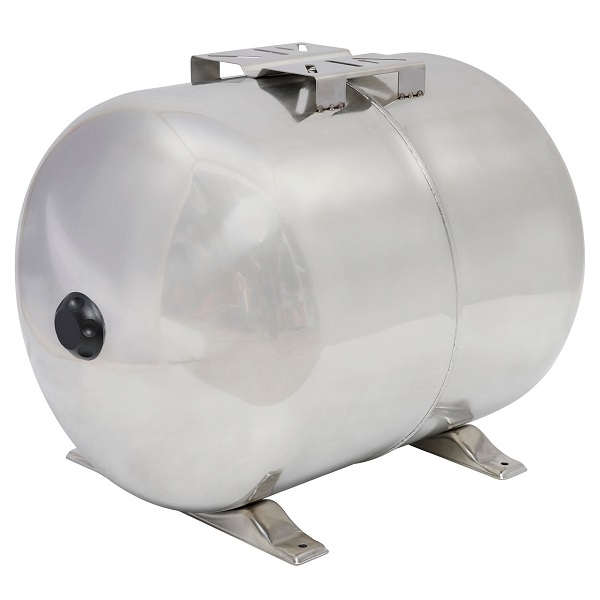

Technische Daten Membrankessel
| Max. Druck | 10 BarMax. Test Druck10 Bar |
|---|---|
| Wandung 100 L | 1,2 mm |
| Betriebstemperatur | 0-100 |
| ButylMembran Gummiblase | |
| Anschluss 1 ZollEdelstahl Flansch | |
| Luftdruck 1,8-2,0 bar | |
| Abmessungen Kessel + Platte | Höhe 47 cm Länge 71 cm Durchmesser 44 cm |
| Platte Pumpenplatte | 20 cm x 16,5 cm x 4 cm |
Technische Daten elektronischer Druckregler
| Eingangsspannung | 220-240 Volt |
|---|---|
| Maximaler Betriebsdruck | 10 Bar |
| Arbeits-und Schaltleistung bis 2,2 kW | |
| Frequenz | 50-60 Hz |
| Zeit einstellbar für automatischen Neustart | |
| Ausschaltdruck einstellbar | 0,5 - 9,8 Bar |
| Einschaltdruck einstellbar | Prozentual 30-80 % von eingestellten Ausschaltdruck = 0,3 7,9 bar |
| Maximale Temperatur | 60 |
| Stromaufnahme | 10 A Schutzklasse IP54 |
| Trockenlaufschutz | Schaltet die Pumpe bei Wassermangel aus |
| Rückschlagventil | Verhindert Druckschlageffekte |
| Anschluss | 2 x 1" Außengewinde |
| Abstand zwischen beiden Wasserdurchflssen außen 170 mm | |
| Kabellngen | Kupplung 50 cm und Stecker 90 cm |
| Abmessungen | 25 x 17 x 17 cm |
Funktionsweise
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzgert ab und schtz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe
| 10" Filter für 6000 l/h | |
| Anschlussgewinde | G1 '' (Gewindedurchmesser 33,3 mm) Max. |
|---|---|
| Betriebsdruck | 7 bar Wassertemperatur: 45 °C |
| Wasserdurchfluss | 6000 L/h Siebeinsatz aus Nylon 60 m |
| Eingang | 1 Zoll Innengewinde Messing Buchse |
| Ausgang | 1 Zoll Innengewinde Messing Buchse |
| Größe des Filter Innenkörper: | |
| 65 mm Länge | 240 mm |
| Auenabmessungen | 110 mm Länge: 310 mm |
| !! Garten Bewässerung mit 3/4 oder 1/2 Zoll Schluchen >>max. 3 Regner anschliebar !! | |
| Bitte bachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!! | |
| Sollte das Rückschlagventil vor der Pumpe und nicht als Fuventil eingebaut werden, | |
| dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden. | |
| Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. | |
| Befllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs. | |
| Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. | |
| Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !! | |
