"Hauswasserwerk HMC 170 6-SH 7,8 Bar CH18 SCF 24 L"
Hauswasserwerk HMC 170 6-SH 7,8 Bar CH18 SCF 24 L
Premium Hauswasserwerk mit Kreiselpumpe 7,8 Bar Druck
Achtung: Mehrstufige Kreiselpumpe 2100 Watt Sehr gute Laufruhe 68 db, hoher Druckaufbau mit großer Fördermenge zeichnen diese Pumpe aus !!
Achtung: Beschreibung: Pumpe startet und stoppt automatisch, je nach gewünschter Einstellung !! Sehr gute Laufruhe 68 db, hoher Druckaufbau mit groer Fördermenge sowie ein integrierter Heißlaufschutz in der Motorwicklung zeichnen diese Pumpe aus !!
Technische Daten Kreiselpumpe 2,1 kW
| 230 V / 50 Hz | |
| Schutzklasse | IP 44 |
|---|---|
| Förderhöhe | 78 Meter |
| Max. Druck | 7,8 bar |
| Max. Fördermenge | 10200 L/h - 170 L/min. |
| Max. Ansaughöhe | 8 m bei 1,25 Zoll |
| Robuste und rostfreie Edelstahl Welle | |
| Mehrstufige Kreiselpumpe 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe | |
| Max. Wassertemperatur | 60 °C |
| Anschluss Saug und Druckseite | 1,25'' Zoll IG |
| Die Pumpe verfügt ber 2 Aufnahmen unten, passend für die Montage auf einem Druckkessel | |
| Kabellnge | 45 cm mit Stecker |
| L B H | 36 x 15 x 17 cm |
| Lärmpegel | 68 db !! |
Achtung: Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden! Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen, da diese nicht immer 100 % Luftdicht sind und sich bei Kreiselpumpen durch Luftder maximale Betriebsdruck reduziert. Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Technische Daten 24 L Membrankessel aus Edelstahl
| Wandung | 1,2 mm max. Druck 8 Bar |
|---|---|
| Betriebstemperatur | 0-100 |

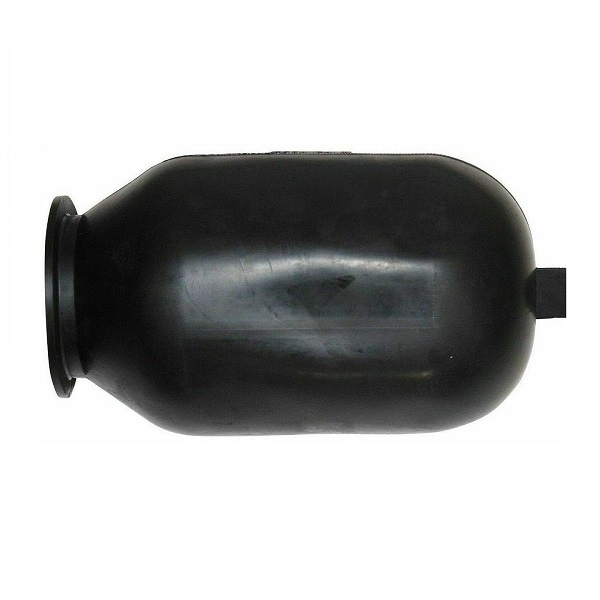

| Butyl Membran Gummiblase | |
| Anschluss 1 Zoll | Edelstahl Flansch |

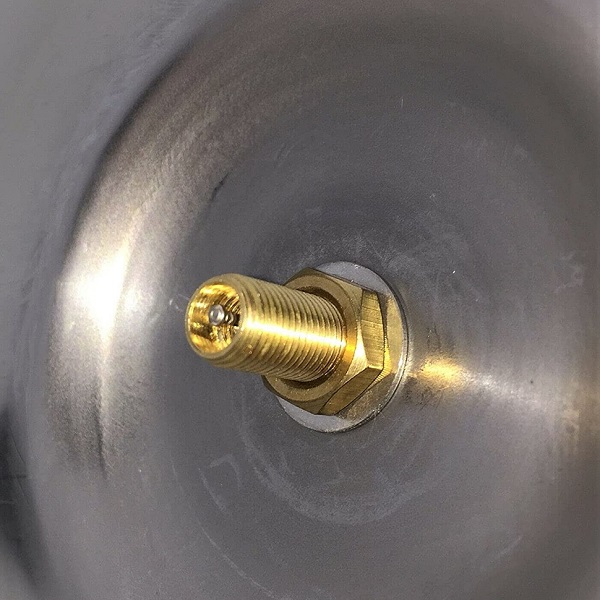

| Luftdruck 1,8-1,9 bar | |
| Abmessungen Kessel + Platte: | |
| Höhe 38 cm Länge 55 cm Durchmesser | 34 cm |
| Pumpenplatte | 20 cm x 16,5 cm x 4 cm |
Technische Daten elektronischer Druckregler
| Eingangsspannung | 220-240 Volt |
|---|---|
| Maximaler Betriebsdruck | 10 Bar |
| Arbeits-und Schaltleistung bis 2,2 kW | |
| Frequenz | 50-60 Hz |
| Zeit einstellbar für automatischen Neustart | |
| Ausschaltdruck einstellbar | 0,5 - 9,8 Bar |
| Einschaltdruck einstellbar | Prozentual 30-80 % von eingestellten Ausschaltdruck = 0,3 7,9 bar |
| Maximale Temperatur | 60 |
| Stromaufnahme | 10 A Schutzklasse IP54 |
| Trockenlaufschutz | Schaltet die Pumpe bei Wassermangel aus |
| Rückschlagventil | Verhindert Druckschlageffekte |
| Anschluss | 2 x 1" Außengewinde |
| Abstand zwischen beiden Wasserdurchflssen außen 170 mm | |
| Kabellngen | Kupplung 50 cm und Stecker 90 cm |
| Abmessungen | 25 x 17 x 17 cm |
Funktionsweise
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzgert ab und schtz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.

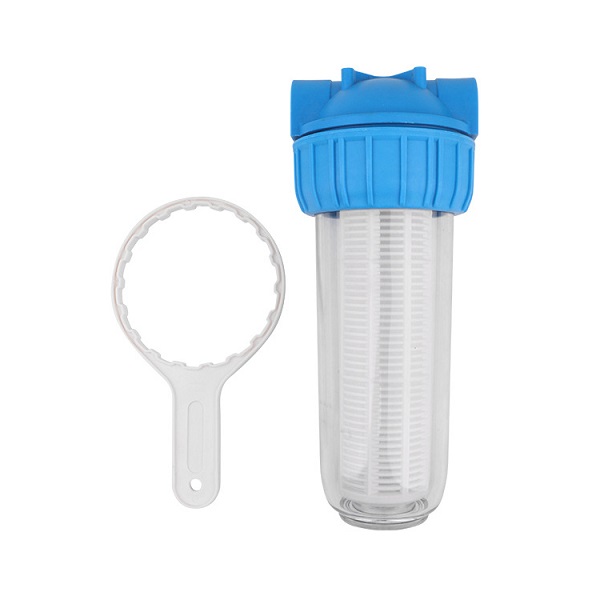

Vorfilter Pumpe
| 10" Filter für 6000 l/h | |
| Anschlussgewinde | G1 '' (Gewindedurchmesser 33,3 mm) Max. |
|---|---|
| Betriebsdruck | 7 bar Wassertemperatur: 45 °C |
| Wasserdurchfluss | 6000 L/h Siebeinsatz aus Nylon 60 m |
| Eingang | 1 Zoll Innengewinde Messing Buchse |
| Ausgang | 1 Zoll Innengewinde Messing Buchse |
| Größe des Filter Innenkörper: | |
| 65 mm Länge | 240 mm |
| Auenabmessungen | 110 mm Länge: 310 mm |
