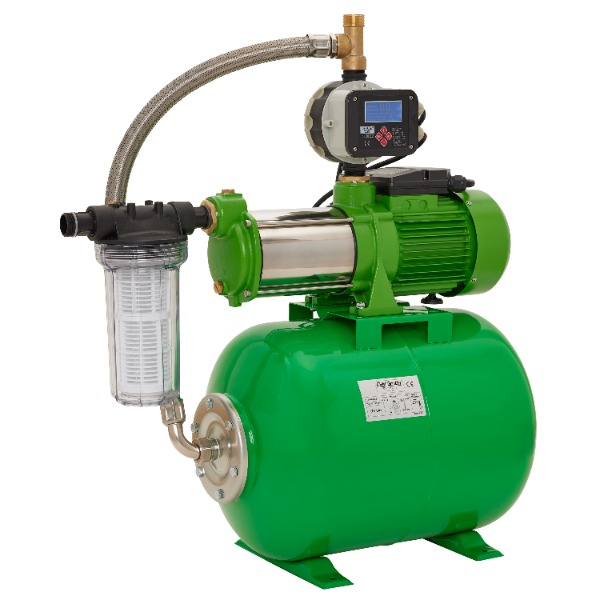

Hauswasserwerk HMC 170 6-SH 7,8 Bar CH20 CF 50 L
"Hauswasserwerk HMC 170 6-SH 7,8 Bar CH20 CF 50 L"
Hauswasserwerk HMC 170-6SH, Drucktank 50l Stahl, CH 20, Panzerschlauch 80cm, Wasserfilter
Sehr gute Laufruhe 68 dB, hoher Druckaufbau mit großer Fördermenge sowie ein integrierter Heißlaufschutz
in der Motorwicklung zeichnen diese Pumpe aus!!

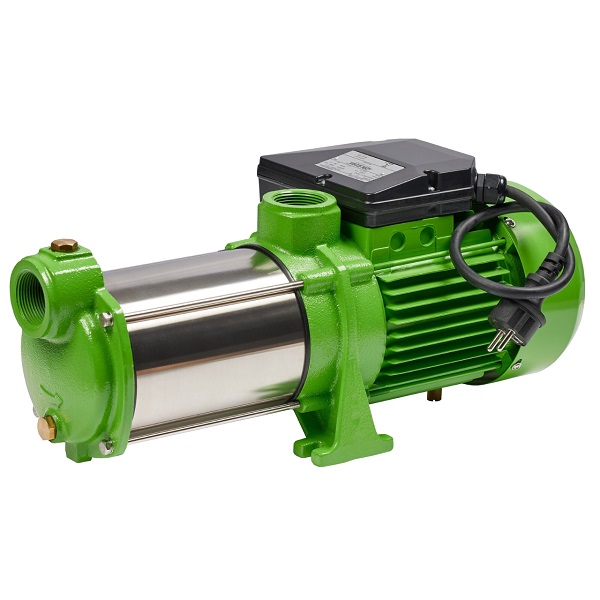

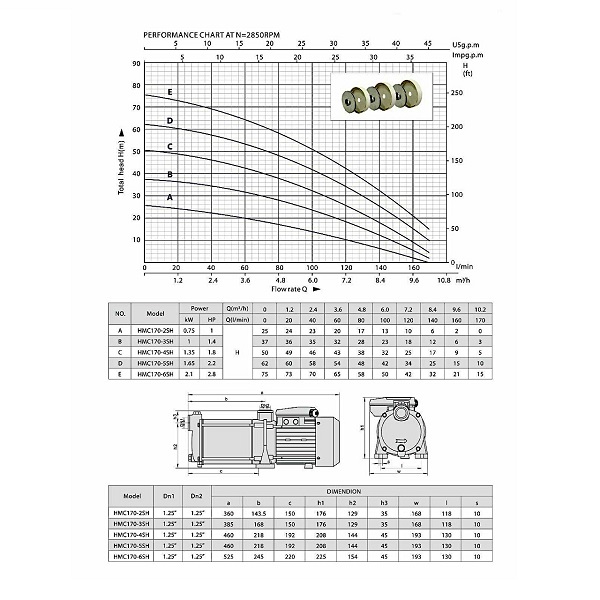

Technische Daten Kreiselpumpe
2,1 kW 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 78 Meter
Max. Druck: 7,8 bar
Max. Fördermenge: 10200 L/h - 170 L/min.
Max. Ansaughöhe: 8 m bei 1 Zoll
Robuste und rostfreie Edelstahl Welle
Mehrstufige Kreiselpumpe 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Wassertemperatur: 60°C
Anschluss Saug und Druckseite: 1,25'' Zoll IG
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage auf einem Druckkessel
Kabellänge: 45 cm mit Stecker
L B H: 36 x 15 x 17 cm
Lärmpegel: 68 dB
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!!
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!!

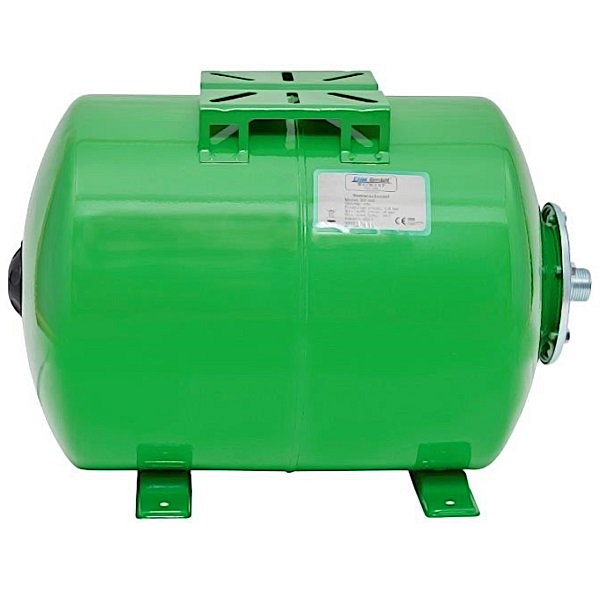

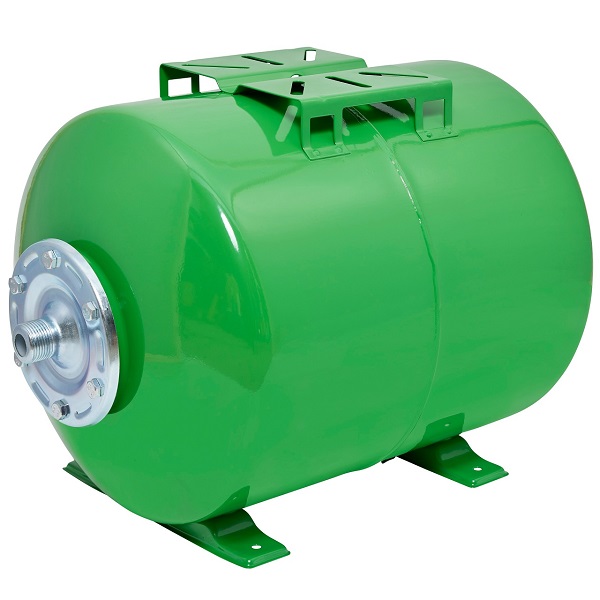

Technische Daten 50 L Membrankessel aus Stahl:
Wandung 50 L: 1,2 mm max. Druck 8 Bar
Betriebstemperatur: 0-100 ° C
Butyl Membran Gummiblase
Anschluss 1 Zoll
Verchromter Flansch
Luftdruck 1,9-2,1 bar
Trinkwasser geeignet!!
Abmessungen 50 L Stahl Kessel + Platte:
Höhe 38 cm Länge 55 cm Durchmesser: 34 cm
Pumpenplatte: 20cm x 16,5cm x 4cm
Die Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen!!!
!! Achtung!!
Bitte unbedingt ca. alle Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,9-2,1 bar betragen.

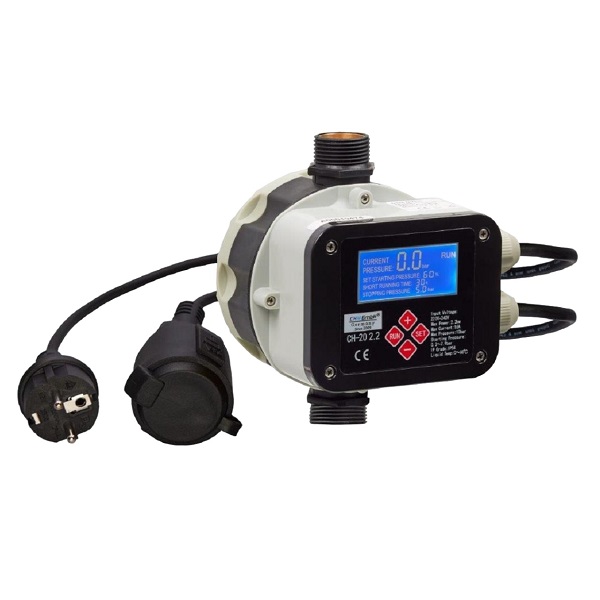

Technische Daten Digitaler Druckregler CH20:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar: Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °C
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde
Kabellänge Stecker und Kupplung: 50cm
Abmessungen: 25 x 17 x17 cm Gewicht: 1,6 Kg
Abstand zwischen beiden Wasserdurchflüssen (Anschlüsse) außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Deutsche Bedienungsanleitung !!

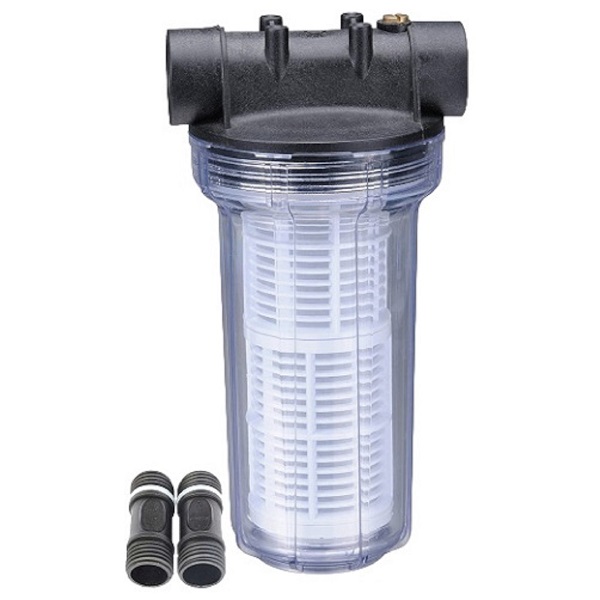

Vorfilter Pumpe:
10" Filter für 6000l/h:
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 6000 l/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 3 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör:
(Panzerschlauch, 3-Wege Ventil, Schrauben, Reduzierstücke 11/4 " auf 1 ")
zur selbstständigen Montage geliefert.
