447,00 €
"Hauswasserwerk HWW 8 SC 8,5 Bar 100 L SCF CH 20"

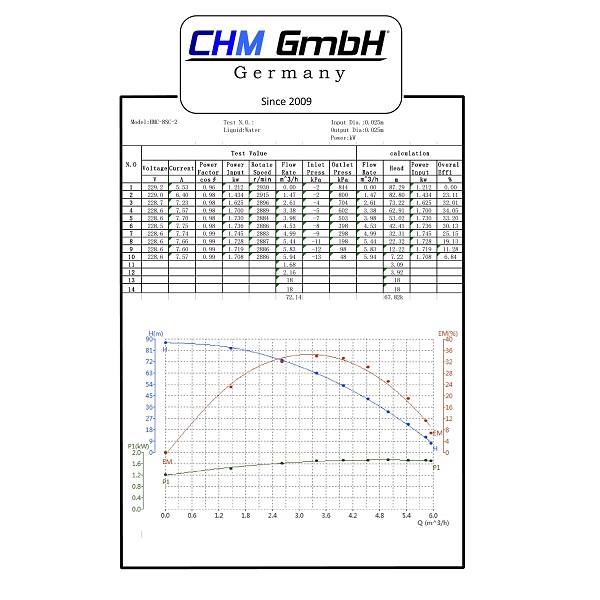

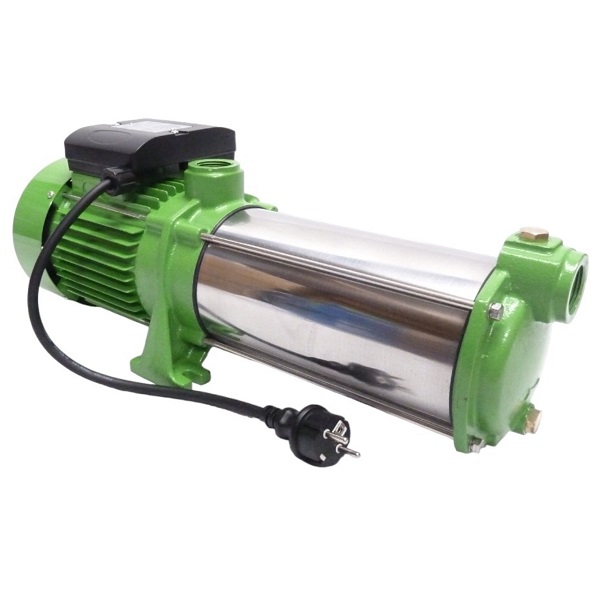

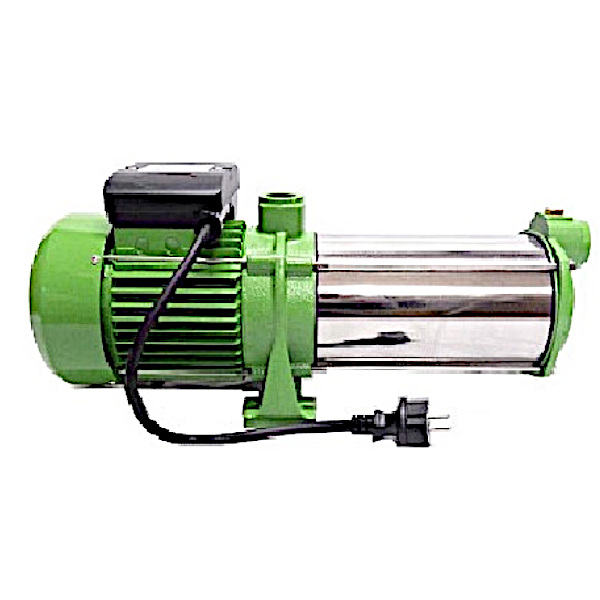

Technische Daten Kreiselpumpe:
1500 Watt 1,5 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 85 m
Max. Druck: 8,5 Bar
Max. Fördermenge: 8400 L/h – 170l/min.
Robuste und rostfreie Edelstahl Welle
8 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1''Zoll IG
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 30 cm mit SteckerMaße Pumpe: LxBxH 46 x 18 x 21 cm

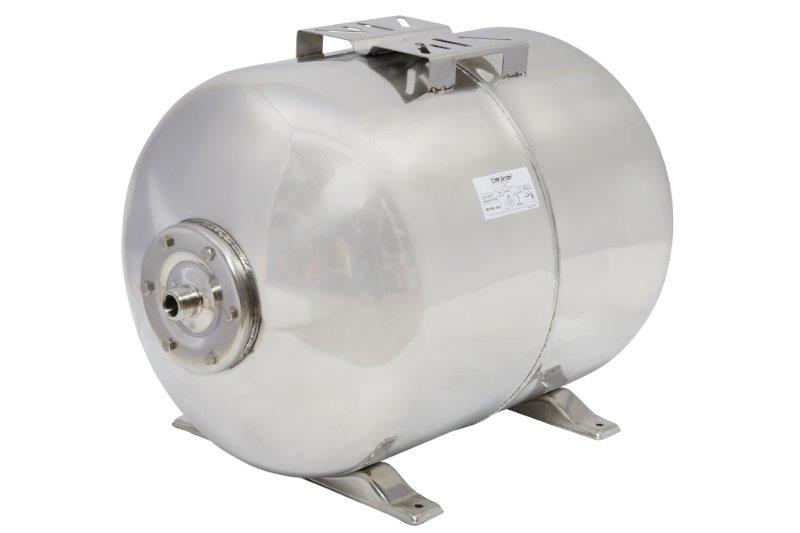

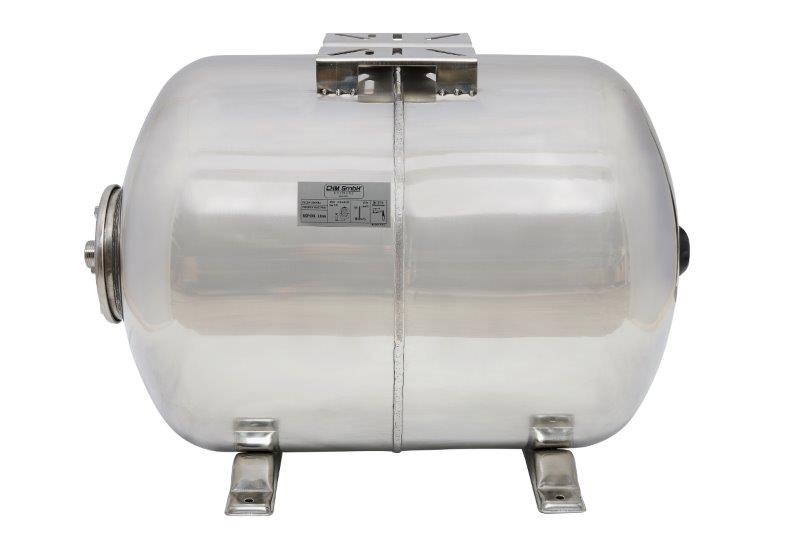

Technische Daten Membrankessel:
Max. Druck: 10 Bar Max. Test Druck 10 Bar
Wandung 100 L: 1,2 mm
Betriebstemperatur: 0-100 °
Anschluss 1 Zoll Edelstahl Flansch
Luftdruck 1,8-1,9 bar
Abmessungen Kessel + Platte:
Höhe 47 cm Länge 69 cm Durchmesser 44 cm.
Pumpenplatte: 20cm x 16,5cm.
Achtung
Diese Pumpe eignet sich nur, wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb der Saugleitung oder direkt vor der Pumpe installiert werden!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen, da diese nicht immer 100 % Luftdicht sind und sich bei Kreiselpumpen durch Luft der maximale Betriebsdruck reduziert.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Bitte Beachten: Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird !!

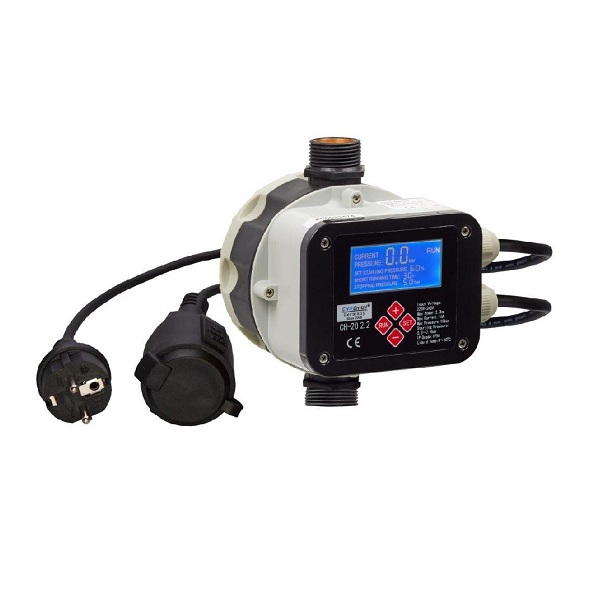

Technische Daten elektronischer Druckregler
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar :
Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3– 7,9 bar
Maximale Temperatur: 60 °
Stromaufnahme: 10 A Schutzklasse IP54
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 90 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe: (Achtung aktuell liefern wir den blauen kleinen Filter siehe Einzelbilder mit, nicht den großen Schwarzen)
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C saugseitig
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper:
Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Für welche Anwendungen eignet sich das HWW 8 SC?
Das Hauswasserwerk eignet sich für die Gartenbewässerung sowie zur Förderung von Wasser aus geeigneten Brunnen, Zisternen und Regenwasserspeichern. Durch den 100-Liter-Druckkessel werden Pumpenstarts reduziert und größere Wassermengen komfortabel bereitgestellt.
Welche Vorteile bietet der 100-Liter-Druckkessel?
Der große Druckkessel speichert einen Wasservorrat unter Druck. Bei kleineren Wasserentnahmen muss die Pumpe dadurch nicht bei jedem Öffnen einer Entnahmestelle sofort anlaufen. Das sorgt für einen gleichmäßigeren Betrieb und kann die Anzahl der Schaltvorgänge reduzieren.
Wann sind 8,5 bar sinnvoll?
Ein hoher maximaler Pumpendruck ist bei längeren Leitungen, größeren Höhenunterschieden oder mehreren gleichzeitig betriebenen Verbrauchern hilfreich. Der tatsächlich an der Entnahmestelle verfügbare Druck hängt von Förderhöhe, Leitungslänge, Rohrdurchmesser und Druckverlusten ab.
Was ist vor der Installation zu beachten?
Die Saugleitung muss luftdicht montiert und vor der Inbetriebnahme entsprechend den Herstellerangaben befüllt werden. Die Wasserquelle muss ausreichend ergiebig sein. Zusätzlich sollten Leitungsdurchmesser, Rückschlagventil, Filter und elektrische Absicherung zur Anlage passen.
Beratung zur Auslegung
Für die Prüfung, ob dieses Hauswasserwerk zu Ihrer Anlage passt, benötigen wir die Ansaughöhe, Leitungslänge, den Rohrdurchmesser und die Anzahl der gleichzeitig betriebenen Verbraucher. Unser Kundenservice unterstützt Sie gerne bei der Auswahl.
