Hauswasserwerk JET 200A CH20/ 50 L CF 6 Bar 6000 L/h
"Hauswasserwerk JET 200A CH20/ 50 L CF 6 Bar 6000 L/h"
Selbstansaugendes Hauswasserwerk mit starker JET Pumpe (Messing Laufräder)
Das CHM GmbH Hauswasserwerk verfügt über eine individuelle Einstellmöglichkeit für den Ein- und Ausschaltdruck !!
Der integrierte Trockenlaufschutz in dem CH 20 2.2 Druckschalter, schützt die Pumpe vor einem Trockenlauf bei Wassermangel !!
Technische Daten Jet-Gartenpumpe selbstansaugend:
Eingangsspannung: 230 Volt
Förderhöhe: 61 Meter
Arbeitsleistung 1,5 KW
Max. Druck: 6,1 bar
Max. Fördermenge: 6000 L/h - 100 L/min.
Max. Ansaughöhe: 9 m bei 1,5 Zoll
Max. Temperatur: 40 °C
Stromaufnahme: 12 A
Schutzklasse: IP44
Saug u Druckseite: 1,5 Zoll IG und 1,25 Zoll
Gewicht: 25 kg
Kabellänge: 30 cm mit Stecker
Maße: 55 x 25 x 28 cm

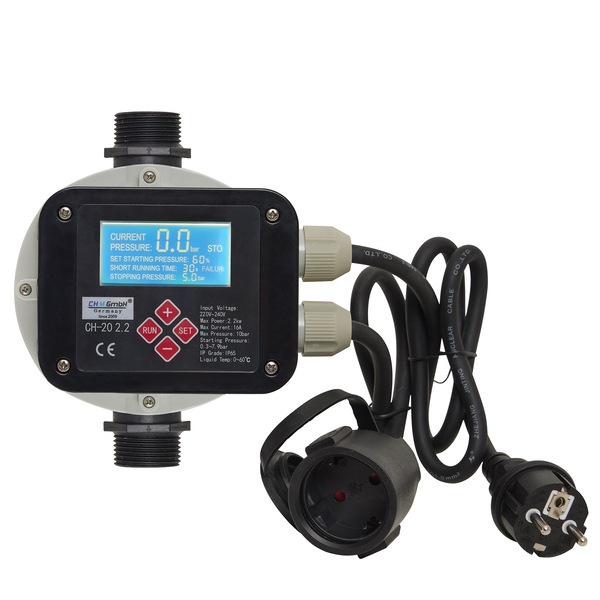

Druckschalter CH 20:
Technische Daten:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar : Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3– 7,9 bar (Werkseinstellung 5,0 Bar)
Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
Maximale Temperatur: 60 °
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Kabellänge Stecker 80 cm und Kupplung 50cm
Abmessungen: 25 x 17 x17 cm
Gewicht: 1,6 kg

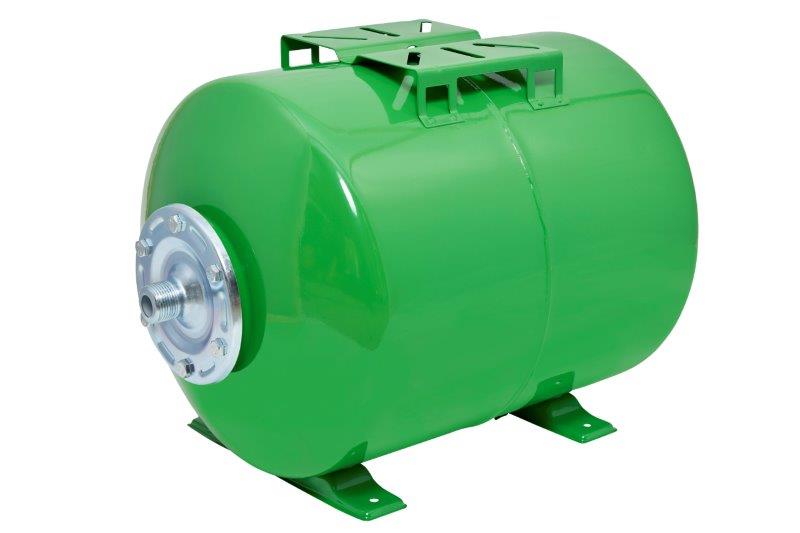

Membrankessel 50 L stahl:
Max. Druck: 8 Bar
Max. Test Druck 10 Bar
Wandung: 1,2 mm Anschluss 1 Zoll
Betriebstemperatur: 0-100 ° C
Butyl 50 L Gummiblase
Luftdruck 1,9-2,0 bar
Abmessungen Kessel inkl. Pumpen Platte: Höhe 38cm, Länge, 56cm Durchmesser 34cm
Pumpenplatte: 20cm x 16,5cm x 6,5 cm
Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den ENNormen !!!
!! Achtung!! Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kesselüberprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,9-2,0 bar betragen.
Deutsche/englische Bedienungsanleitung plus Aufbauanleitung !!
Wichtig!
Das Hauswasserwerk sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.
