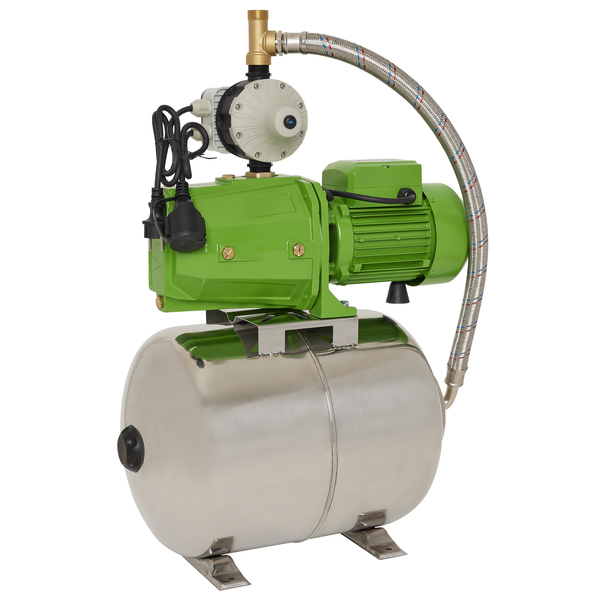

Hauswasserwerk JET 200A /CH20/ 50 L SCF 6000 L/h 6 Bar
"Hauswasserwerk JET 200A /CH20/ 50 L SCF 6000 L/h 6 Bar"
Selbstansaugendes Hauswasserwerk mit starker JET Pumpe (Messing Laufräder)
Das CHM GmbH Hauswasserwerk verfügt über eine individuelle Einstellmöglichkeit für den Ein- und Ausschaltdruck !!
Der integrierte Trockenlaufschutz in dem CH 20 2.2 Druckschalter, schützt die Pumpe vor einem Trockenlauf bei Wassermangel !!
Der Membrankessel ist so konzipiert, das ein platzen der Schweißnähte selbst bei Drücken über 8 Bar nicht möglich ist.
Der Flansch ist doppelt verschweißt im Gegensatz zur herkömmlichen Standard Membrankesseln.
Technische Daten Jet-Gartenpumpe selbstansaugend:
Eingangsspannung: 230 Volt
Förderhöhe: 61 Meter
Arbeitsleistung 1,5 KW
Max. Druck: 6,1 bar
Max. Fördermenge: 6000 L/h - 100 L/min.
Max. Ansaughöhe: 9 m bei 1,5 Zoll
Max. Temperatur: 40 °C
Stromaufnahme: 12 A
Schutzklasse: IP44
Saug u Druckseite: 1,5 Zoll IG und 1,25 Zoll
Gewicht: 25 kg
Kabellänge: 30 cm mit Stecker
Maße: 55 x 25 x 28 cm
Druckschalter CH 20:
Technische Daten:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar : Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3– 7,9 bar (Werkseinstellung 5,0 Bar)
Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
Maximale Temperatur: 60 °
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Kabellänge Stecker 80 cm und Kupplung 50cm
Abmessungen: 25 x 17 x17 cm
Gewicht: 1,6 kg
Membrankessel 50 L Edelstahl:
Max. Druck: 8 Bar
Max. Test Druck 10 Bar
Wandung: 1,2 mm Anschluss 1 Zoll
Betriebstemperatur: 0-100 ° C
Butyl 50 L Gummiblase
Luftdruck 1,9-2,0 bar
Abmessungen Kessel inkl. Pumpen Platte: Höhe 38cm, Länge, 56cm Durchmesser 34cm
Pumpenplatte: 20cm x 16,5cm x 6,5 cm
Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den ENNormen !!!
!! Achtung!! Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kesselüberprüfen und Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 1,9-2,0 bar betragen.
Deutsche/englische Bedienungsanleitung plus Aufbauanleitung !!
Wichtig!
Das Hauswasserwerk sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.
