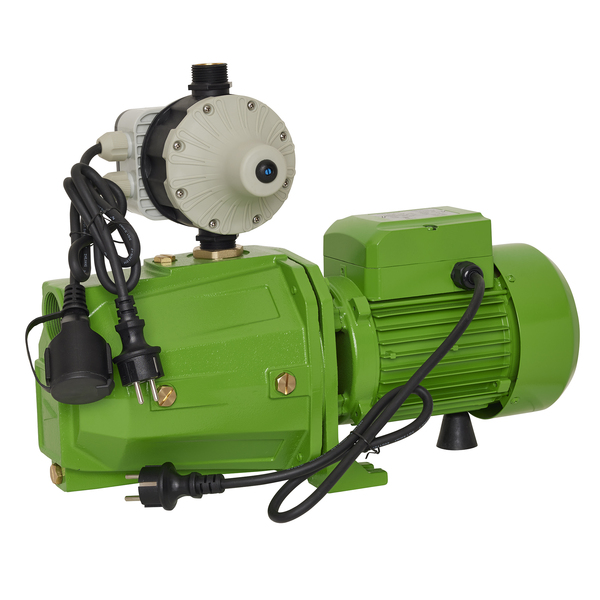

JET Pumpe selbstansaugend 1,5 kw 6,5 Bar mit CH20 Druckschalter
"JET Pumpe selbstansaugend 1,5 kw 6,5 Bar mit CH20 Druckschalter"
Technische Daten Jet-Gartenpumpe selbstansaugend:
Eingangsspannung: 230 Volt
Förderhöhe: 61 Meter
Arbeitsleistung 1,5 KW
Max. Druck: 6,1 bar
Max. Fördermenge: 6000 L/h - 100 L/min.
Max. Ansaughöhe: 9 m bei 1,5 Zoll
Max. Temperatur: 40 °C
Stromaufnahme: 12 A
Schutzklasse: IP44
Saug u Druckseite: 1'' Zoll IG
Gewicht: 25 kg
Kabellänge: 30 cm mit Stecker
Maße: 43 x 20 x 27 cm
Druckschalter CH 20
Technische Daten:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar : Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3– 7,9 bar (Werkseinstellung 5,0 Bar)
Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
Maximale Temperatur: 60 °
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen, benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel)
auf der Druckseite nach der Pumpensteuerung.
Wir empfehlen auch bei ständiger geringer Wasserabnahme (z.B. Tiertränken, Bewässerung, etc.) ein Ausdehnungsgefäß
auf der Verbraucherseite von mindestens 18 Liter.
Kabellänge Stecker 80 cm und Kupplung 50cm
Abmessungen: 25 x 17 x17 cm
Gewicht: 1,6 kg
Deutsche/englische Bedienungsanleitung !!
Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.
