Jetpumpe JPG 13007 INOX 5P + DS Set PS 02 mit Kabel
150,10 €*
Nicht mehr verfügbar
"Jetpumpe JPG 13007 INOX 5P + DS Set PS 02 mit Kabel"

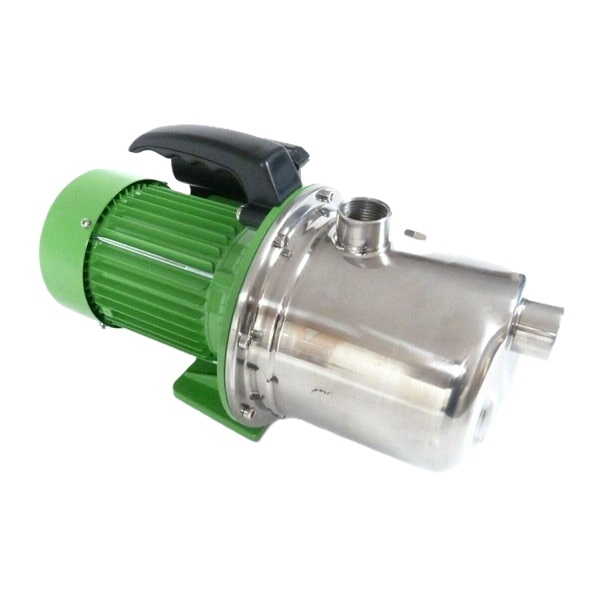

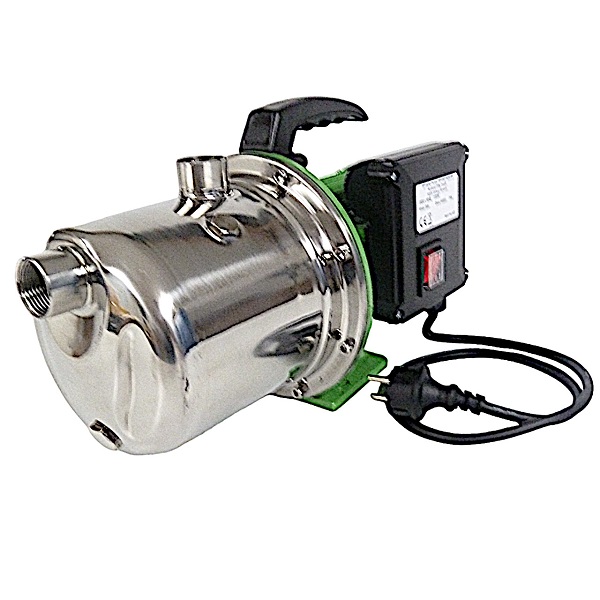

Technische Daten Gartenpumpe JGP 13007 Inox mit Druckschalter
1300 Watt
-
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 55 Meter
Max. Druck: 5,5 Bar
Max. Fördermenge: 5400 L/h - 90 L/min. bei 1 Zoll Saugleitung
Max. Ansaughöhe: 7 m bei 1 Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug und Druckseite: 1'' Zoll IG
Die Pumpe verfügt über eine Aufnahmeplatte unten,
Kabellänge: 80 cm mit Stecker
-
5 x Schaufelräder aus PO Material für gute Laufruhe
-
passend für die Montage auf einem Druckkessel
-
L B H: 43 x 20 x 27 cm
-

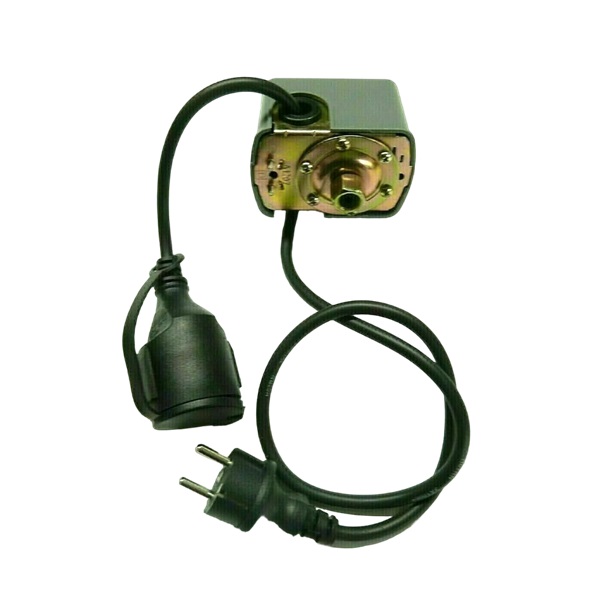

Druckschalter Set verkabelt Plug and Play
Stufenloser Einstellbereich 1-5 barSpannung 230V / 10 A Innengewinde 1/4"
Einschaltdruck 1,2 - 2,6 bar einstellbarAusschaltdruck 2,1 - 5 bar einstellbarAnschlussgewinde 1/4" IG rotierende MutterSpannung 110-240 VoltStromaufnahme max. 12 AmpereFrequenz: 50/60HzAnschlussgewinde 1/4" IG rotierende Mutter2-PoligSchutzart IP 54Maximaler Druck 5 bar

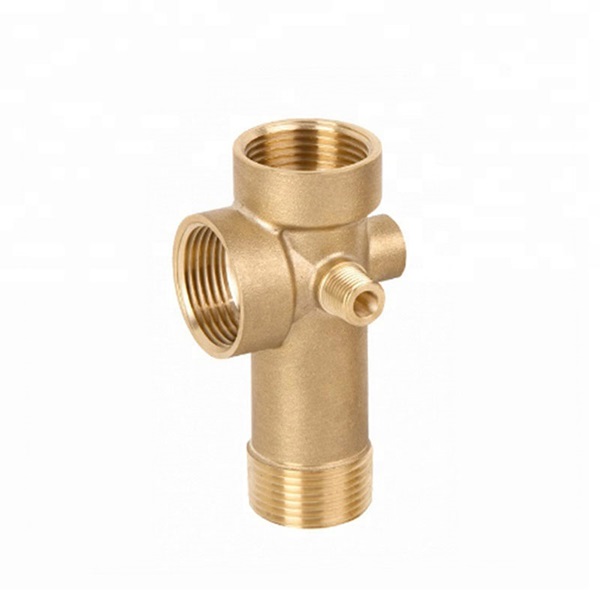

5 Wegeverteiler DN25 1" DN132 x 1" Innengewinde1 x 1" Außengewinde
1 x 1/4" Innengewinde
1 x 1/4" Außengewinde
Länge: 11 cm

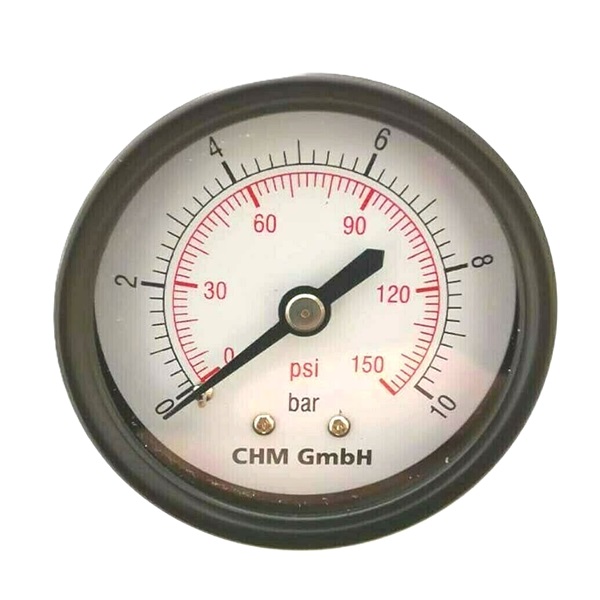

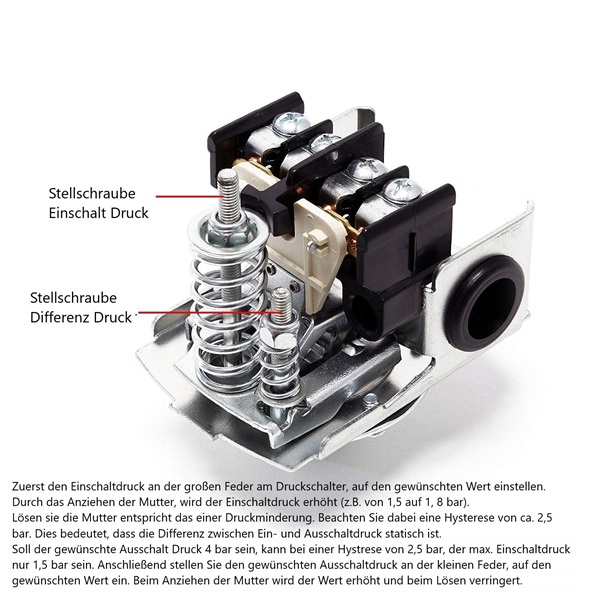

ManometerAnzeige 0-10 BarAnschluss 1/4 ZollAnzeigenbereich: 0-10 barDurchmesser: ca. 5 cmBedienung/Einstellung DruckschalterZuerst den Einschaltdruck an der großen Feder am Druckschalter, auf den gewünschten Wert einstellen.
Durch das Anziehen der Mutter, wird der Einschaltdruck erhöht (z.B. von 1,5 auf 1, 8 bar).
Lösen sie die Mutter entspricht das einer Druckminderung.
Beachten Sie dabei eine Hysterese von ca. 2,5 bar. Dies bedeutet,
dass die Differenz zwischen Ein- und Ausschaltdruck statisch ist.
Soll der gewünschte Ausschalt Druck 4 bar sein, kann bei einer Hystrese von 2,5 bar,
der max. Einschaltdruck nur 1,5 bar sein.
Anschließend stellen Sie den gewünschten Ausschaltdruck an der kleinen Feder,
auf den gewünschten Wert ein.
Beim Anziehen der Mutter wird der eingestellte Wert erhöht und beim Lösen verringert.
-
- ! Wichtig !
!! Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 3 Beregner anschließbar !!Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs..
