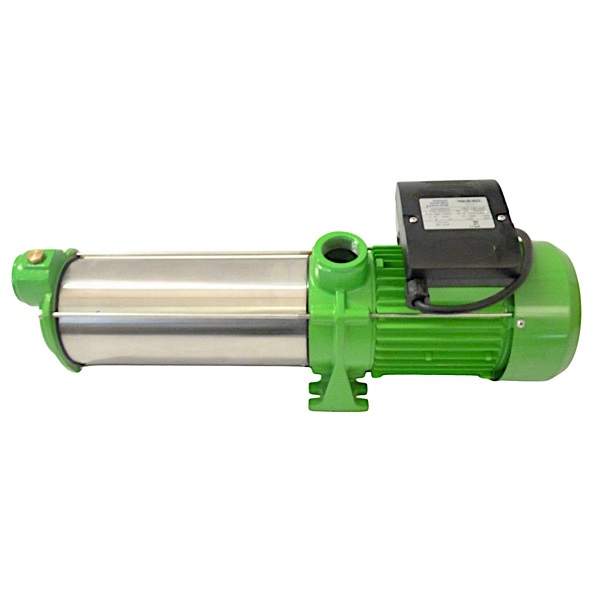

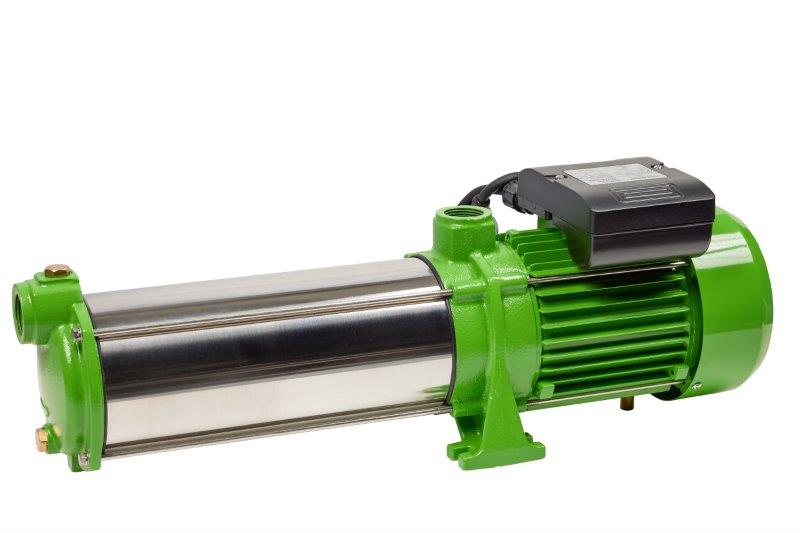

Kreiselpumpe HMC 10 SC 1,25 Zoll + Drucksteuerung CH 20

Kreiselpumpe Edelstahl 2,2 KW, 11 Bar, 8600 l/h mit digitaler vollautomatischer Pumpensteuerung CH20 von CHM GmbH

Robuste und rostfreie Edelstahl Welle

Mehrstufige Kreiselpumpe  10 x Edelstahl Schaufelräder mit Kunststoff überzogen für eine hohe Laufruhe.

Diese Pumpe lässt in Druck- und Wasserleistung keine Wünsche offen.

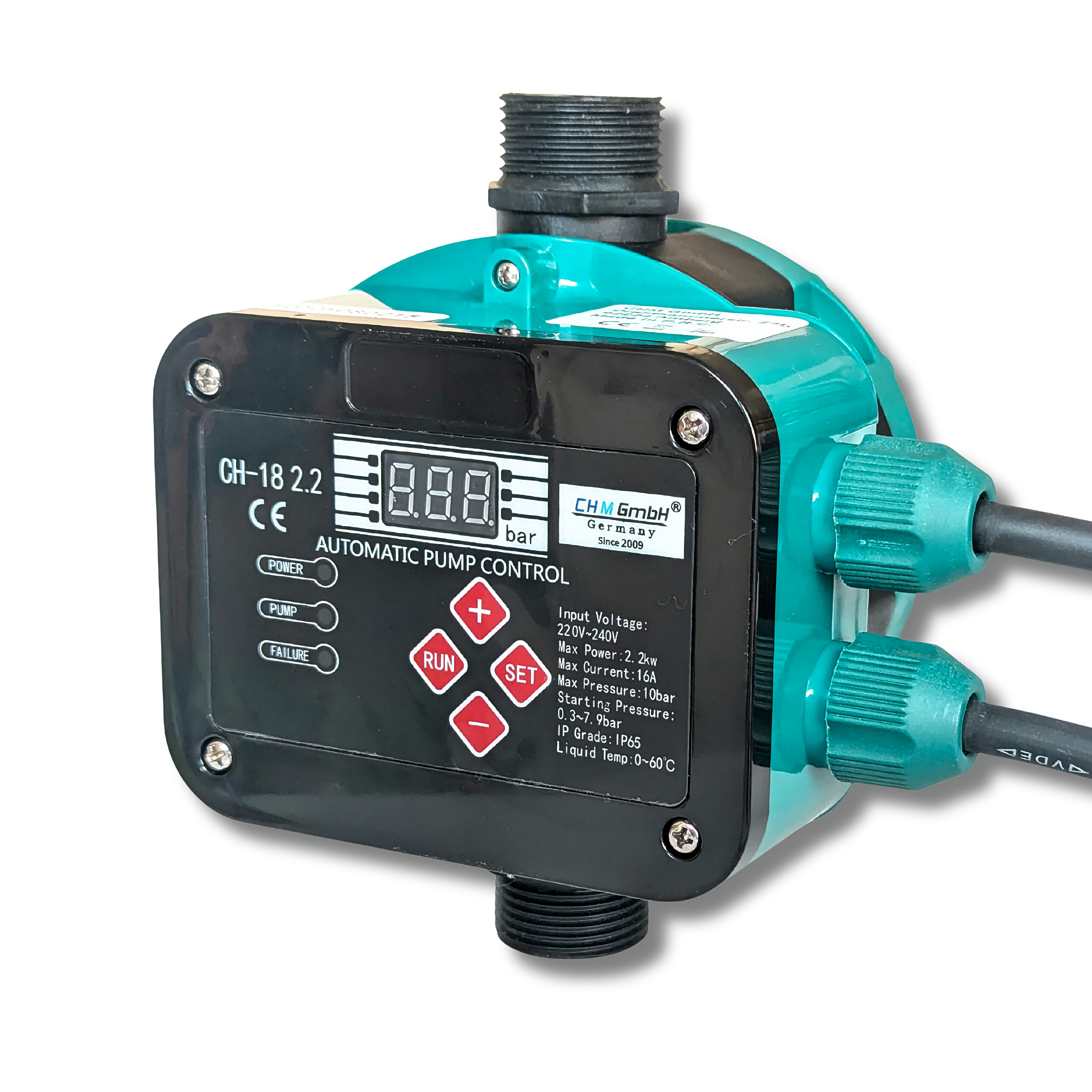

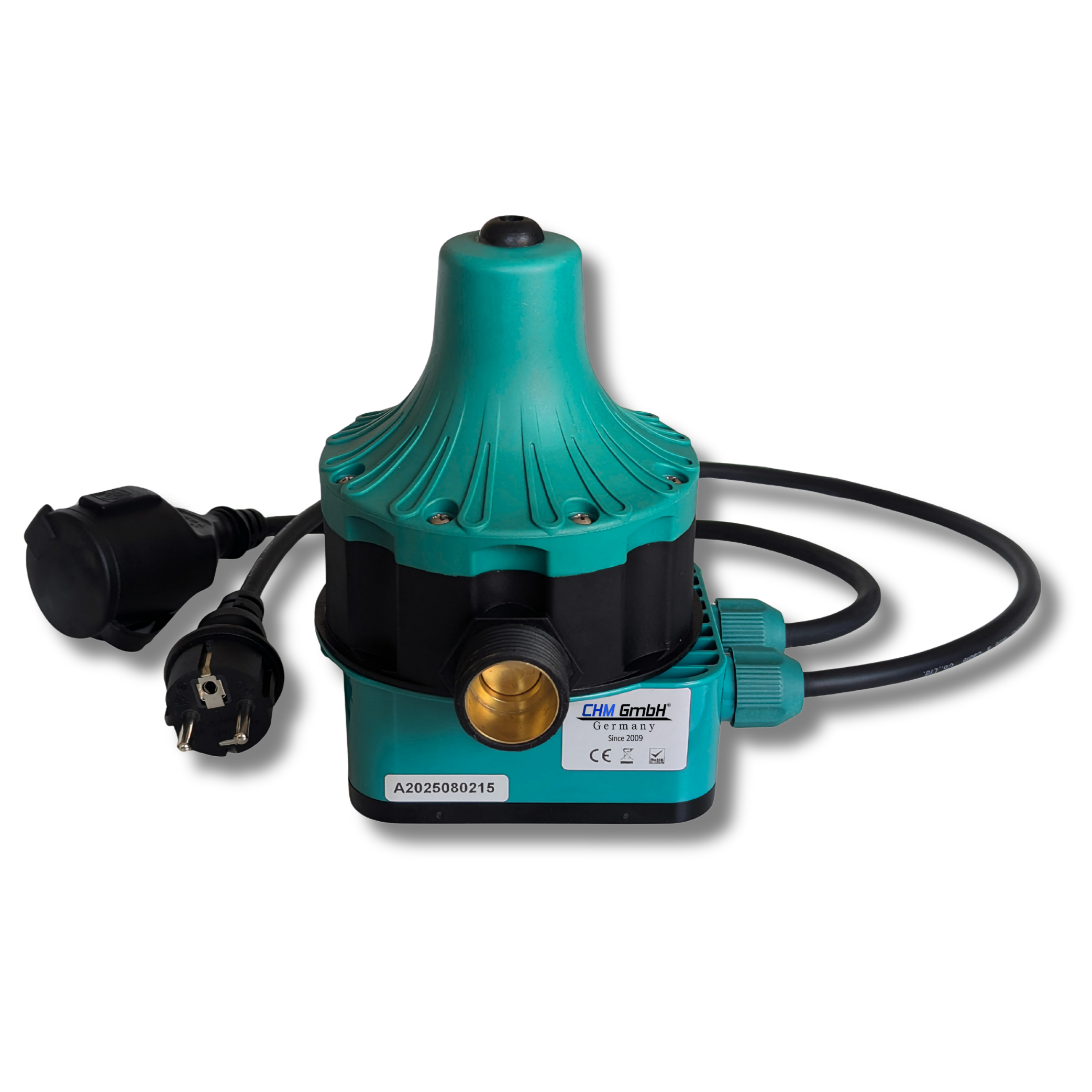

Die digitale vollautomatische Pumpensteuerung CH20 2.2 von CHM GmbH ist die ideale Lösung für Ihre Hauswasserversorgung im Haus und Garten. Diese Premium-Ausführung zeichnet sich durch ein benutzerfreundliches LCD-Display und die Möglichkeit zur individuellen Ein- und Ausschalt-Druckeinstellung aus.

Dank der intelligenten Sensortechnologie steuert die Pumpensteuerung automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen. Sie wird einfach zwischen Ihrer Pumpe und der Entnahmestelle montiert. Mit einem eingebauten Drucksensor und Echtzeitdaten über Druckänderungen und Wasserverbrauch regelt sie die Pumpe effizient. Dadurch kann sie das gesamte Wasserversorgungssystem, inklusive Druckschalter und Vier-Wege-Ventil, vollständig ersetzen und sorgt so für eine zuverlässige und sichere Nutzung.

Die technischen Daten sind beeindruckend: Die Eingangsspannung beträgt 220-240 Volt, der maximale Betriebsdruck liegt bei 10 Bar, und die Arbeits- und Schaltleistung erreicht bis zu 2,2 KW. Mit einer einstellbaren Zeit für den automatischen Neustart und der Anzeige des aktuellen Drucks während des Betriebs behalten Sie stets die Kontrolle.

Die individuell einstellbaren Ausschalt- und Einschalt-Drücke bieten Ihnen zusätzliche Flexibilität. Der Ausschalt-Druck kann von 0,5 bis 9,8 Bar eingestellt werden, während der Einschalt-Druck zwischen 30% und 80% des eingestellten Ausschalt-Drucks liegen kann. Die Werkseinstellung des Ausschalt-Drucks beträgt 5,0 Bar.

Die Pumpensteuerung ist vielseitig und kann auch für 380 Volt Pumpen über einen Schütz verwendet werden (siehe Schaltplan in den Bildern). Sie bietet zudem zahlreiche Schutzfunktionen, darunter Trockenlaufschutz und ein Rückschlagventil, das Druckschläge verhindert.

Die Installation ist einfach, wobei die Einbaulage nur senkrecht erfolgen sollte, um Anschlüsse vertikal oben oder unten zu haben. Der Anschluss erfolgt über 2 x 1" Außengewinde, und der Abstand zwischen beiden Wasserdurchflüssen außen beträgt 170 mm.

Bitte beachten Sie, dass bei Verwendung der Steuerung für eine Brunnenpumpe ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung notwendig ist, um eine reibungslose Funktion zu gewährleisten.

Die digitale vollautomatische Pumpensteuerung CH20 2.2 von CHM GmbH überzeugt nicht nur durch ihre Funktionsvielfalt, sondern auch durch ihre kompakten Abmessungen von 25 x 17 x 17 cm und ein Gewicht von nur 1,6 kg. Damit ist sie eine platzsparende und leichte Lösung für Ihre Hauswasserversorgung.

Vertrauen Sie auf die Qualität und Leistung dieser Pumpensteuerung von CHM GmbH, um eine zuverlässige und effiziente Wasserversorgung in Ihrem Haus und Garten zu gewährleisten.

Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.

Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe einzubauen empfehlen wir nicht !!

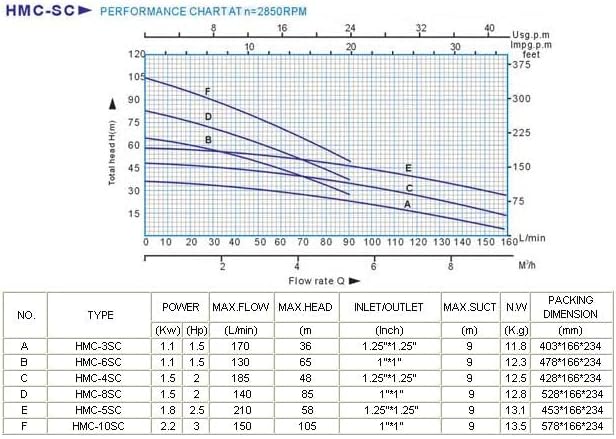

Technische Daten Kreiselpumpe:

Technische Daten - Digitale vollautomatische Pumpensteuerung CH20 2.2:

!! Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar !!

!! Garten Bewässerung mit einem  1 Zoll Schlauch beliebig Beregner anschließbar !!

Bitte bachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!

! Wichtig!

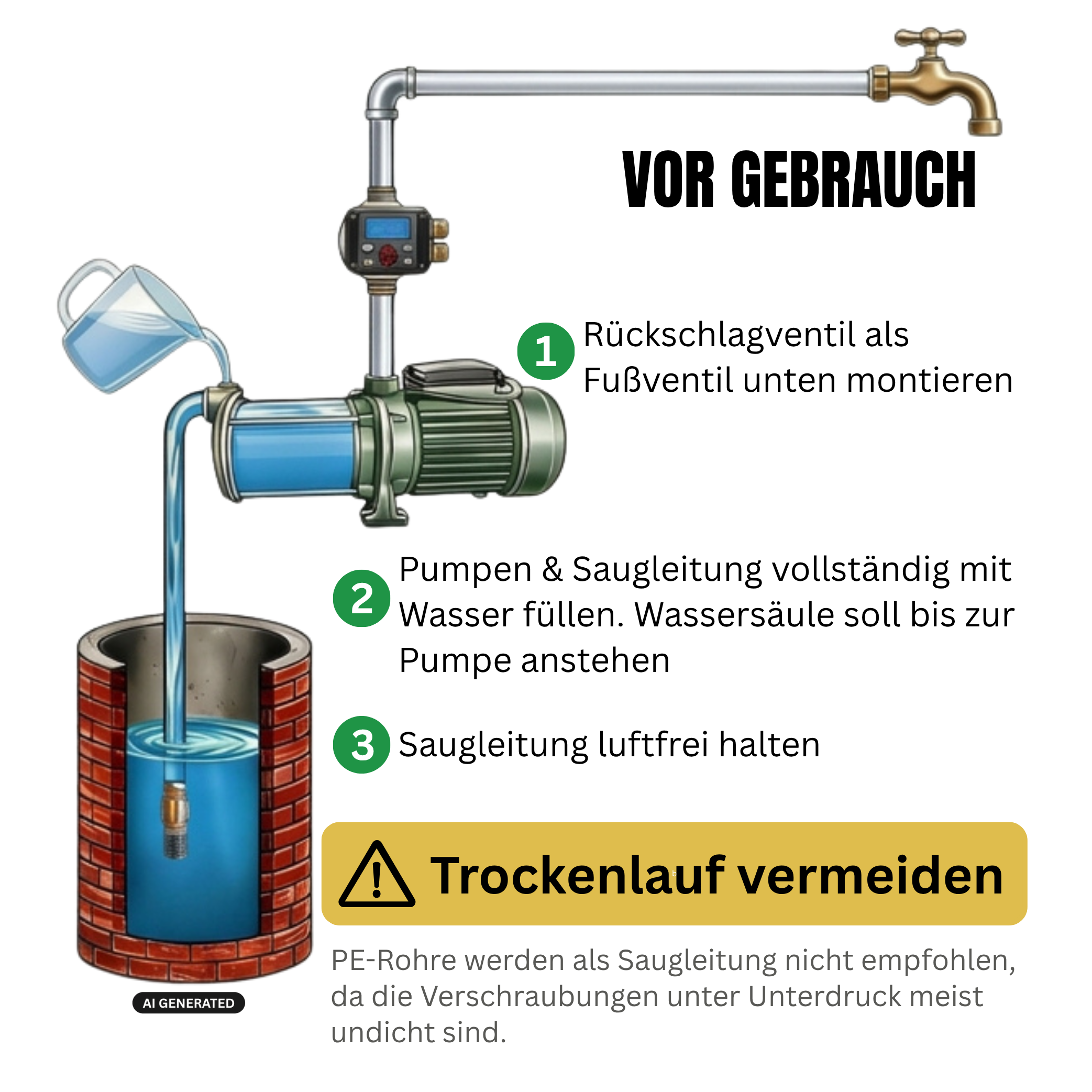

Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen!!

Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.

Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.

Bitte Beachten:

Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,

dann kontaktieren Sie bitte unseren Kundenservice der Ihnen hierbei behilflich sein wird !

Lieferumfang:

Kreiselpumpe 2,2 KW in original Karton mit BA Deutsch/Englisch !
Pumpensteuerung mit Stecker und Kupplung für max. 10 bar Betriebsdruck
