Kreiselpumpe HMC 145 4-SH + Drucksteuerung DSK 5
Produktinformationen "Kreiselpumpe HMC 145 4-SH + Drucksteuerung DSK 5"
Kreiselpumpe Edelstahl 1,1 KW, 5 bar, 8700 l/h mit Drucksteuerung DSK 5 von CHM GmbH
Optimale Effizienz für Hauswasserwerke Bewässerungssysteme und Wasseraufbereitung - CHM Germany
Erleben Sie das CHM Germany Pumpenset - die ideale Lösung für Ihre Bewässerungsbedürfnisse. Mit einer robusten Kreiselpumpe aus Edelstahl mit 1100 Watt Leistung, beeindruckenden 145 Litern pro Minute Fördermenge und einer Höhe von 50 Metern setzt dieses System neue Maßstäbe.
Hervorragende Laufruhe mit nur 68 dB und ein integrierter Heißlaufschutz in der Motorwicklung garantieren erstklassige Leistung und Langlebigkeit. Die Mehrstufige Kreiselpumpe verfügt über 4 Edelstahl Schaufelräder mit Kunststoffüberzug für optimale Laufruhe.
Die Pumpe ist mit 2 Aufnahmen für die Montage auf einem Druckkessel ausgestattet. Für die Gartenbewässerung sind 3/4 oder 1/2 Zoll Schläuche geeignet, wobei maximal 2 Beregner angeschlossen werden können.
Optimieren Sie Ihre Wasserversorgung und Bewässerung mit dem CHM Germany Hauswasserwerk. Verlassen Sie sich auf herausragende Leistung und Langlebigkeit für Ihre Anforderungen an Wasserförderung und Bewässerungssysteme.
Entdecken Sie die DSK 5 - Ihre zuverlässige und vollautomatische Pumpensteuerung für Tiefbrunnenpumpen, Kreiselpumpen und Hauswasserwerke. Mit dieser elektronischen Steuerung behalten Sie die volle Kontrolle über Ihre Wasserversorgung.
Die DSK 5 wird einfach zwischen Ihrem Fördergerät (Pumpe) und der Entnahmestelle montiert, wodurch sie effizient und platzsparend integriert wird. Achten Sie jedoch darauf, dass keine Entnahmestelle zwischen der Pumpe und dem Druckschalter installiert wird, um optimale Leistung zu gewährleisten.
Mit der DSK 5 können Sie sich auf einen konstanten Druck verlassen. Sie passt die Pumpenleistung automatisch an und überwacht den Wasserdurchfluss, um sicherzustellen, dass Sie stets ausreichend Wasser zur Verfügung haben. Darüber hinaus schützt sie Ihre Pumpe vor Trockenlauf und verhindert Schäden bei Wassermangel.
Profitieren Sie von der benutzerfreundlichen und effektiven Funktionalität der DSK 5. Sie reagiert automatisch auf das Öffnen und Schließen Ihrer Wasserverbraucher und gewährleistet somit eine optimale und effiziente Steuerung Ihrer Pumpe.
Entdecken Sie die Vorteile der DSK 5 Pumpensteuerung und sichern Sie sich eine zuverlässige Wasserversorgung für Ihr Zuhause oder Ihre landwirtschaftlichen Anlagen. Vertrauen Sie auf Qualität und Effizienz – vertrauen Sie der DSK 5.
Wichtige Hinweise:
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!!
- Verwenden Sie kein Rückschlagventil direkt vor der Pumpe.
- Die Pumpe sollte in der Nähe des Brunnenlochs platziert werden, um die Ansaughöhe zu gewährleisten.
- Achten Sie auf den richtigen Durchmesser der Saugleitung für optimale Leistung.

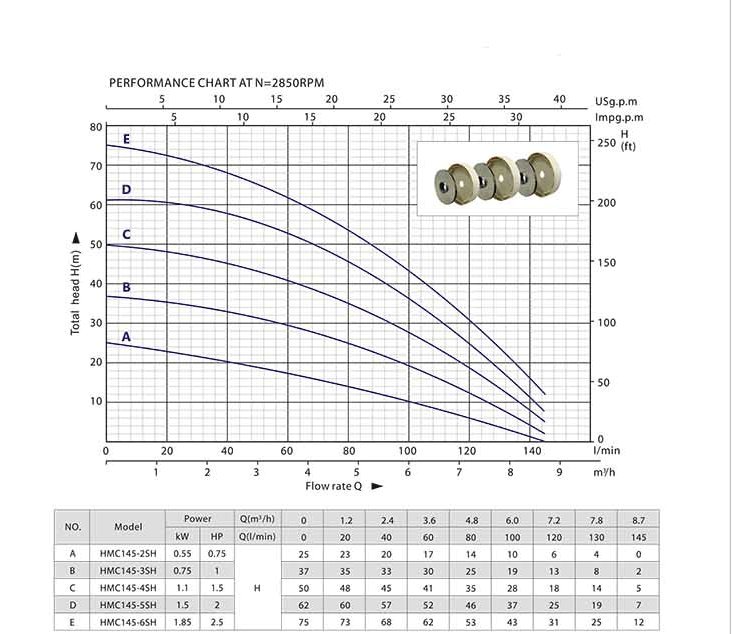

Technische Daten Kreiselpumpe HMC 145-4SH:
| Eingangsspannung: | 230 Volt |
| Förderhöhe: | 50 Meter |
| Arbeitsleistung bis: | 1,1 kW |
| Max. Druck: | 5 bar |
| Max. Fördermenge: | 8700 l/h - 145 l/min. |
| Max. Ansaughöhe: | 8m bei 1,25 Zoll |
| Max. Temperatur: | 60 °C |
| Stromaufnahme: | 12 A |
| Schutzklasse: | IP 44 |
| Anschluss Saug- und Druckseite: | 1 1/4" und 1'' Zoll IG |
| Lärmpegel: | 68 dB |
| Gewicht: | 17 kg |
| Kabellänge: | 45 cm mit Stecker |
| Maße: | 44 x 15 x 17 cm |
| Hinweis: Das Rückschlagventil direkt vor der Pumpe einzubauen empfehlen wir nicht! | |

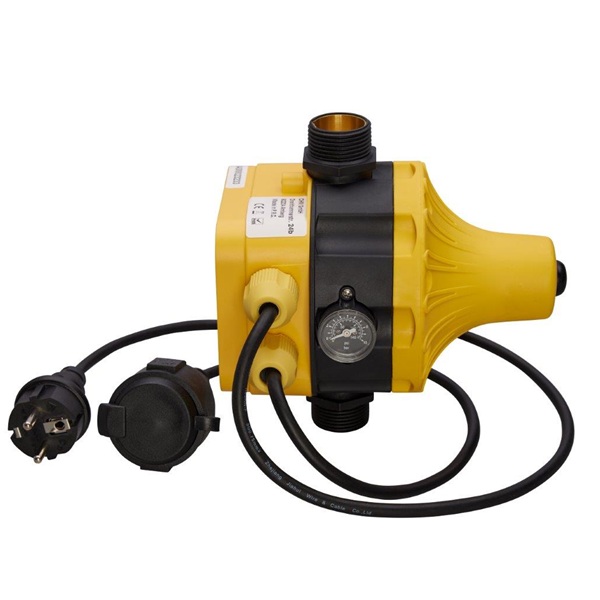

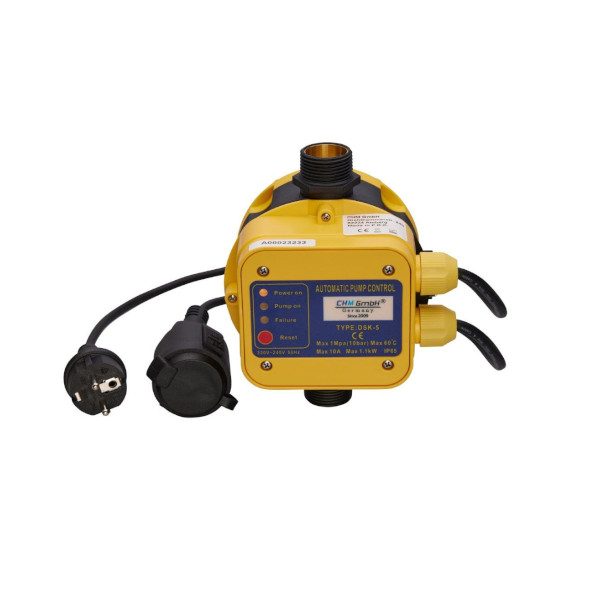

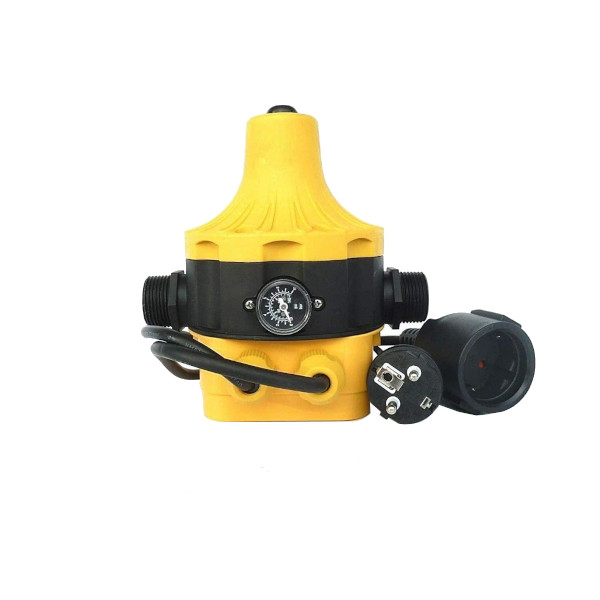

Technische Daten Drucksteuerung DSK 5:
| Eingangsspannung: | 220-240 Volt |
| Maximaler Arbeitsdruck: | 10 bar |
| Frequenz: | 50-60 Hz |
| Maximale Temperatur: | 60 Grad |
| Stromaufnahme: | 10 A |
| Schutklasse: | IP65 |
| Druckanzeige/Manometer: | bis 10 bar |
| Trockenlaufschutz: | Ja |
| Rückschlagventil: | Ja |
| Anschluss: | 2 x 1" Außengewinde |
| Gewicht:Gewicht:Gewicht:Gewicht: | 1,35 kg |
| Abmessungen LxBxH: | 25 x 17 x 17 |
| Kabellänge Stecker 80 cm und Kupplung 50cm | |
| Wiederanlauf Druck ist 1,5 bar vor eingestellt. | |
| Abstand zwischen beiden Wasserdurchflüssen außen 170 mm | |
Achtung !!!
| Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !! Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben. Sollten Sie unsere Steuerung für eine Brunnenpumpe kaufen wollen, benötigen sie für eine reibungslose Funktion ein Ausdehnungsgefäß (Membrankessel) auf der Druckseite nach der Pumpensteuerung !! |
!!Garten Bewässerung mit einem 3/4 oder 1/2 Zoll Schläuchen >>max. 3-4 Beregner anschließbar!!
!!Garten Bewässerung mit einem 1 Zoll Schlauch beliebig Beregner anschließbar!!
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
!Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.
Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal sind!!
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!
Lieferumfang:
- Pumpensteuerung mit Stecker und Kupplung für max. 10 bar Betriebsdruck
- Kreiselpumpe HMC 145-4SH in original Karton mit Bedienungsanleitung
