Kreiselpumpe HMC 6SC + EPC 12
Produktinformationen "Kreiselpumpe HMC 6SC + EPC 12"

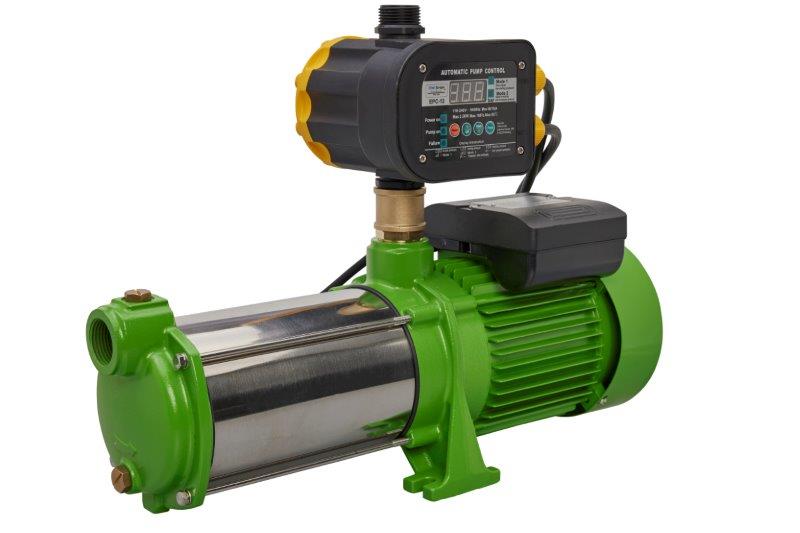

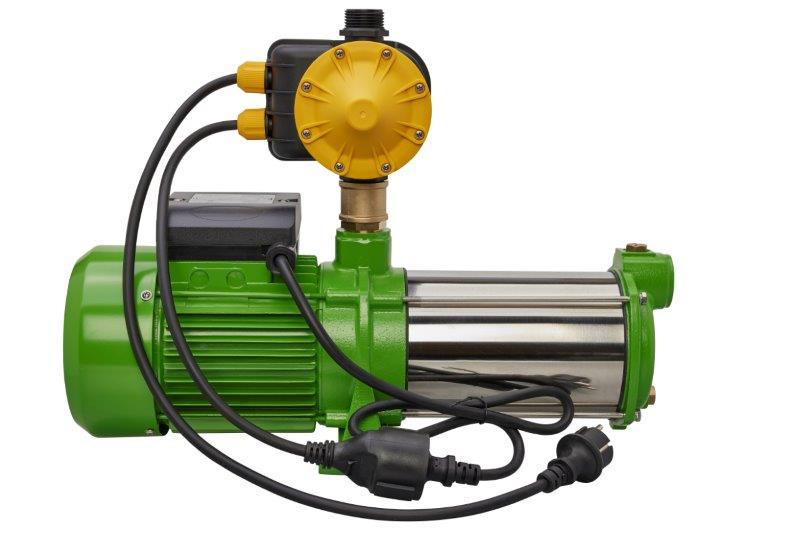

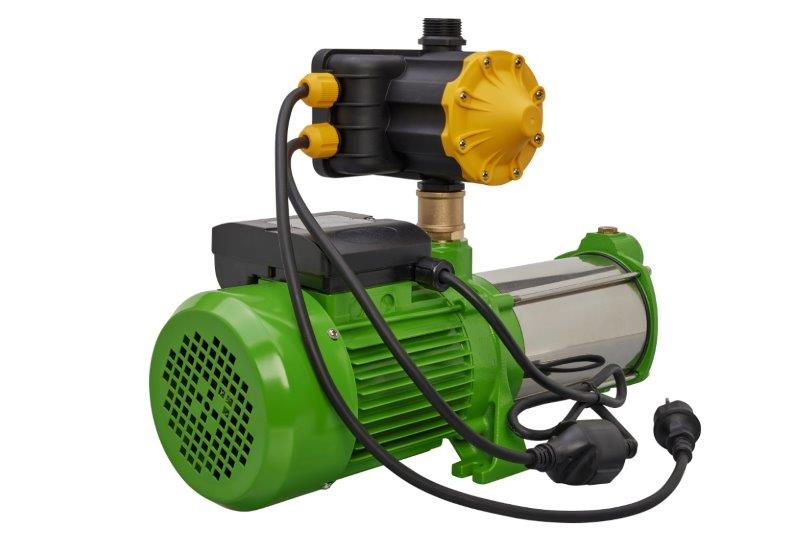

Kreiselpumpe Edelstahl 1,1 KW, 6,5 bar, 5400 l/h mit automatischer Pumpensteuerung EPC12 im Set von CHM GmbH
Robuste und rostfreie Edelstahl Welle.
Mehrstufige Kreiselpumpe 6 x Edelstahl Schaufelräder mit Kunststoff überzogen für eine hohe Laufruhe.
Diese Pumpe lässt in Druck- und Wasserleistung keine Wünsche offen.
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist.
Das Rückschlagventil darf nicht oberhalb in der Saugleitung oder direkt vor der Pumpe installiert sein !!

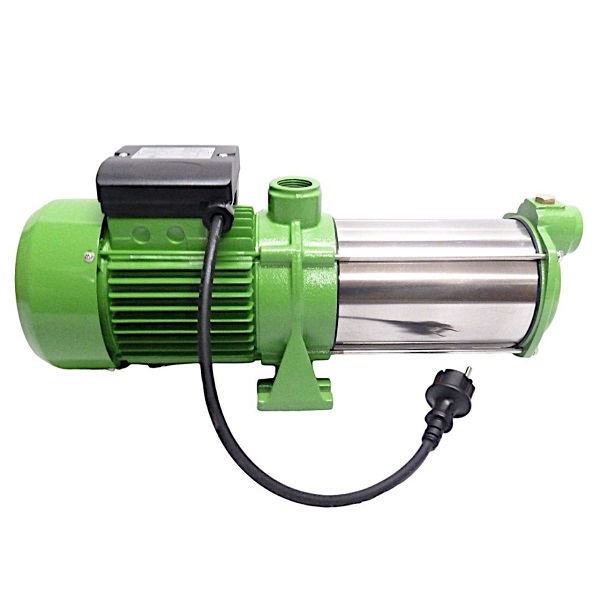

Technische Daten Kreiselpumpe:
| Eingangsspannung: | 230 Volt |
| Förderhöhe: | 65 Meter |
| Arbeitsleistung bis | 1,1 KW |
| Max. Druck: | 6,5 bar |
| Max. Fördermenge: | 5400 L/h - 90 L/min. |
| Max. Ansaughöhe: | 7 m bei 1 Zoll |
| Maximale Temperatur: | 35 °C |
| Stromaufnahme: | 12 A |
| Schutzklasse: | IP44 |
| Anschluss Saug und Druckseite: | 1 Zoll IG |
| Lärmpegel: | 68 dB |
| Gewicht: | 17 kg |
| Kabellänge: | 30 cm mit Stecker |
| Maße: | 46 x 18 x 21 cm |

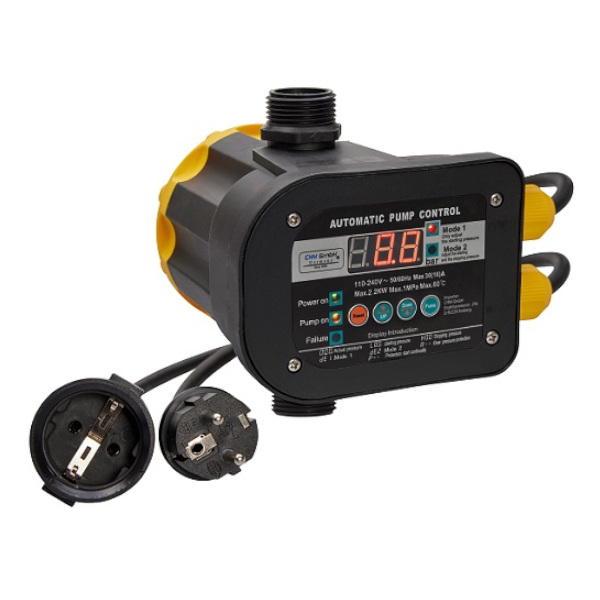

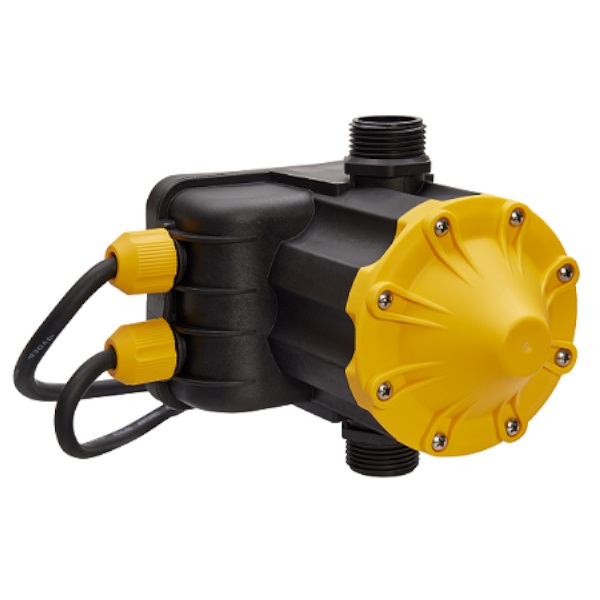

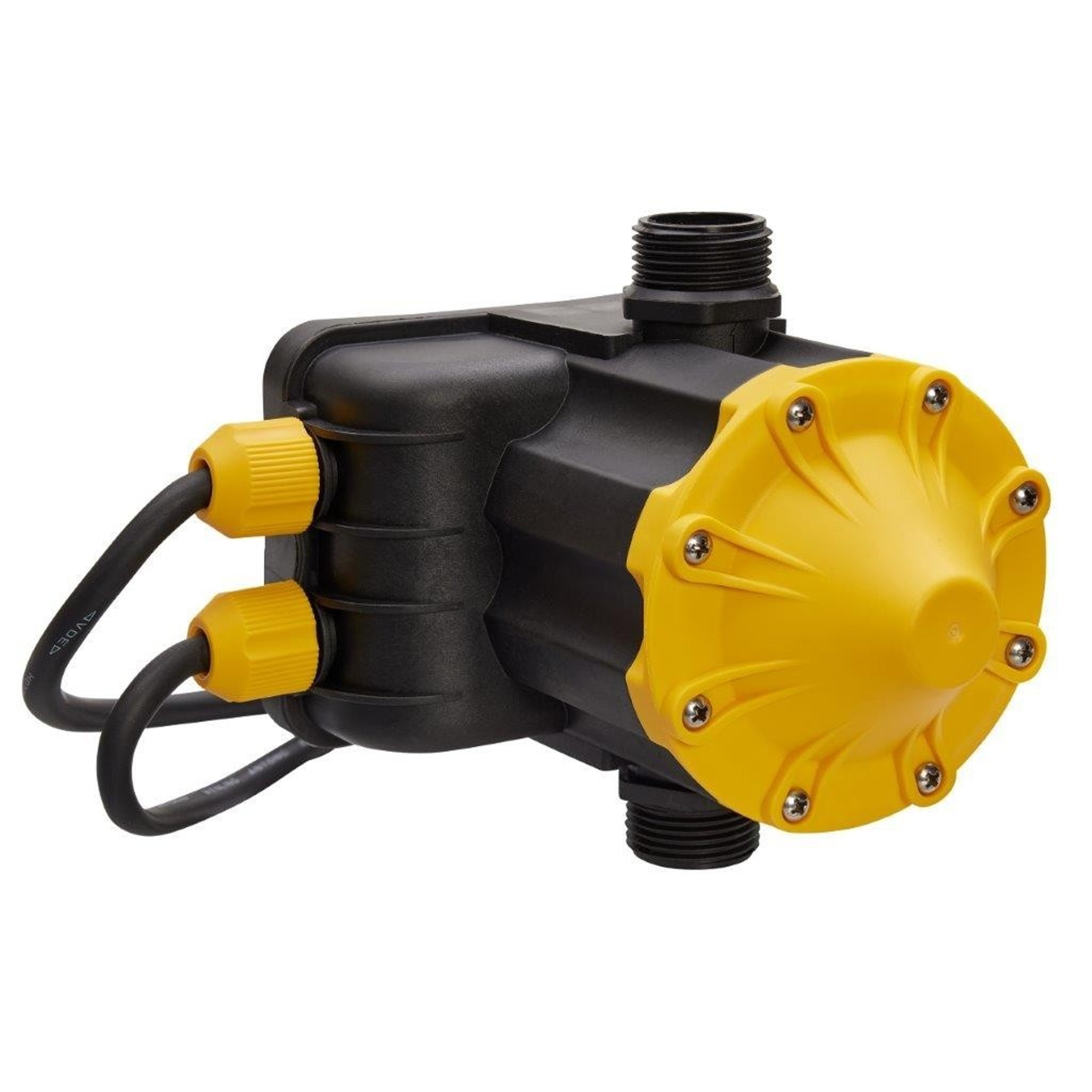

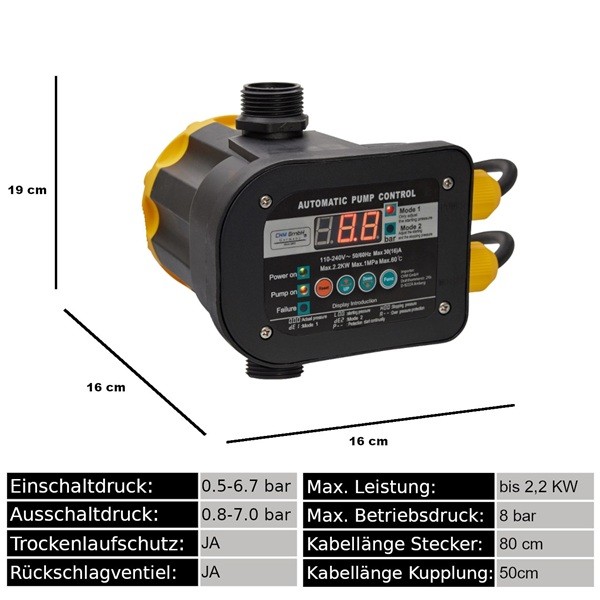

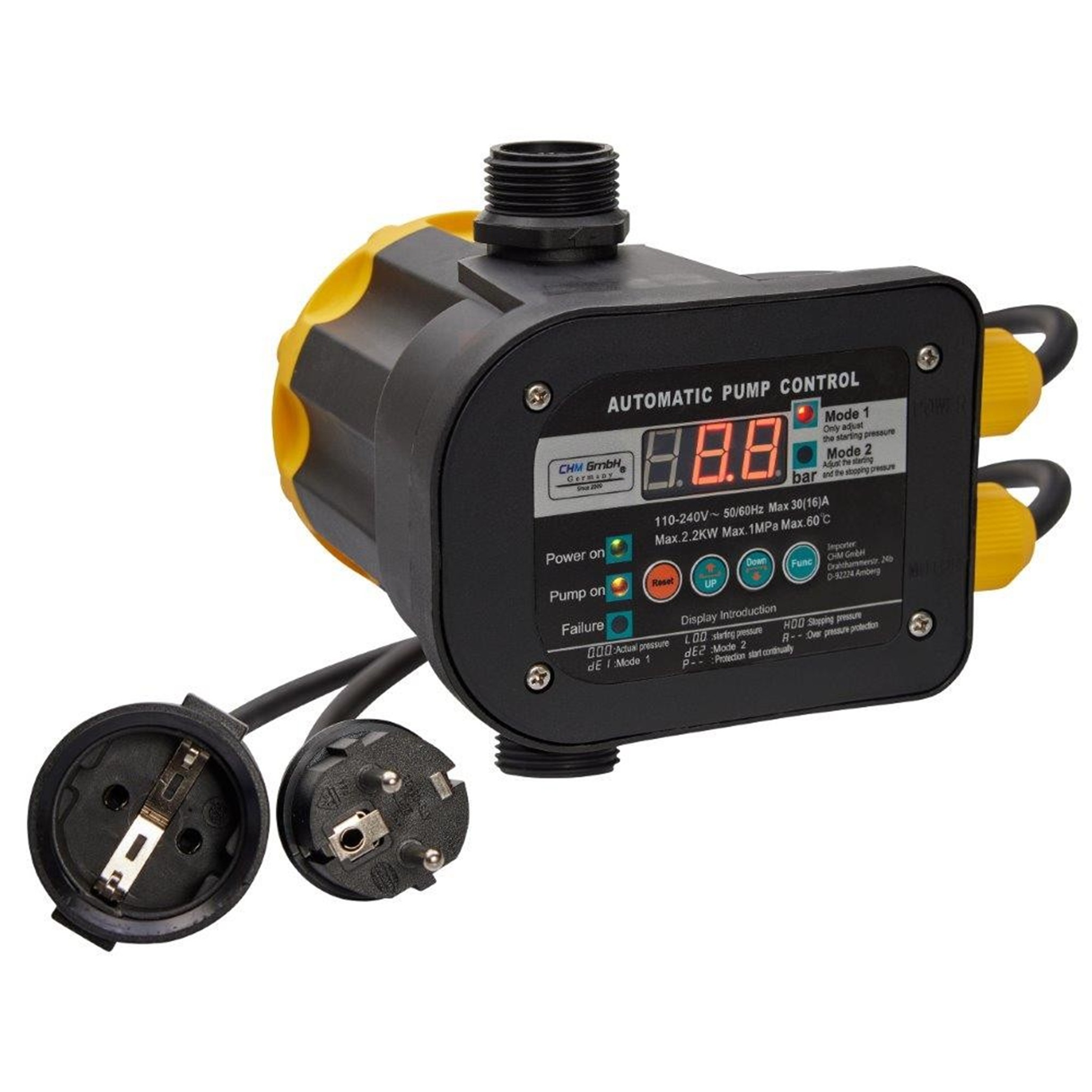

Technische Daten Drucksteuerung EPC 12 bis 2,2 KW:
| Eingangsspannung: | 220-240 Volt |
| Betriebsdruck max: | 8 Bar |
| Frequenz: | 50-60Hz |
| Einschaltdruck: | 0.5-6.7bar |
| Ausschaltdruck: | 0.8-8.0 Bar |
| Stromaufnahme: | 10A |
| Schutzklasse: | IP54 |
| Anschluss: | 2 x 1" Außengewinde |
| Abmessungen: | 25 x 17 x 17 cm |
| Gewicht: | 1,35 kg |
| Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus | |
| Rückschlagventil: Verhindert Druckschlageffekte | |
| Kabellänge Stecker 80cm und Kupplung 50cm | |
| Zeit einstellbar für automatischen Neustart | |
| Arbeits- und Schaltleistung Eingang/Ausgang Gewindeanschlüsse = 170 mm | |
| Für Pumpen geeignet bis 2,2 KW | |
Hinweis:
Für Pumpen geeignet bis 2,2 KW Arbeits- und SchaltleistungFür Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
- Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind!!
- Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll haben.
Für Pumpen geeignet bis 2,2 KW Arbeits- und Schaltleistung
Lieferumfang
- Kreiselpumpe 1,1 kW in original Karton mit BA Deutsch/Englisch!
- Pumpensteuerung EPC 12
Bitte beachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!
!Wichtig!
Die Pumpe sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten. Die Ansaugleitung mit einen Rückschlagventil ausstatten, damit ein Bestehen der Wassersäule gewährleistet ist.
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden, dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann. Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen.!!
Auf der Druckseite empfehlen wir bei nur einen Verbraucher mindestens eine 1 Zoll Leitung.
Bei nur einem Verbraucher mit 1/2 oder 3/4 Zoll Querschnitt, benötigt man einen Membrankessel, als Druckausgleichsgefäß, da die Pumpen sonst nicht die hohe Wassermenge durch eine zu kleine Leitung fördern können und eine Gegendruck entsteht.
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc., dann kontaktieren Sie bitte unseren Kundenservice, der Ihnen hierbei behilflich sein wird!
